PD快充诱骗取电芯片PW6606：小家电/电动工具/DIY模块的低成本快充取电方案

PW6606 PD 快充诱骗取电芯片

01目标电压优先

02智能降级

03全协议兼容

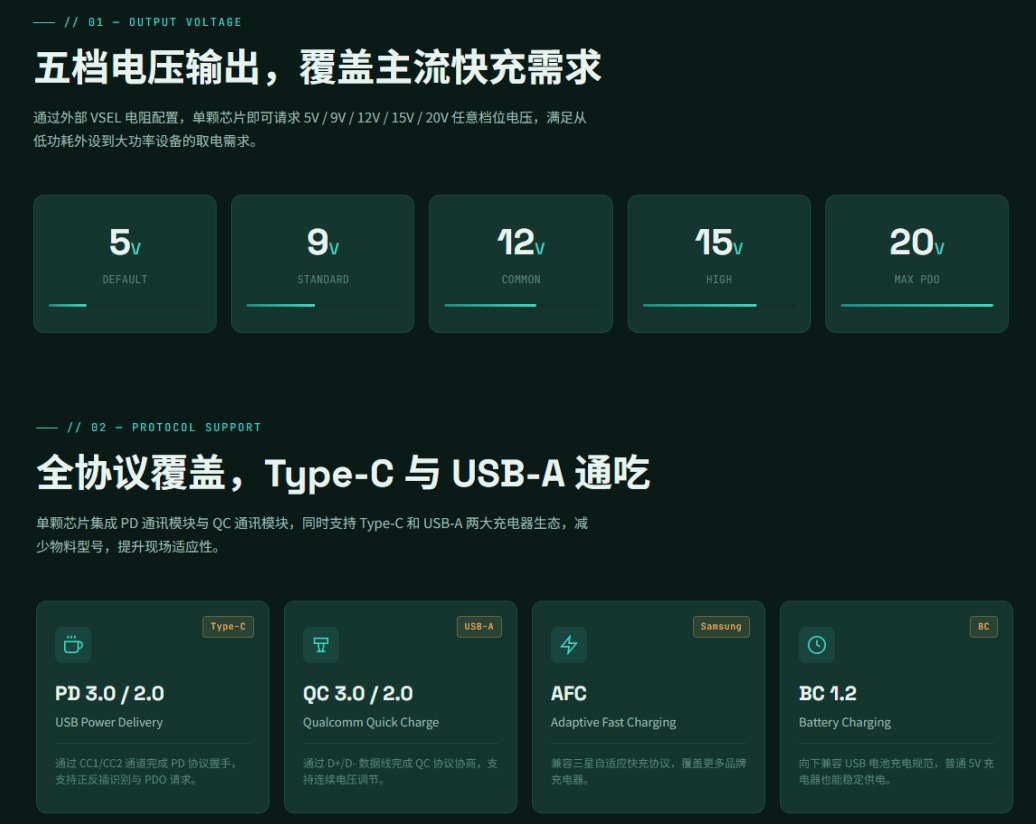

五档电压输出，覆盖主流快充需求

通过外部 VSEL 电阻配置，单颗芯片即可请求 5V / 9V / 12V / 15V / 20V 任意档位电压，满足从低功耗外设到大功率设备的取电需求。

5V DEFAULT

9V STANDARD

12V COMMON

15V HIGH

20V MAX PDO

全协议覆盖， Type-C 与 USB-A 通吃

单颗芯片集成 PD 通讯模块与 QC 通讯模块，同时支持 Type-C 和 USB-A 两大充电器生态，减少物料型号，提升现场适应性。

Type-C

PD 3.0 / 2.0

USB Power Delivery

通过 CC1/CC2 通道完成 PD 协议握手，支持正反插识别与 PDO 请求。

USB-A

QC 3.0 / 2.0

Qualcomm Quick Charge

通过 D+/D- 数据线完成 QC 协议协商，支持连续电压调节。

Samsung

AFC

Adaptive Fast Charging

兼容三星自适应快充协议，覆盖更多品牌充电器。

BC

BC 1.2

Battery Charging

向下兼容 USB 电池充电规范，普通 5V 充电器也能稳定供电。

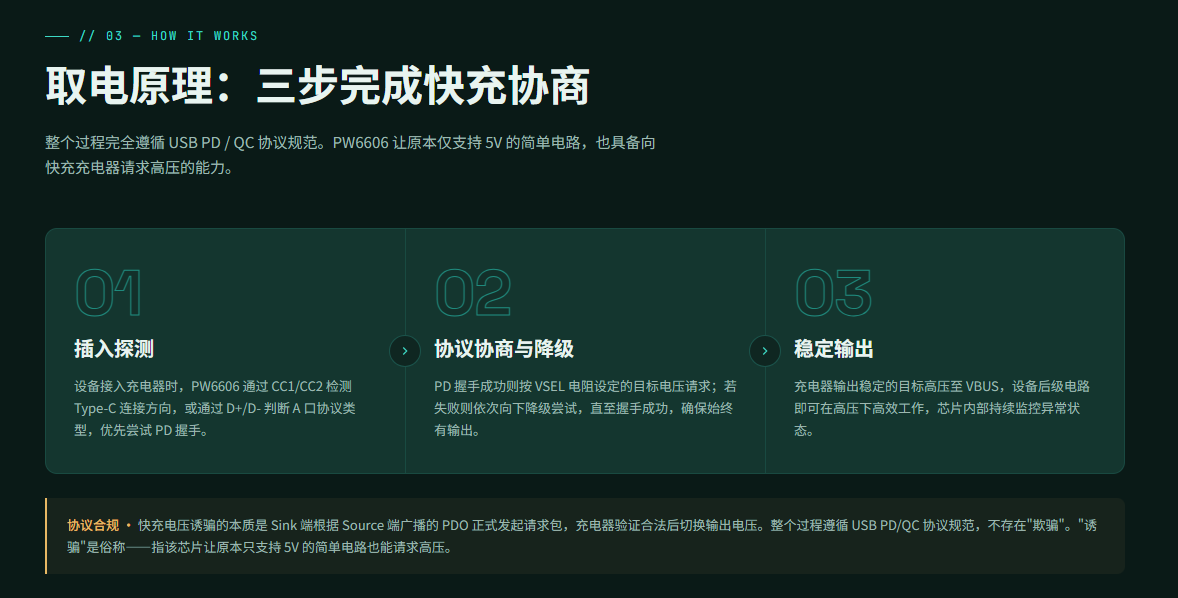

取电原理：三步完成快充协商

整个过程完全遵循 USB PD / QC 协议规范。 PW6606 让原本仅支持 5V 的简单电路，也具备向快充充电器请求高压的能力。

01 插入探测

设备接入充电器时， PW6606 通过 CC1/CC2 检测 Type-C 连接方向，或通过 D+/D- 判断 A 口协议类型，优先尝试 PD 握手。

02 协议协商与降级

PD 握手成功则按 VSEL 电阻设定的目标电压请求；若失败则依次向下降级尝试，直至握手成功，确保始终有输出。

03 稳定输出

充电器输出稳定的目标高压至 VBUS ，设备后级电路即可在高压下高效工作，芯片内部持续监控异常状态。

协议合规 · 快充电压诱骗的本质是 Sink 端根据 Source 端广播的 PDO 正式发起请求包，充电器验证合法后切换输出电压。整个过程遵循 USB PD/QC 协议规范，不存在 " 欺骗 " 。 " 诱骗 " 是俗称——指该芯片让原本只支持 5V 的简单电路也能请求高压。

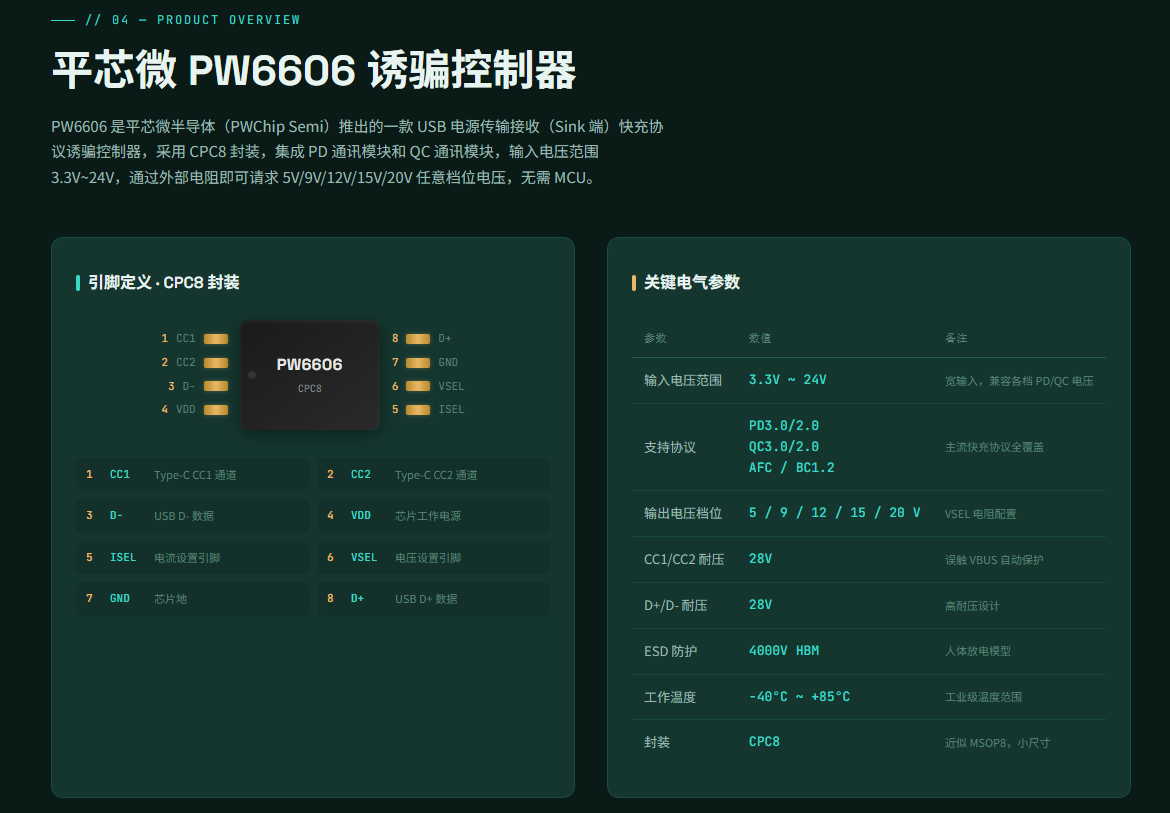

平芯微 PW6606 诱骗控制器

PW6606 是平芯微半导体（ PWChip Semi ）推出的一款 USB 电源传输接收（ Sink 端）快充协议诱骗控制器，采用 CPC8 封装，集成 PD 通讯模块和 QC 通讯模块，输入电压范围 3.3V~24V ，通过外部电阻即可请求 5V/9V/12V/15V/20V 任意档位电压，无需 MCU 。

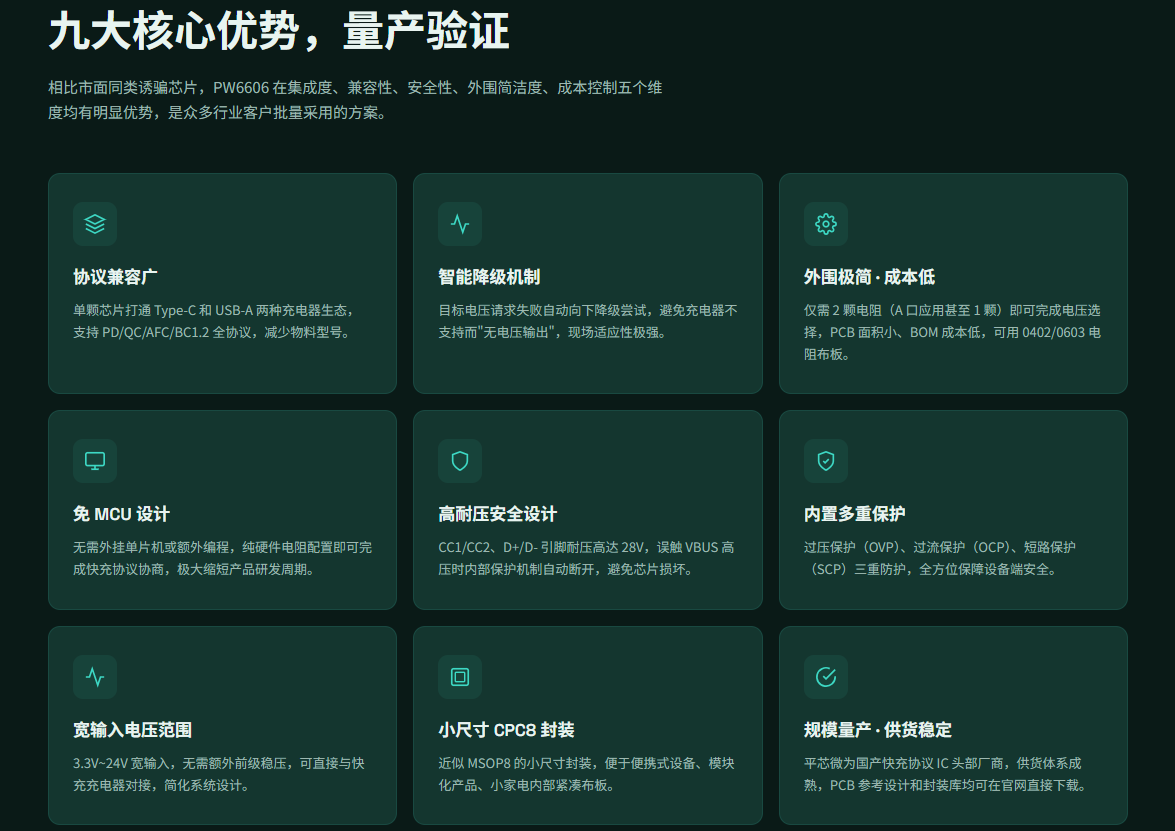

九大核心优势，量产验证

相比市面同类诱骗芯片， PW6606 在集成度、兼容性、安全性、外围简洁度、成本控制五个维度均有明显优势，是众多行业客户批量采用的方案。

协议兼容广

单颗芯片打通 Type-C 和 USB-A 两种充电器生态，支持 PD/QC/AFC/BC1.2 全协议，减少物料型号。

智能降级机制

目标电压请求失败自动向下降级尝试，避免充电器不支持而 " 无电压输出 " ，现场适应性极强。

外围极简 · 成本低

仅需 2 颗电阻（ A 口应用甚至 1 颗）即可完成电压选择， PCB 面积小、 BOM 成本低，可用 0402/0603 电阻布板。

免 MCU 设计

无需外挂单片机或额外编程，纯硬件电阻配置即可完成快充协议协商，极大缩短产品研发周期。

高耐压安全设计

CC1/CC2 、 D+/D- 引脚耐压高达 28V ，误触 VBUS 高压时内部保护机制自动断开，避免芯片损坏。

内置多重保护

过压保护（ OVP ）、过流保护（ OCP ）、短路保护（ SCP ）三重防护，全方位保障设备端安全。

宽输入电压范围

3.3V~24V 宽输入，无需额外前级稳压，可直接与快充充电器对接，简化系统设计。

小尺寸 CPC8 封装

近似 MSOP8 的小尺寸封装，便于便携式设备、模块化产品、小家电内部紧凑布板。

规模量产 · 供货稳定

平芯微为国产快充协议 IC 头部厂商，供货体系成熟， PCB 参考设计和封装库均可在官网直接下载。

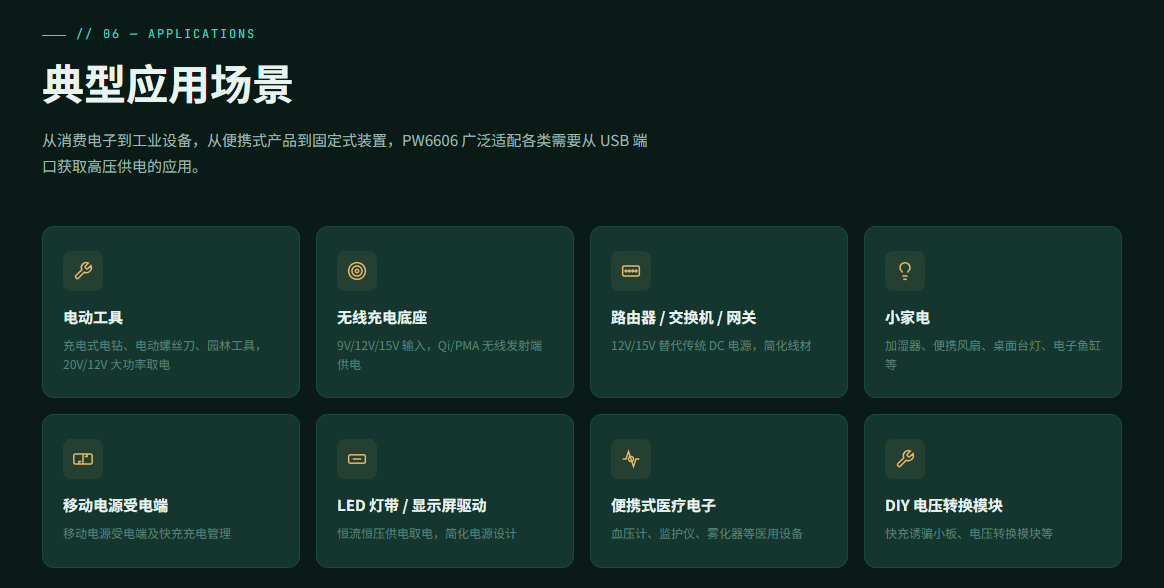

典型应用场景

从消费电子到工业设备，从便携式产品到固定式装置， PW6606 广泛适配各类需要从 USB 端口获取高压供电的应用。

电动工具

充电式电钻、电动螺丝刀、园林工具， 20V/12V 大功率取电

无线充电底座

9V/12V/15V 输入， Qi/PMA 无线发射端供电

路由器 / 交换机 / 网关

12V/15V 替代传统 DC 电源，简化线材

小家电

加湿器、便携风扇、桌面台灯、电子鱼缸等

移动电源受电端

移动电源受电端及快充充电管理

LED 灯带 / 显示屏驱动

恒流恒压供电取电，简化电源设计

便携式医疗电子

血压计、监护仪、雾化器等医用设备

DIY 电压转换模块

快充诱骗小板、电压转换模块等
