100A浪涌电流ESD保护管：PWESD-5VDSA适用工业电源线极端静电场景

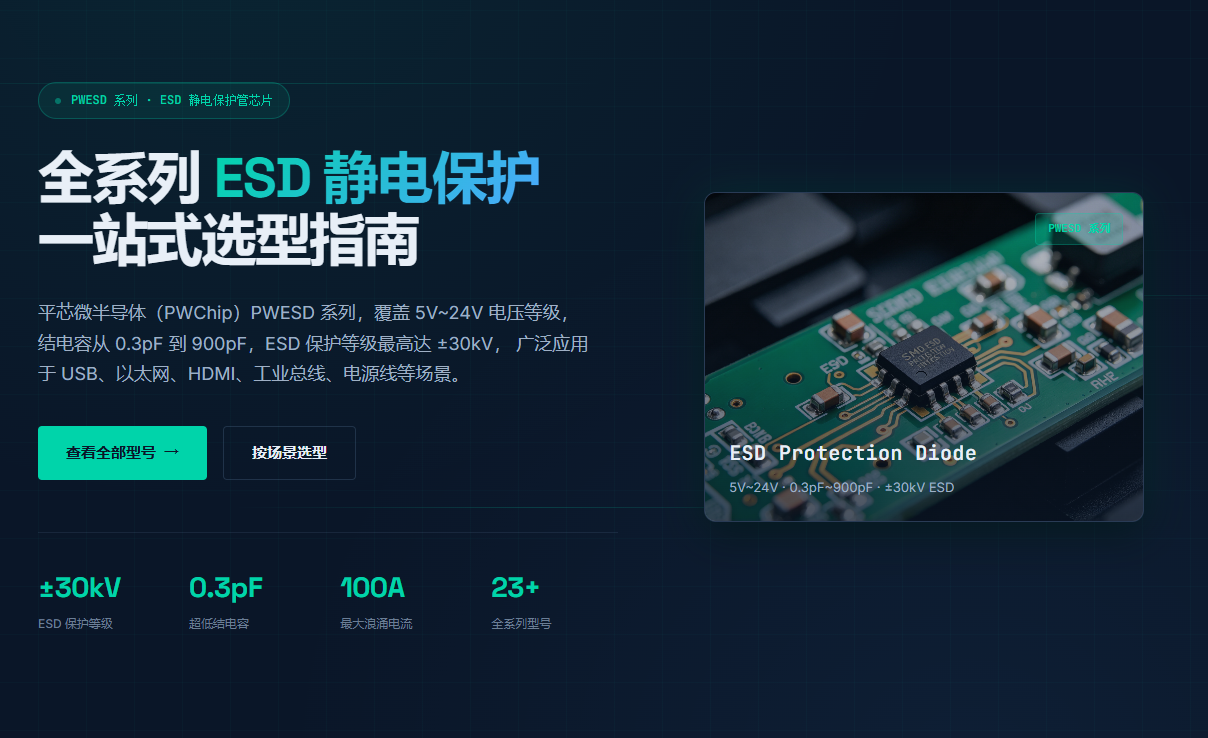

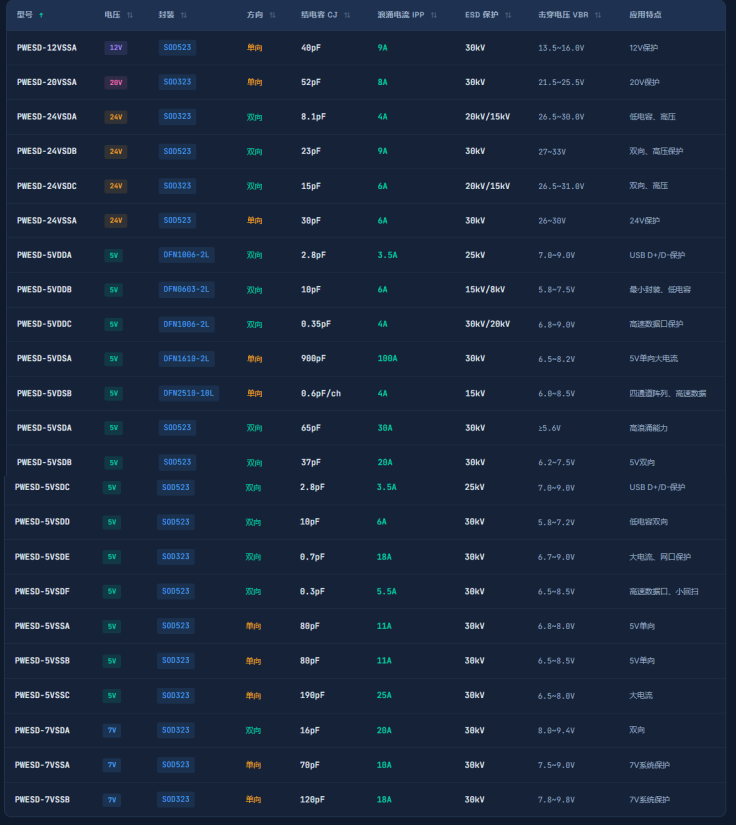

全系列 ESD 静电保护一站式选型指南

平芯微半导体（PWChip ） PWESD 系列，覆盖 5V~24V 电压等级， 结电容从 0.3pF 到 900pF ， ESD 保护等级最高达 ±30kV ， 广泛应用于 USB 、以太网、 HDMI 、工业总线、电源线等场景。

±30kVESD 保护等级

0.3pF 超低结电容

100A 最大浪涌电流

23+ 全系列型号

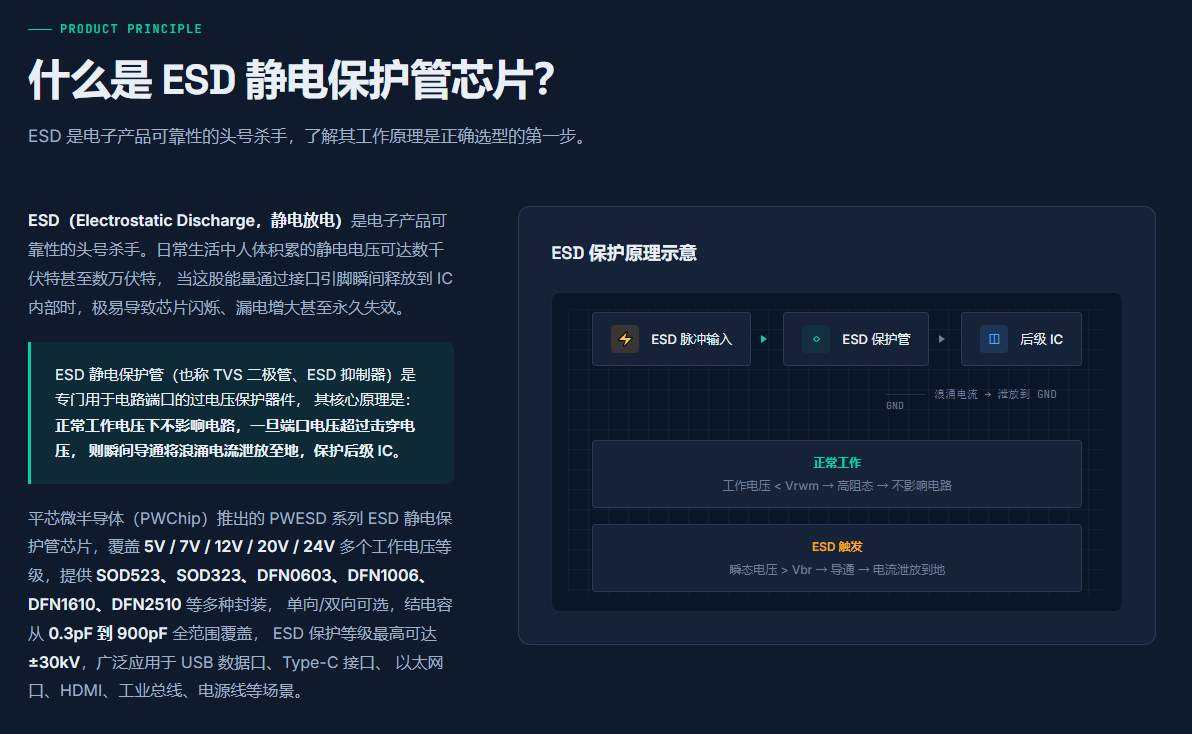

什么是 ESD 静电保护管芯片？

ESD 是电子产品可靠性的头号杀手，了解其工作原理是正确选型的第一步。

ESD （ Electrostatic Discharge ，静电放电）是电子产品可靠性的头号杀手。日常生活中人体积累的静电电压可达数千伏特甚至数万伏特， 当这股能量通过接口引脚瞬间释放到 IC 内部时，极易导致芯片闪烁、漏电增大甚至永久失效。

ESD 静电保护管（也称 TVS 二极管、 ESD 抑制器）是专门用于电路端口的过电压保护器件， 其核心原理是：正常工作电压下不影响电路，一旦端口电压超过击穿电压， 则瞬间导通将浪涌电流泄放至地，保护后级 IC 。

平芯微半导体（PWChip ）推出的 PWESD 系列 ESD 静电保护管芯片，覆盖 5V / 7V / 12V / 20V / 24V 多个工作电压等级，提供 SOD523 、 SOD323 、 DFN0603 、 DFN1006 、 DFN1610 、 DFN2510 等多种封装， 单向 / 双向可选，结电容从 0.3pF 到 900pF 全范围覆盖， ESD 保护等级最高可达 ±30kV ，广泛应用于 USB 数据口、 Type-C 接口、 以太网口、 HDMI 、工业总线、电源线等场景。

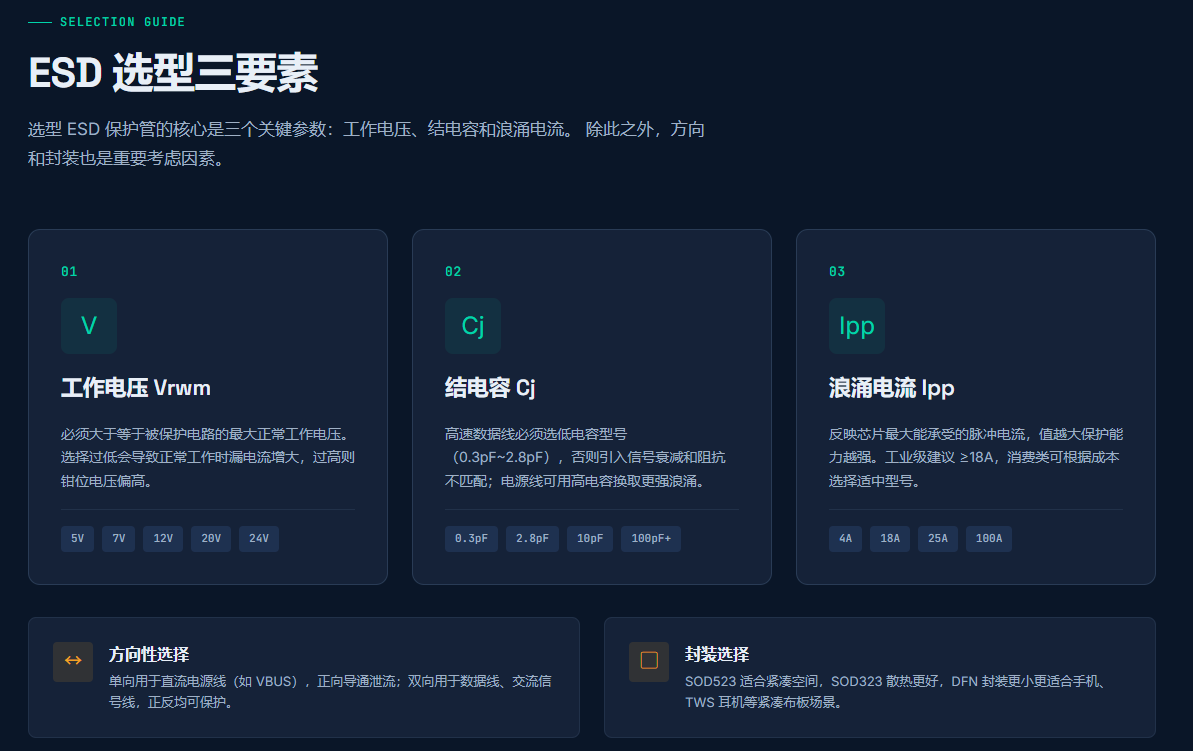

ESD 选型三要素

选型 ESD 保护管的核心是三个关键参数：工作电压、结电容和浪涌电流。 除此之外，方向和封装也是重要考虑因素。

01 V

工作电压 Vrwm

必须大于等于被保护电路的最大正常工作电压。选择过低会导致正常工作时漏电流增大，过高则钳位电压偏高。

5V 7V 12V 20V 24V

02 Cj

结电容 Cj

高速数据线必须选低电容型号（0.3pF~2.8pF ），否则引入信号衰减和阻抗不匹配；电源线可用高电容换取更强浪涌。

0.3pF 2.8pF 10pF 100pF+

03 Ipp

浪涌电流 Ipp

反映芯片最大能承受的脉冲电流，值越大保护能力越强。工业级建议 ≥18A ，消费类可根据成本选择适中型号。

4A 18A 25A 100A

方向性选择

单向用于直流电源线（如 VBUS ），正向导通泄流；双向用于数据线、交流信号线，正反均可保护。

封装选择

SOD523 适合紧凑空间， SOD323 散热更好， DFN 封装更小更适合手机、 TWS 耳机等紧凑布板场景。

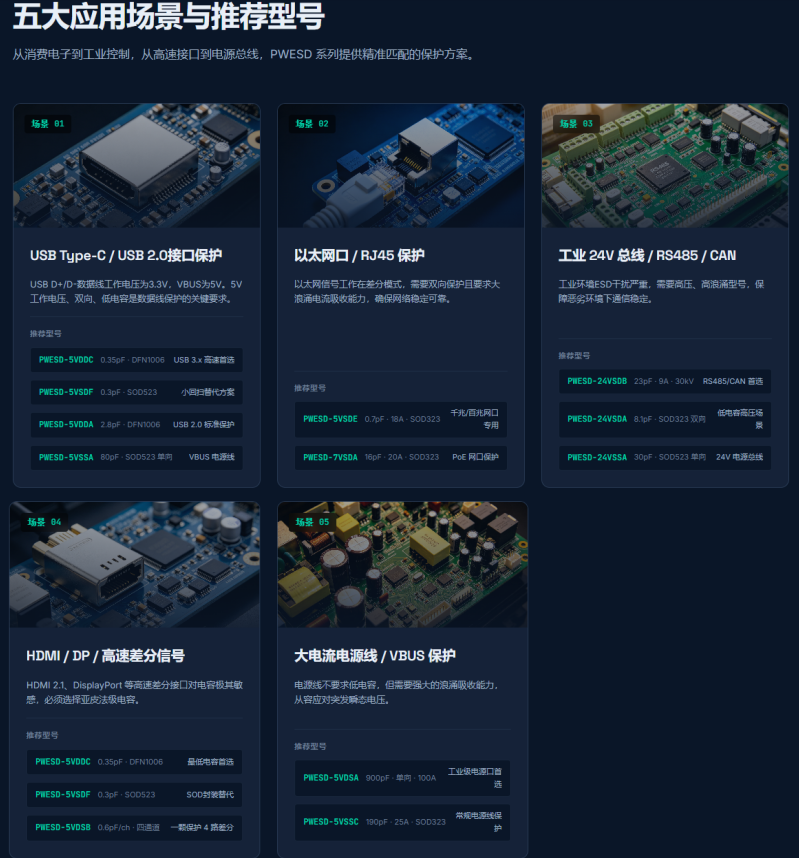

五大应用场景与推荐型号

从消费电子到工业控制，从高速接口到电源总线，PWESD 系列提供精准匹配的保护方案。

场景 01

USB Type-C / USB 2.0 接口保护

USB D+/D- 数据线工作电压为 3.3V ， VBUS 为 5V 。 5V 工作电压、双向、低电容是数据线保护的关键要求。

推荐型号

PWESD-5VDDC0.35pF · DFN1006USB 3.x 高速首选

PWESD-5VSDF0.3pF · SOD523 小回扫替代方案

PWESD-5VDDA2.8pF · DFN1006USB 2.0 标准保护

PWESD-5VSSA80pF · SOD523 单向 VBUS 电源线

场景 02

以太网口 / RJ45 保护

以太网信号工作在差分模式，需要双向保护且要求大浪涌电流吸收能力，确保网络稳定可靠。

推荐型号

PWESD-5VSDE0.7pF · 18A · SOD323 千兆 / 百兆网口专用

PWESD-7VSDA16pF · 20A · SOD323PoE 网口保护

场景 03

工业 24V 总线 / RS485 / CAN

工业环境ESD 干扰严重，需要高压、高浪涌型号，保障恶劣环境下通信稳定。

推荐型号

PWESD-24VSDB23pF · 9A · 30kVRS485/CAN 首选

PWESD-24VSDA8.1pF · SOD323 双向低电容高压场景

PWESD-24VSSA30pF · SOD523 单向 24V 电源总线

场景 04

HDMI / DP / 高速差分信号

HDMI 2.1 、 DisplayPort 等高速差分接口对电容极其敏感，必须选择亚皮法级电容。

推荐型号

PWESD-5VDDC0.35pF · DFN1006 最低电容首选

PWESD-5VSDF0.3pF · SOD523SOD 封装替代

PWESD-5VDSB0.6pF/ch · 四通道一颗保护 4 路差分

场景 05

大电流电源线 / VBUS 保护

电源线不要求低电容，但需要强大的浪涌吸收能力，从容应对突发瞬态电压。

推荐型号

PWESD-5VDSA900pF · 单向 · 100A 工业级电源口首选

PWESD-5VSSC190pF · 25A · SOD323 常规电源线保护

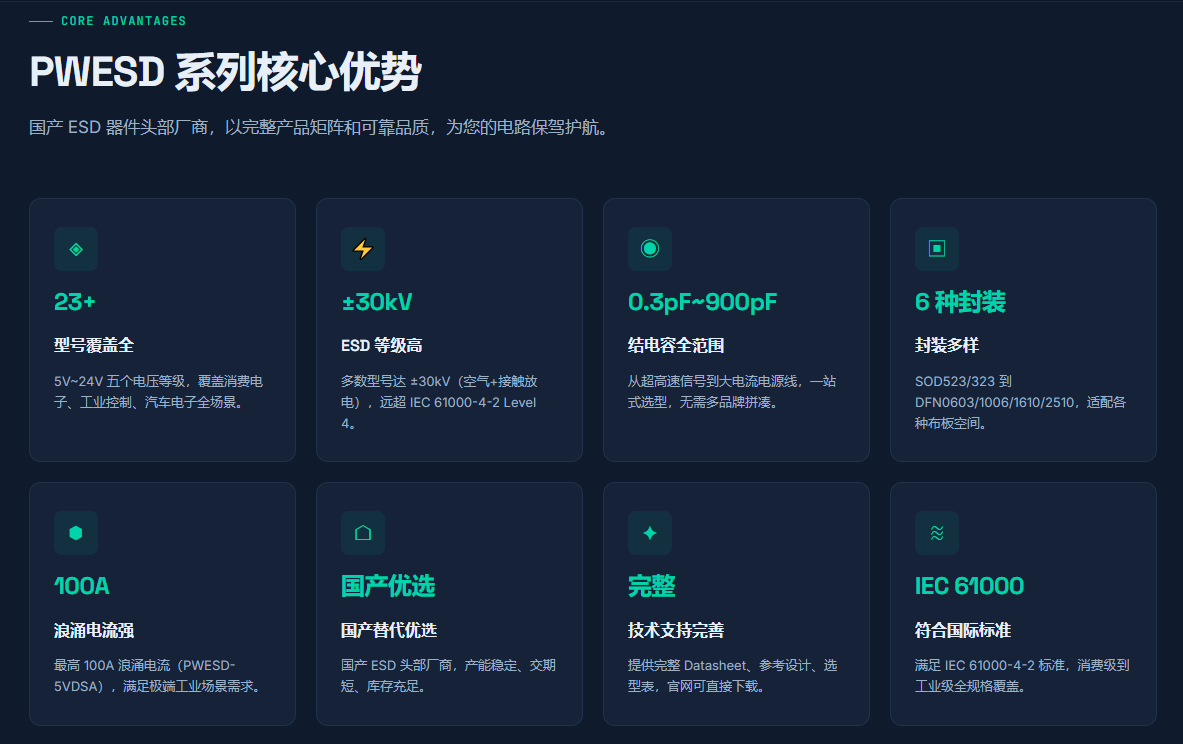

PWESD 系列核心优势

国产 ESD 器件头部厂商，以完整产品矩阵和可靠品质，为您的电路保驾护航。

23+ 型号覆盖全

5V~24V 五个电压等级，覆盖消费电子、工业控制、汽车电子全场景。

±30kV ESD 等级高

多数型号达 ±30kV （空气 + 接触放电），远超 IEC 61000-4-2 Level 4 。

0.3pF~900pF 结电容全范围

从超高速信号到大电流电源线，一站式选型，无需多品牌拼凑。

6 种封装 封装多样

SOD523/323 到 DFN0603/1006/1610/2510 ，适配各种布板空间。

100A 浪涌电流强

最高 100A 浪涌电流（ PWESD-5VDSA ），满足极端工业场景需求。

国产优选 国产替代优选

国产 ESD 头部厂商，产能稳定、交期短、库存充足。

完整 技术支持完善

提供完整 Datasheet 、参考设计、选型表，官网可直接下载。

IEC 61000 符合国际标准

满足 IEC 61000-4-2 标准，消费级到工业级全规格覆盖。

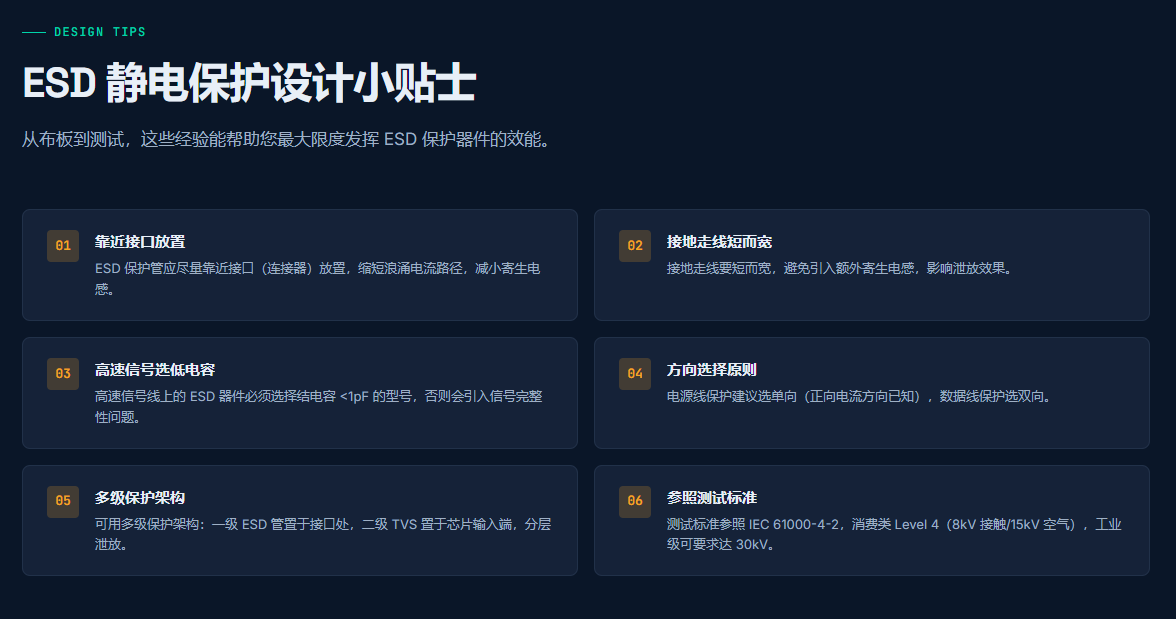

ESD 静电保护设计小贴士

从布板到测试，这些经验能帮助您最大限度发挥 ESD 保护器件的效能。

01 靠近接口放置

ESD 保护管应尽量靠近接口（连接器）放置，缩短浪涌电流路径，减小寄生电感。

02 接地走线短而宽

接地走线要短而宽，避免引入额外寄生电感，影响泄放效果。

03 高速信号选低电容

高速信号线上的 ESD 器件必须选择结电容 <1pF 的型号，否则会引入信号完整性问题。

04 方向选择原则

电源线保护建议选单向（正向电流方向已知），数据线保护选双向。

05 多级保护架构

可用多级保护架构：一级 ESD 管置于接口处，二级 TVS 置于芯片输入端，分层泄放。

06 参照测试标准

测试标准参照 IEC 61000-4-2 ，消费类 Level 4 （ 8kV 接触 /15kV 空气），工业级可要求达 30kV 。
