无电感升压芯片方案BOM最简：PW5410A升压5V、PW5410B升压3.3V规格书解读

升压芯片选型工具电荷泵 vs DC-DC

基于输出电流、 EMI 敏感度、输入范围等关键参数，
3 道题快速锁定最适合的升压方案与具体芯片型号。

选型口诀

小电流 · 小体积 · 怕 EMI

→ 电荷泵

大电流 · 长续航 · 宽输入

→ 上 Boost

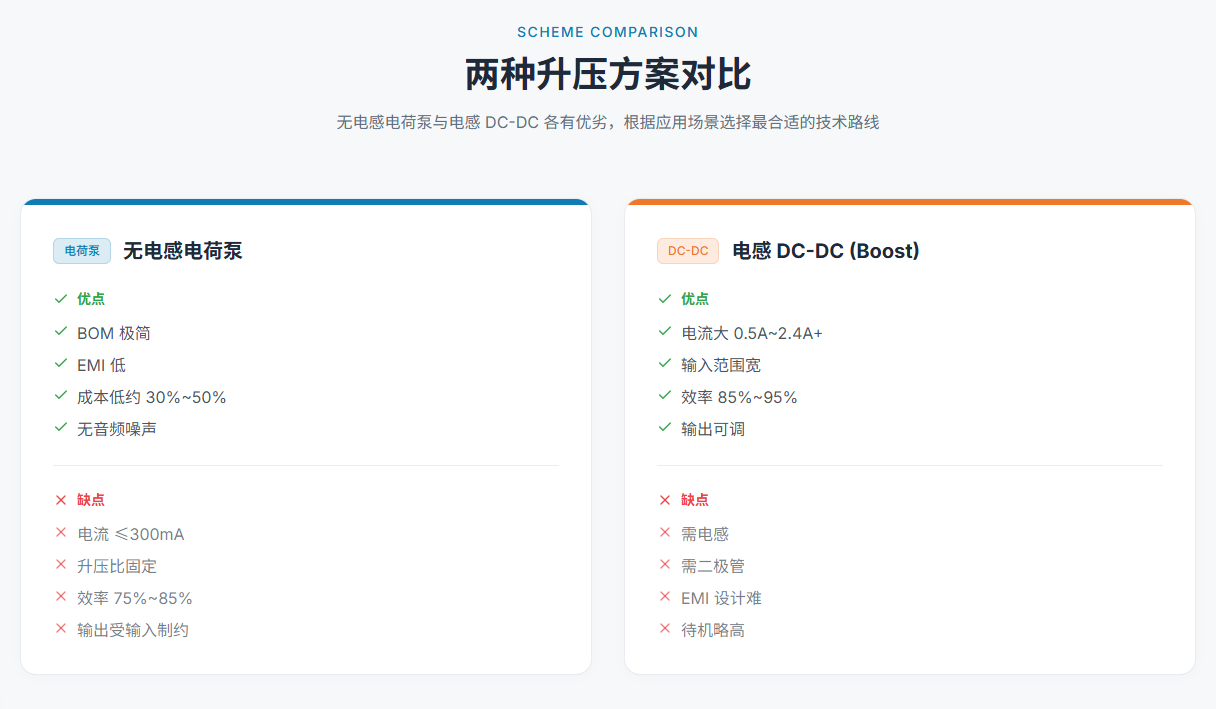

两种升压方案对比

无电感电荷泵与电感 DC-DC 各有优劣，根据应用场景选择最合适的技术路线

电荷泵 无电感电荷泵

优点

BOM 极简

EMI 低

成本低约 30%~50%

无音频噪声

缺点

电流 ≤ 300mA

升压比固定

效率 75%~85%

输出受输入制约

DC-DC 电感 DC-DC (Boost)

优点

电流大 0.5A~2.4A+

输入范围宽

效率 85%~95%

输出可调

缺点

需电感

需二极管

EMI 设计难

待机略高

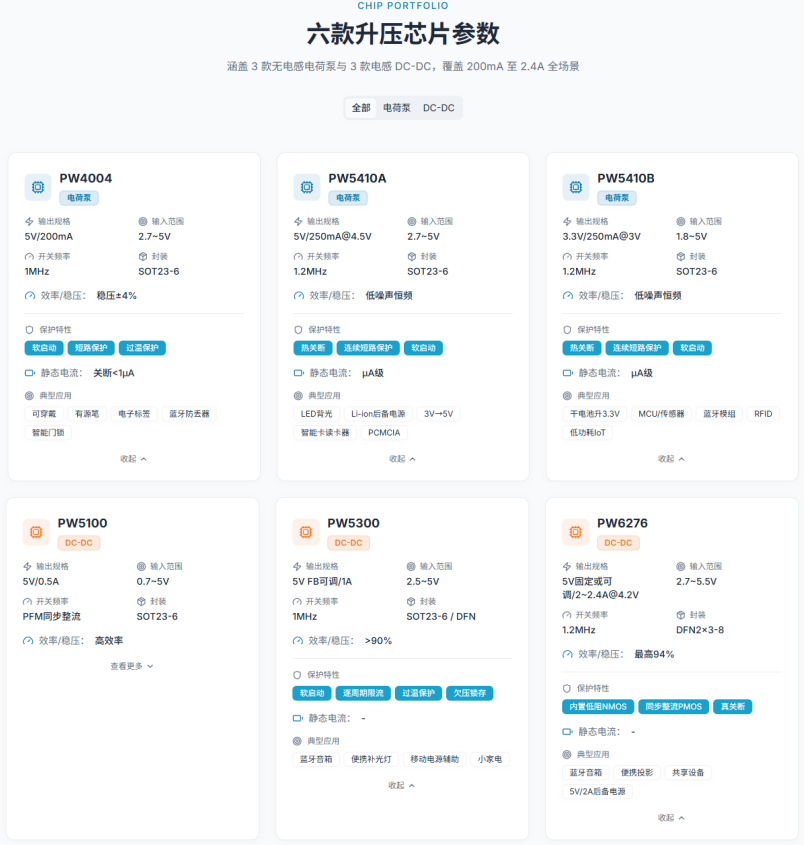

六款升压芯片参数

涵盖 3 款无电感电荷泵与 3 款电感 DC-DC ，覆盖 200mA 至 2.4A 全场景

PW4004 电荷泵

输出规格 5V/200mA

输入范围 2.7~5V

开关频率 1MHz

封装 SOT23-6

效率 / 稳压：稳压± 4%

保护特性

软启动 短路保护 过温保护

静态电流：关断 <1 μ A

典型应用

可穿戴 有源笔 电子标签 蓝牙防丢器 智能门锁

PW5410A 电荷泵

输出规格 5V/250mA@4.5V

输入范围 2.7~5V

开关频率 1.2MHz

封装 SOT23-6

效率 / 稳压：低噪声恒频

保护特性

热关断 连续短路保护 软启动

静态电流： μ A 级

典型应用

LED 背光 Li-ion 后备电源 3V → 5V 智能卡读卡器 PCMCIA

PW5410B 电荷泵

输出规格 3.3V/250mA@3V

输入范围 1.8~5V

开关频率 1.2MHz

封装 SOT23-6

效率 / 稳压：低噪声恒频

保护特性

热关断 连续短路保护 软启动

静态电流： μ A 级

典型应用

干电池升 3.3V MCU/ 传感器 蓝牙模组 RFID 低功耗 IoT

PW5100 DC-DC

输出规格 5V/0.5A

输入范围 0.7~5V

开关频率 PFM 同步整流

封装 SOT23-6

效率 / 稳压：高效率

保护特性

同步整流

静态电流：约 20 μ A

典型应用

玩具 TWS 充电仓 蓝牙防丢器 传感器节点

PW5300 DC-DC

输出规格 5V FB 可调 /1A

输入范围 2.5~5V

开关频率 1MHz

封装 SOT23-6 / DFN

效率 / 稳压： >90%

保护特性

软启动 逐周期限流 过温保护 欠压锁存

静态电流： -

典型应用

蓝牙音箱 便携补光灯 移动电源辅助 小家电

PW6276 DC-DC

输出规格 5V 固定或可调 /2~2.4A@4.2V

输入范围 2.7~5.5V

开关频率 1.2MHz

封装 DFN2 × 3-8

效率 / 稳压：最高 94%

保护特性

内置低阻 NMOS 同步整流 PMOS 真关断

静态电流： -

典型应用

蓝牙音箱 便携投影 共享设备 5V/2A 后备电源
