三脚稳压芯片662K/65Z5-PW6566B33/B30芯片数据说明

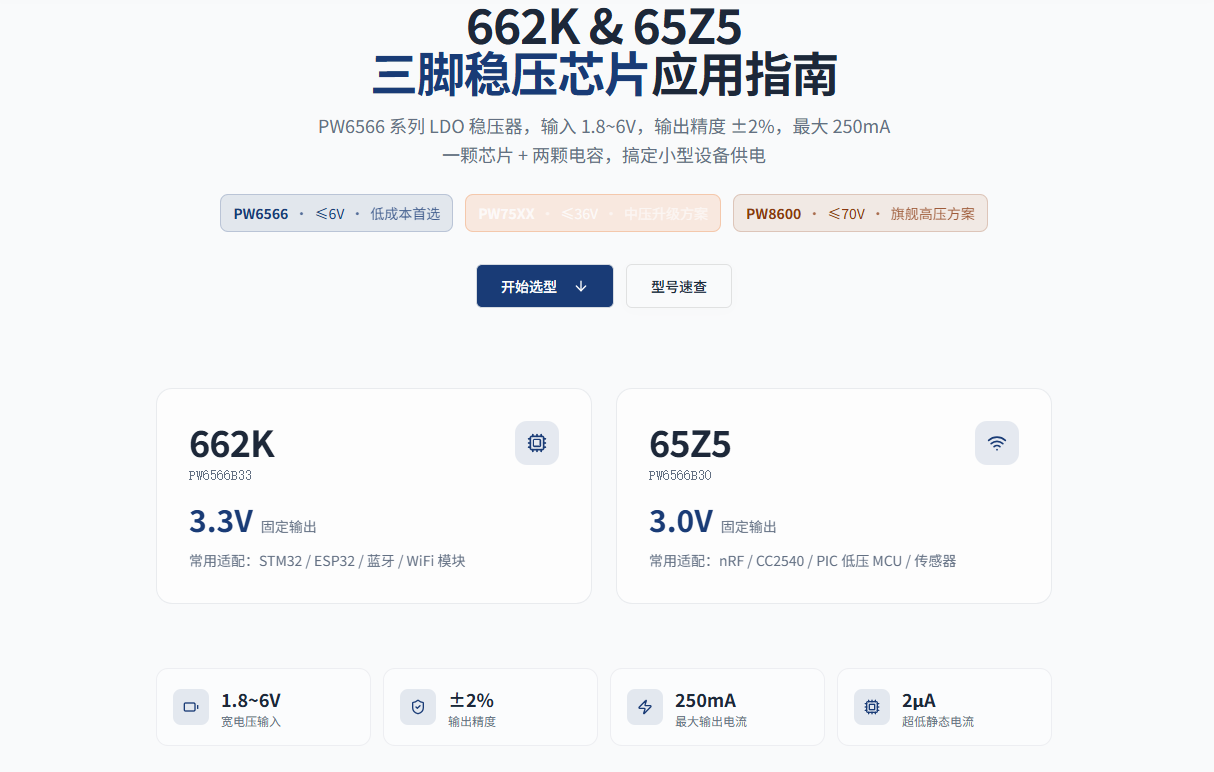

662K & 65Z5 三脚稳压芯片应用指南

PW6566 系列 LDO 稳压器，输入 1.8~6V ，输出精度 ± 2% ，最大 250mA
一颗芯片 + 两颗电容，搞定小型设备供电

PW6566 ·≤ 6V ·低成本首选

PW75XX ·≤ 36V ·中压升级方案

PW8600 ·≤ 70V ·旗舰高压方案

662K PW6566B33

3.3V 固定输出

常用适配： STM32 / ESP32 / 蓝牙 / WiFi 模块

65Z5 PW6566B30

3.0V 固定输出

常用适配： nRF / CC2540 / PIC 低压 MCU / 传感器

1.8~6V 宽电压输入

± 2% 输出精度

250mA 最大输出电流

2 μ A 超低静态电流

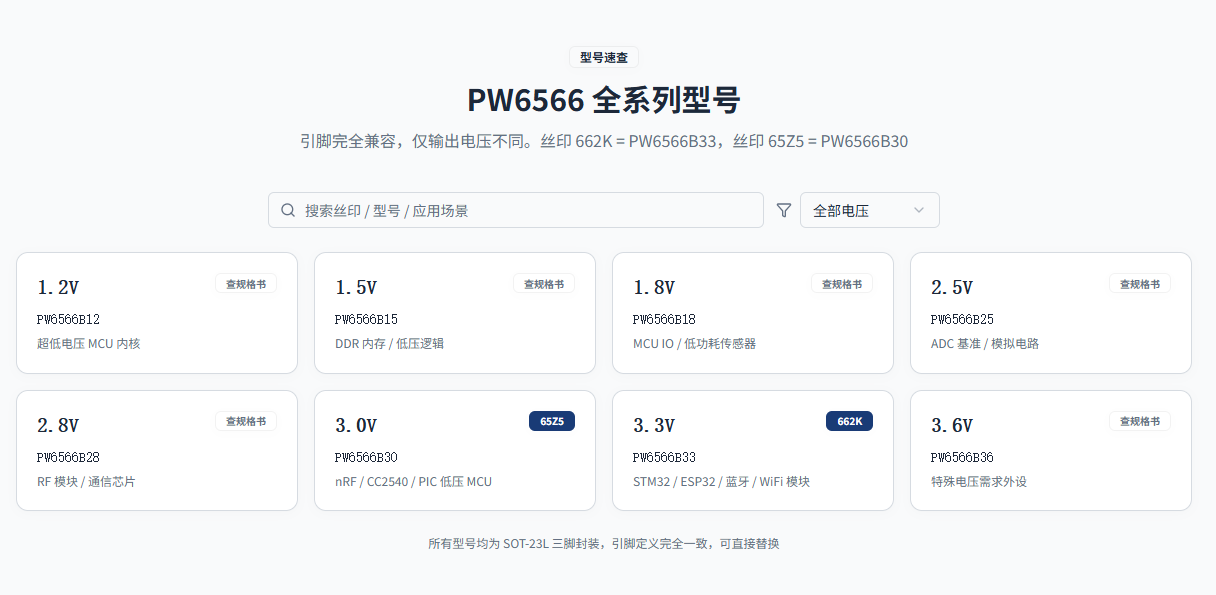

PW6566 全系列型号

引脚完全兼容，仅输出电压不同。丝印 662K = PW6566B33 ，丝印 65Z5 = PW6566B30

1.2V PW6566B12

超低电压 MCU 内核

1.5V PW6566B15

DDR 内存 / 低压逻辑

1.8V PW6566B18

MCU IO / 低功耗传感器

2.5V PW6566B25

ADC 基准 / 模拟电路

2.8V PW6566B28

RF 模块 / 通信芯片

3.0V 65Z5 PW6566B30

nRF / CC2540 / PIC 低压 MCU

3.3V 662K PW6566B33

STM32 / ESP32 / 蓝牙 / WiFi 模块

3.6V PW6566B36

特殊电压需求外设

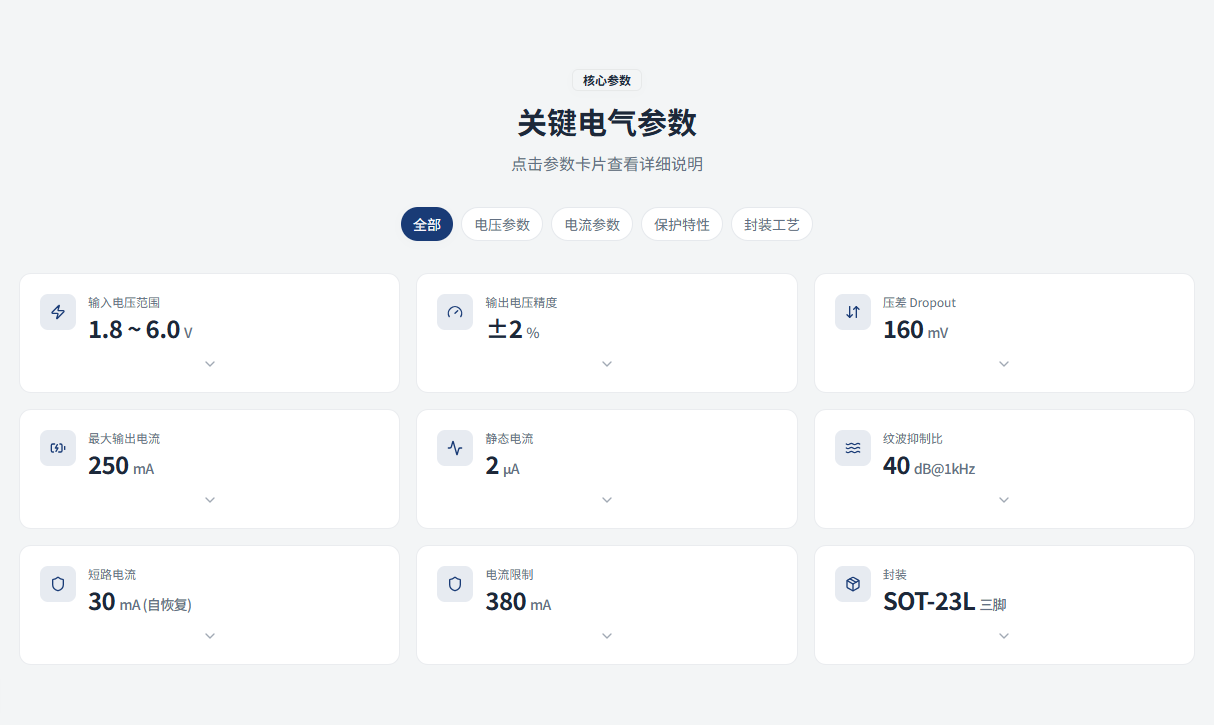

关键电气参数

输入电压范围

1.8 ~ 6.0V

推荐工作范围 3.5V~5.5V ， 3.7V 锂电池可直接接入

输出电压精度

± 2%

全温度范围内高精度输出，适合对电压敏感的模拟电路

压差 Dropout

160mV

@50mA 负载， 3V 输出条件下测试；低压差适合接近输入输出电压的场景

最大输出电流

250mA

VIN ≥ VOUT + 1V 条件下可达 250mA ，满足多数 MCU 和传感器供电

静态电流

2 μ A

典型值仅 2 μ A ，电池供电设备可大幅延长待机时间

纹波抑制比

40dB@1kHz

PSRR 40dB@1kHz ，有效抑制电源输入端的噪声和纹波

短路电流

30mA ( 自恢复 )

内置短路保护，短路时限流约 30mA ，故障排除后自动恢复

电流限制

380mA

内置过流保护，输出电流超过 380mA 时自动限制，保护芯片和负载

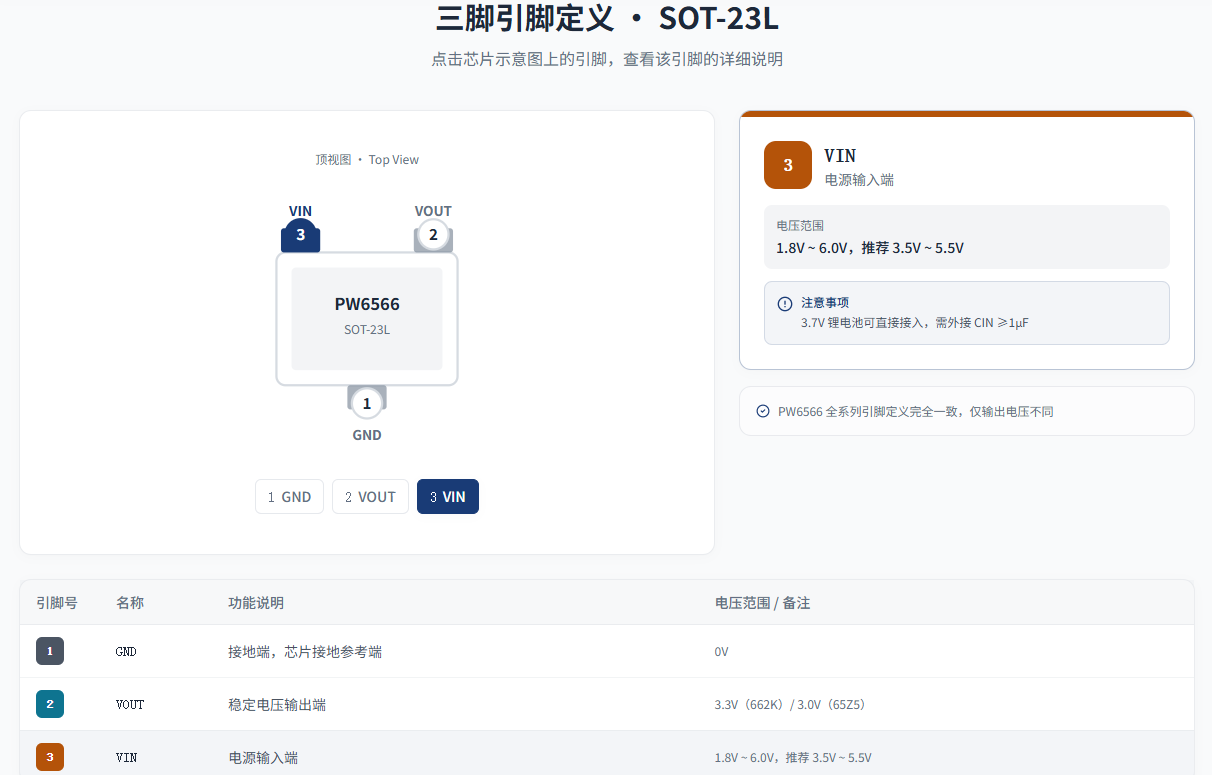

封装

SOT-23L 三脚

CMOS 工艺制造，体积小巧，适合高密度 PCB 布局

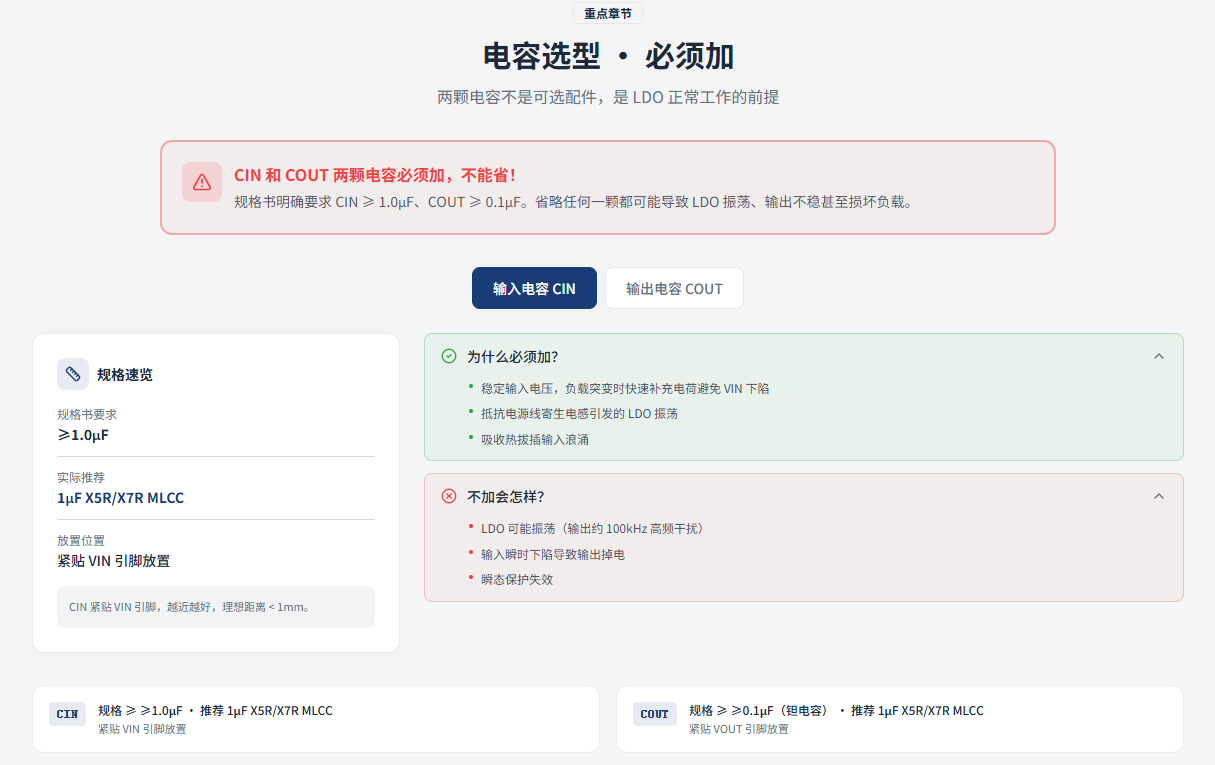

电容选型 · 必须加

两颗电容不是可选配件，是 LDO 正常工作的前提

CIN 和 COUT 两颗电容必须加，不能省！

规格书明确要求 CIN ≥ 1.0 μ F 、 COUT ≥ 0.1 μ F 。省略任何一颗都可能导致 LDO 振荡、输出不稳甚至损坏负载。

输入电容 CIN

规格速览

规格书要求

≥ 1.0 μ F

实际推荐

1 μ F X5R/X7R MLCC

放置位置

紧贴 VIN 引脚放置

CIN 紧贴 VIN 引脚，越近越好，理想距离 < 1mm 。

为什么必须加？

稳定输入电压，负载突变时快速补充电荷避免 VIN 下陷

抵抗电源线寄生电感引发的 LDO 振荡

吸收热拔插输入浪涌

不加会怎样？

LDO 可能振荡（输出约 100kHz 高频干扰） 输入瞬时下陷导致输出掉电 瞬态保护失效

CIN

规格 ≥ ≥ 1.0 μ F · 推荐 1 μ F X5R/X7R MLCC

紧贴 VIN 引脚放置

COUT

规格 ≥ ≥ 0.1 μ F （钽电容） · 推荐 1 μ F X5R/X7R MLCC

紧贴 VOUT 引脚放置

输出电容 COUT

规格速览

规格书要求

≥ 0.1 μ F （钽电容）

实际推荐

1 μ F X5R/X7R MLCC

放置位置

紧贴 VOUT 引脚放置

COUT 紧贴 VOUT 引脚，构成的反馈回路越短越稳定。

为什么必须加？

LDO 环路稳定性关键，输出电容与内部运放形成反馈环路

稳定输出电压

降低输出纹波到 mV 级

不加会怎样？

输出电压不稳定 纹波大 瞬态响应差 环路可能振荡

COUT 使用限制（重要）

COUT 不能使用大于 10 μ F 的电容，也不能直接对输出短接大容量电解电容（会引发启动浪涌过流）

CIN

规格 ≥ ≥ 1.0 μ F · 推荐 1 μ F X5R/X7R MLCC

紧贴 VIN 引脚放置

COUT

规格 ≥ ≥ 0.1 μ F （钽电容） · 推荐 1 μ F X5R/X7R MLCC

紧贴 VOUT 引脚放置

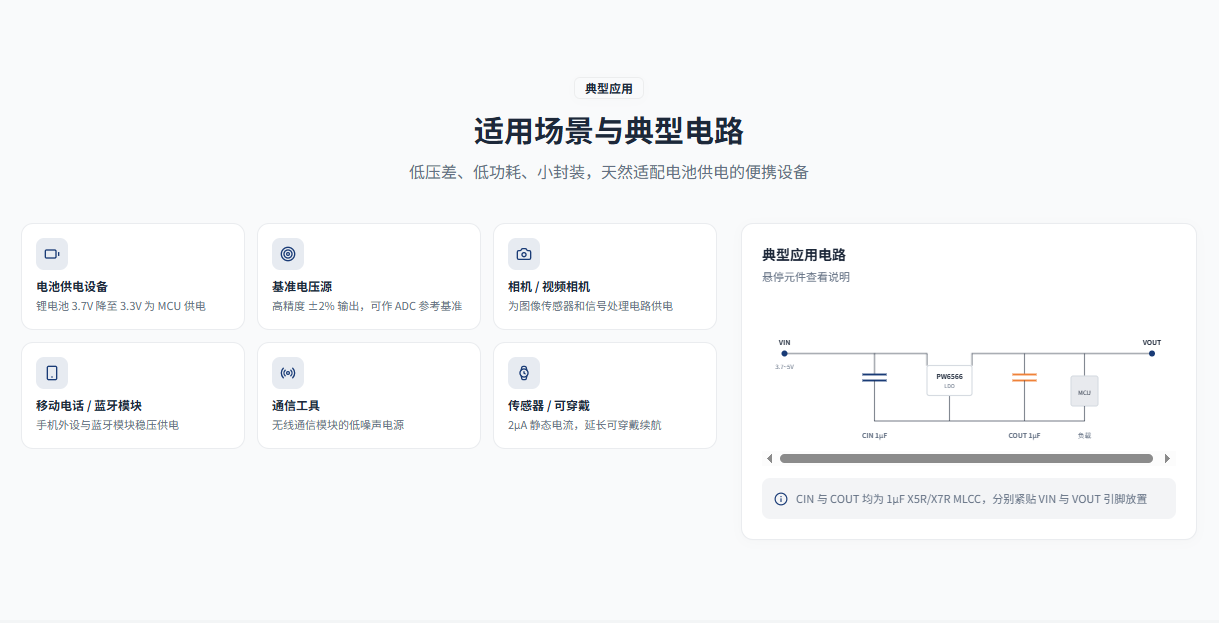

适用场景与典型电路

低压差、低功耗、小封装，天然适配电池供电的便携设备

电池供电设备

锂电池 3.7V 降至 3.3V 为 MCU 供电

基准电压源

高精度 ± 2% 输出，可作 ADC 参考基准

相机 / 视频相机

为图像传感器和信号处理电路供电

移动电话 / 蓝牙模块

手机外设与蓝牙模块稳压供电

通信工具

无线通信模块的低噪声电源

传感器 / 可穿戴

2 μ A 静态电流，延长可穿戴续航

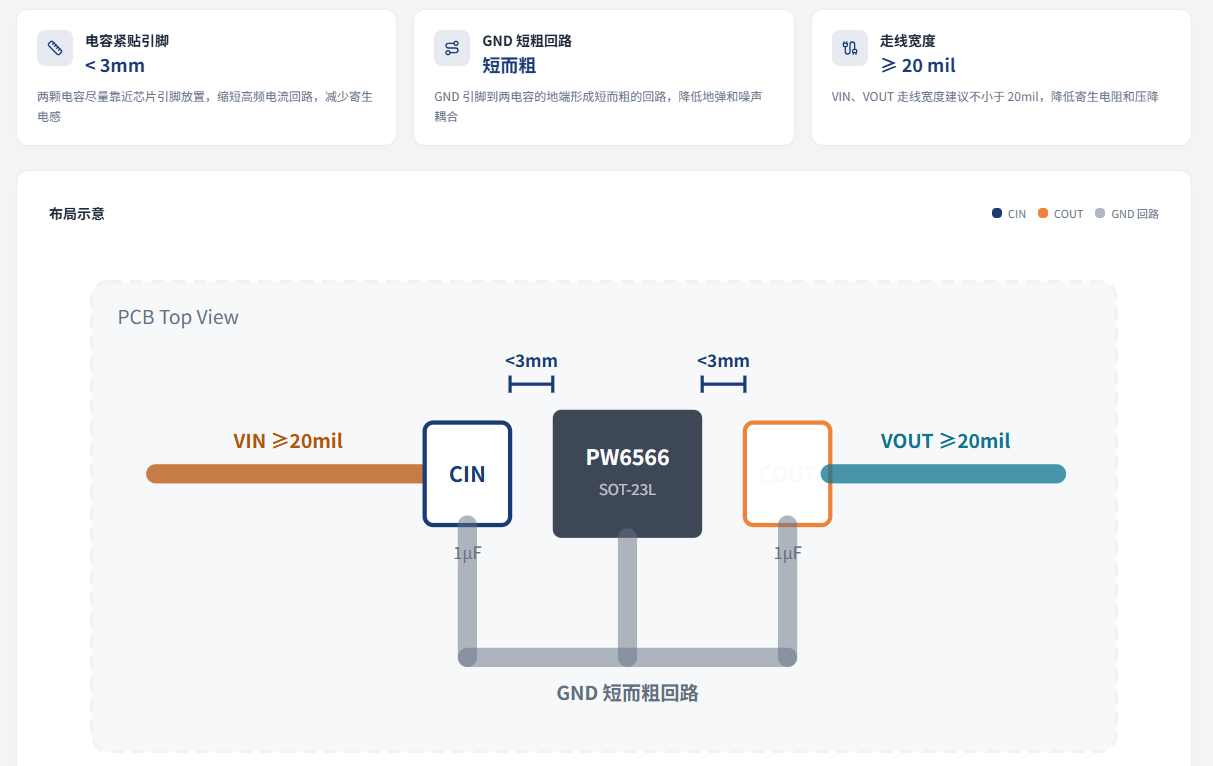

PCB 布局三原则

布局直接决定 LDO 的稳定性，比选型更容易被忽视

电容紧贴引脚

< 3mm

两颗电容尽量靠近芯片引脚放置，缩短高频电流回路，减少寄生电感

GND 短粗回路

短而粗

GND 引脚到两电容的地端形成短而粗的回路，降低地弹和噪声耦合

走线宽度

≥ 20 mil

VIN 、 VOUT 走线宽度建议不小于 20mil ，降低寄生电阻和压降

电容与芯片之间的回路面积越小，寄生电感越低，LDO 越稳定。 GND 回路务必短而粗，避免与高频信号线并行。

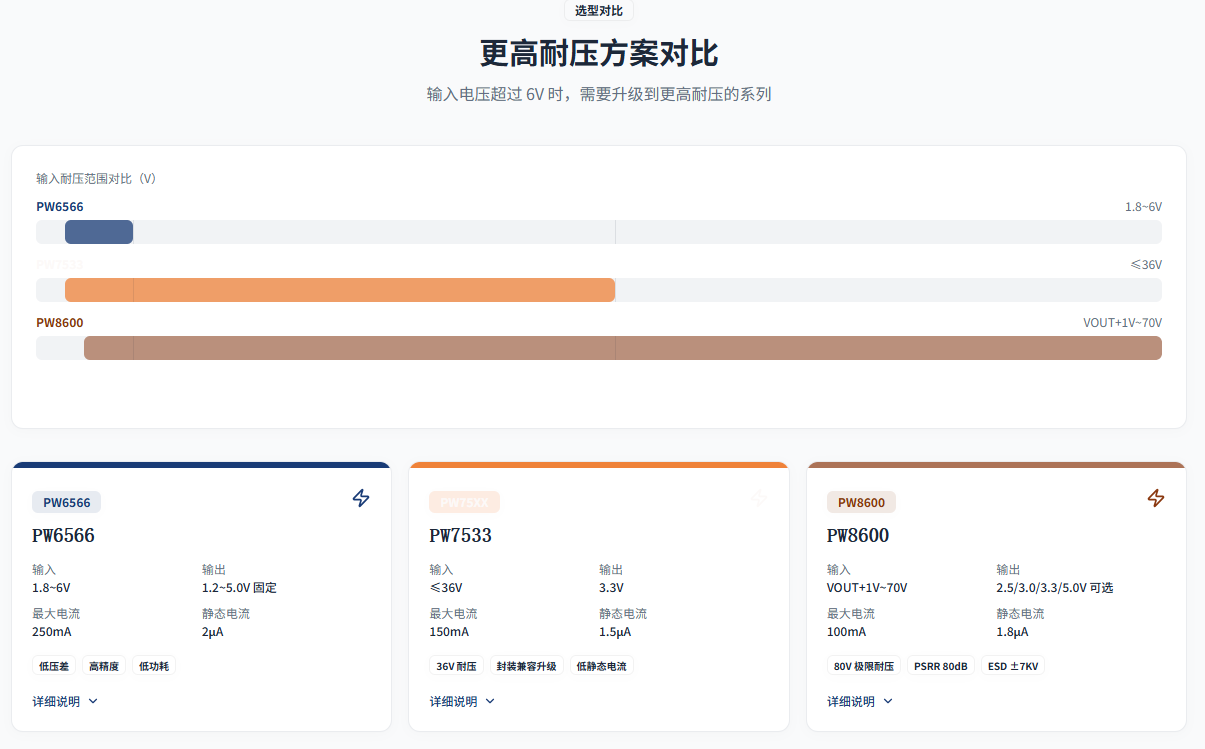

更高耐压方案对比

输入电压超过 6V 时，需要升级到更高耐压的系列

PW6566

输入 1.8~6V

输出 1.2~5.0V 固定

最大电流 250mA

静态电流 2 μ A

低压差 高精度 低功耗

详细说明 本文主角， 6V 以内应用首选，成本最低，三脚简单易用

PW7533

输入 ≤ 36V

输出 3.3V

最大电流 150mA

静态电流 1.5 μ A

36V 耐压 封装兼容升级 低静态电流

详细说明

输入超过 6V 时的升级方案，可直接应对 12V/24V 直流母线， 24V 应用需串联 5 Ω ~30 Ω 限流电阻

24V 应用需在 VIN 串联 5 Ω ~30 Ω 限流电阻分担发热

PW8600

输入 VOUT+1V~70V

输出 2.5/3.0/3.3/5.0V 可选

最大电流 100mA

静态电流 1.8 μ A

80V 极限耐压 PSRR 80dB ESD ± 7KV

详细说明

旗舰级高压方案，适用于 48V 工业、车载 60V 、太阳能光伏等高压供电场景

PSRR 80dB@100Hz · ESD HBM ± 7KV · 引脚与 PW75XX 完全兼容
