锂电池升压 5V 芯片完整选型指南

0.2A ~ 3A 全覆盖，从无电感电荷泵到同步整流升压
一站式选型，满足不同功率和成本需求

PW5100 0.5A PW4004A 0.2A PW5300 1A PW6276 2.4A PW5303 3A

单节锂电池升压 5V ，

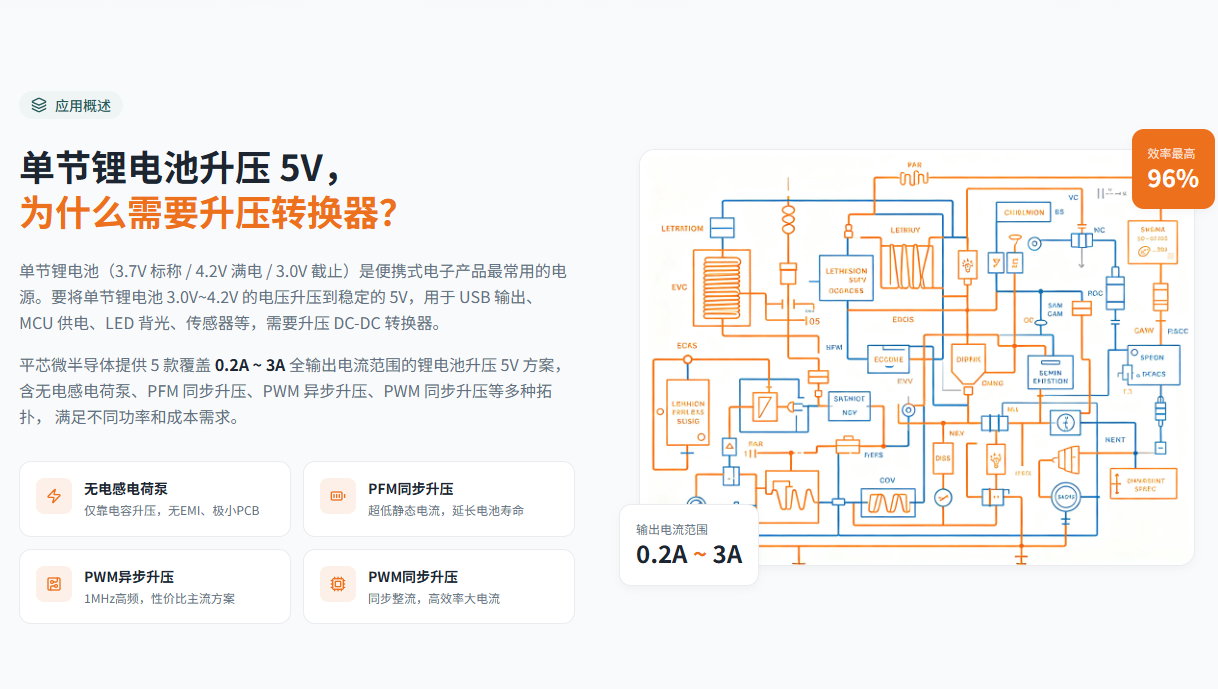

为什么需要升压转换器？

单节锂电池（ 3.7V 标称 / 4.2V 满电 / 3.0V 截止）是便携式电子产品最常用的电源。要将单节锂电池 3.0V~4.2V 的电压升压到稳定的 5V ，用于 USB 输出、 MCU 供电、 LED 背光、传感器等，需要升压 DC-DC 转换器。

平芯微半导体提供 5 款覆盖 0.2A ~ 3A 全输出电流范围的锂电池升压 5V 方案，含无电感电荷泵、 PFM 同步升压、 PWM 异步升压、 PWM 同步升压等多种拓扑， 满足不同功率和成本需求。

无电感电荷泵

仅靠电容升压，无 EMI 、极小 PCB

PFM 同步升压

超低静态电流，延长电池寿命

PWM 异步升压

1MHz 高频，性价比主流方案

PWM 同步升压

同步整流，高效率大电流

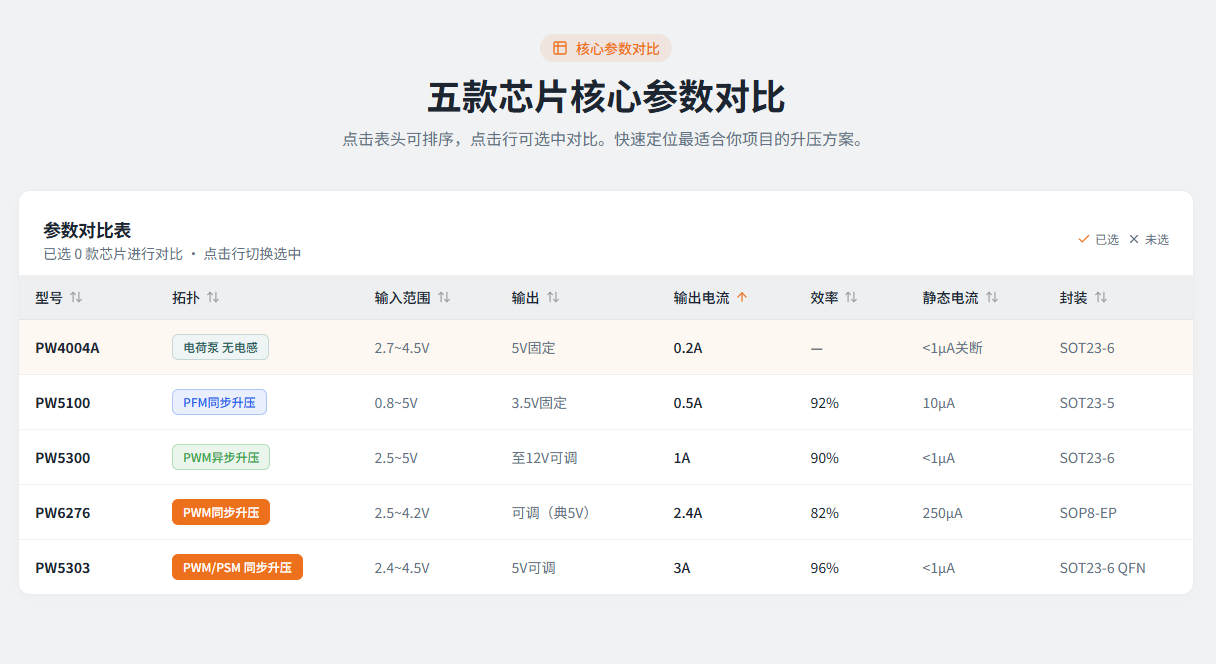

五款芯片详细规格

每款芯片的完整参数、核心卖点和适用场景，助你精准选型。

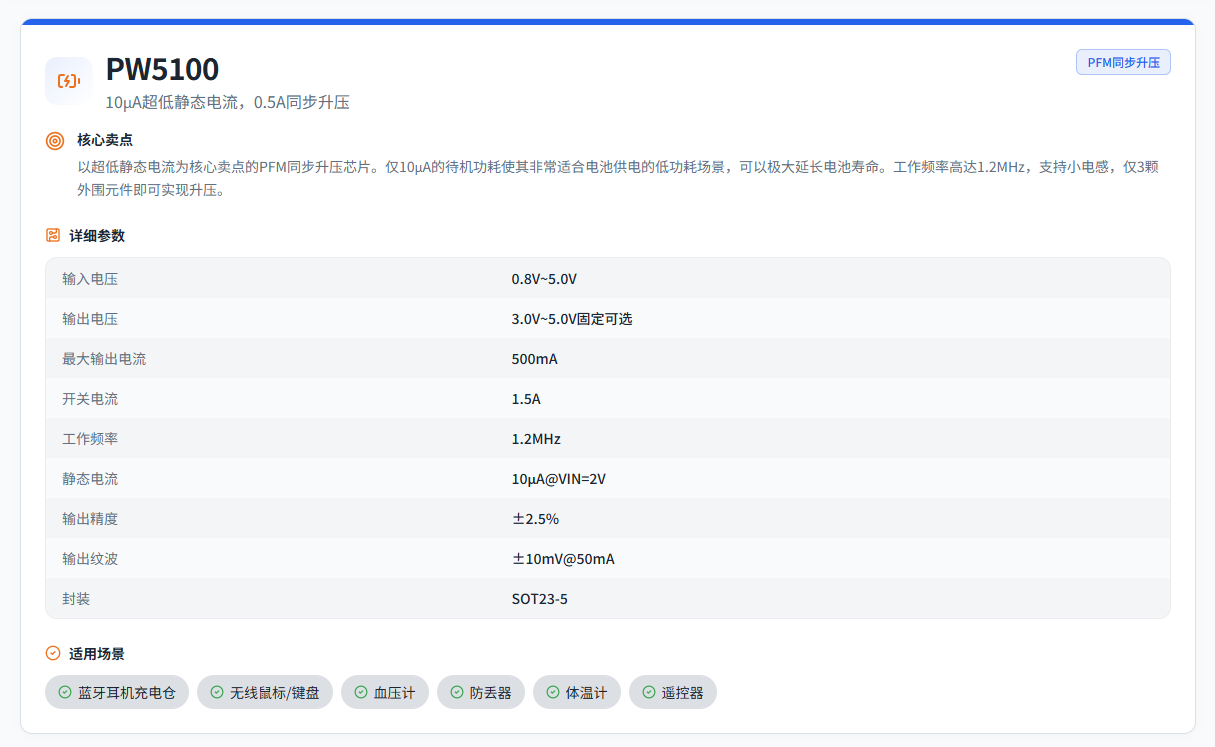

PW5100 10 μ A 超低静态电流， 0.5A 同步升压 PFM 同步升压

核心卖点

以超低静态电流为核心卖点的 PFM 同步升压芯片。仅 10 μ A 的待机功耗使其非常适合电池供电的低功耗场景，可以极大延长电池寿命。工作频率高达 1.2MHz ，支持小电感，仅 3 颗外围元件即可实现升压。

适用场景

蓝牙耳机充电仓 无线鼠标 / 键盘 血压计 防丢器 体温计 遥控器

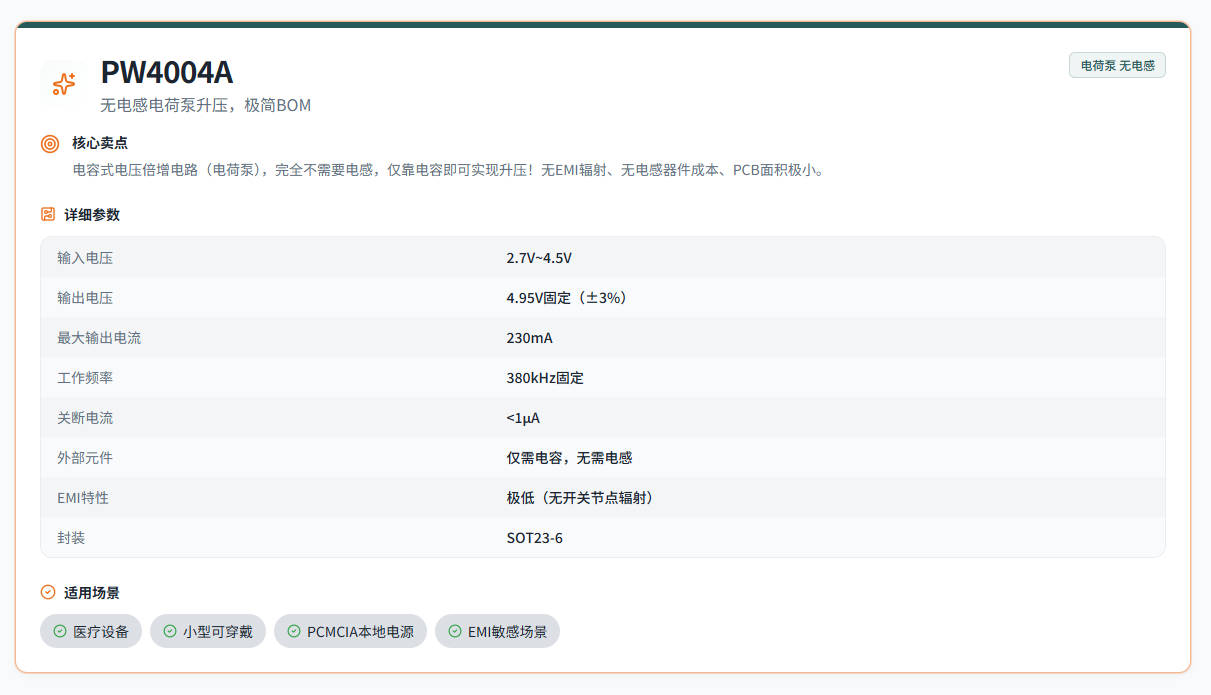

PW4004A 无电感电荷泵升压，极简 BOM 电荷泵 无电感

核心卖点

电容式电压倍增电路（电荷泵），完全不需要电感，仅靠电容即可实现升压！无 EMI 辐射、无电感器件成本、 PCB 面积极小。

适用场景

医疗设备 小型可穿戴 PCMCIA 本地电源 EMI 敏感场景

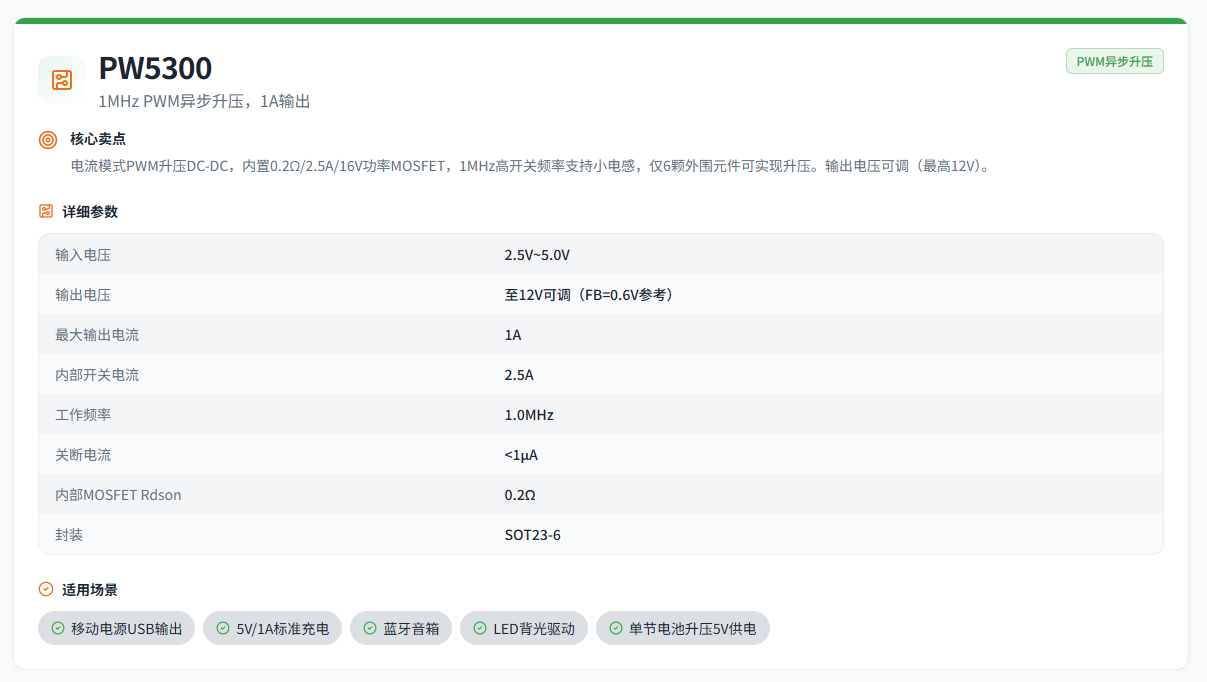

PW5300 1MHz PWM 异步升压， 1A 输出 PWM 异步升压

核心卖点

电流模式 PWM 升压 DC-DC ，内置 0.2 Ω /2.5A/16V 功率 MOSFET ， 1MHz 高开关频率支持小电感，仅 6 颗外围元件可实现升压。输出电压可调（最高 12V ）。

适用场景

移动电源 USB 输出 5V/1A 标准充电 蓝牙音箱 LED 背光驱动 单节电池升压 5V 供电

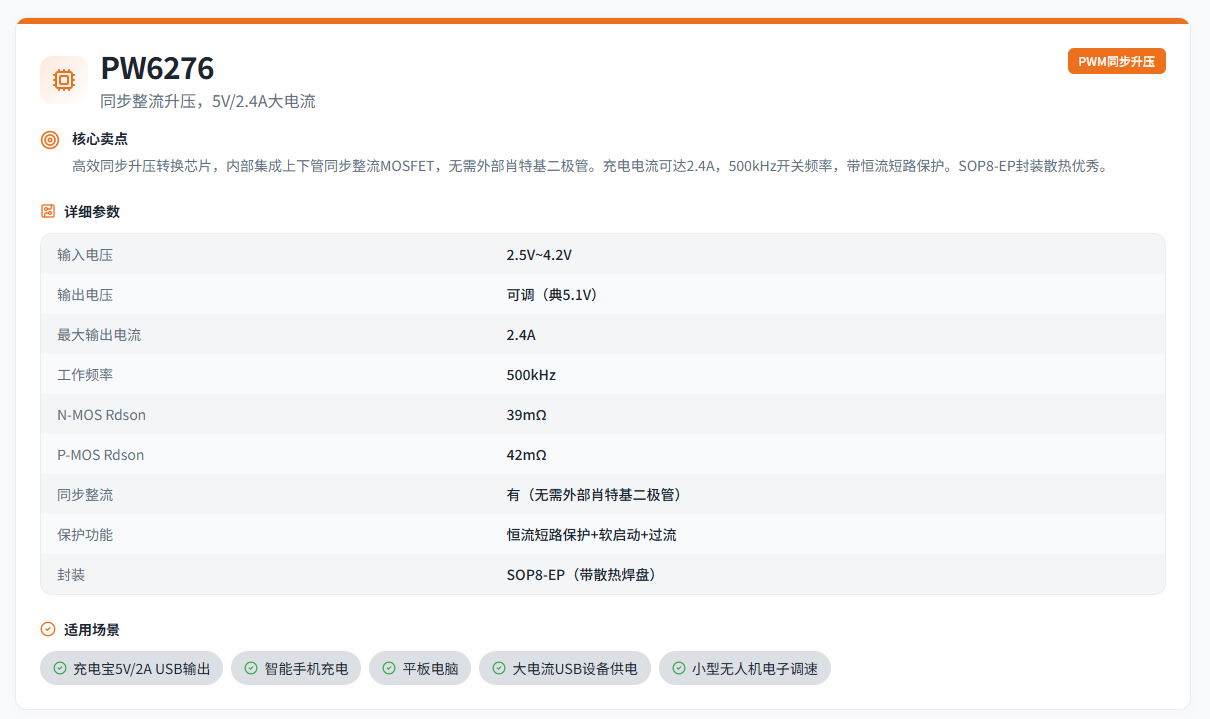

PW6276 同步整流升压， 5V/2.4A 大电流 PWM 同步升压

核心卖点

高效同步升压转换芯片，内部集成上下管同步整流 MOSFET ，无需外部肖特基二极管。充电电流可达 2.4A ， 500kHz 开关频率，带恒流短路保护。 SOP8-EP 封装散热优秀。

适用场景

充电宝 5V/2A USB 输出 智能手机充电 平板电脑 大电流 USB 设备供电 小型无人机电子调速

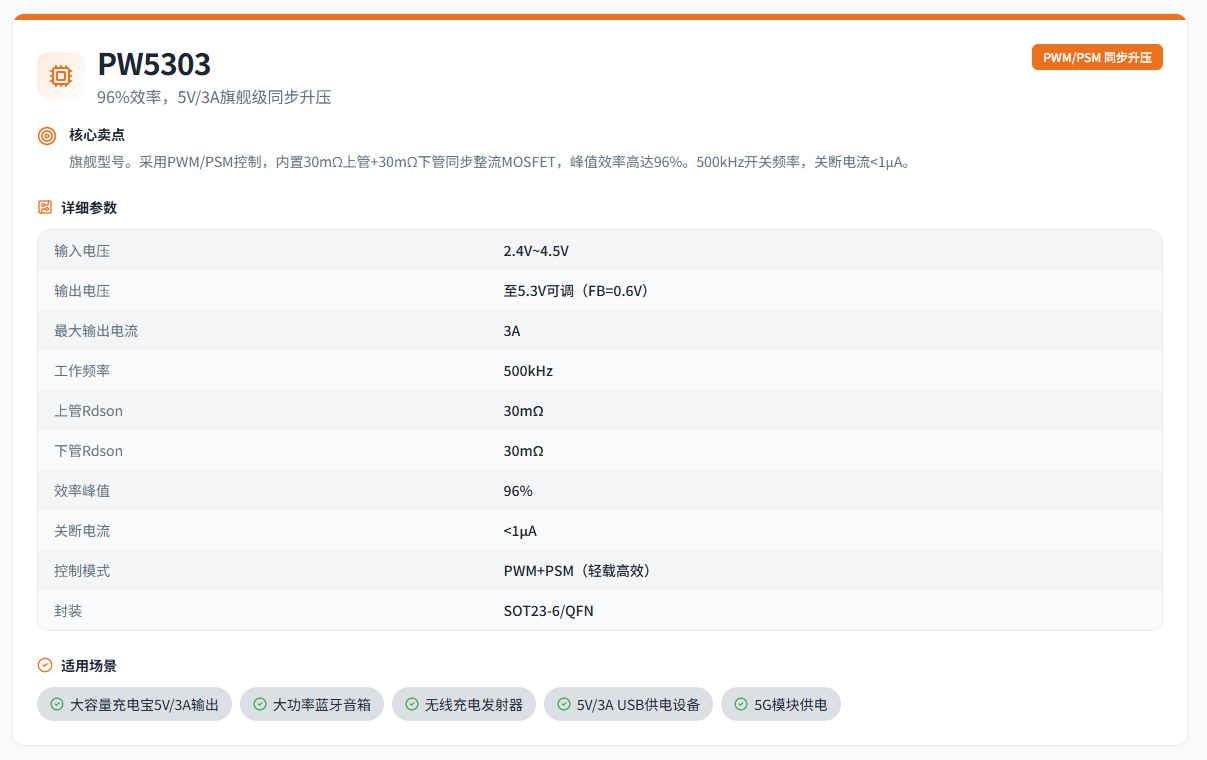

PW5303 96% 效率， 5V/3A 旗舰级同步升压 PWM/PSM 同步升压

核心卖点

旗舰型号。采用 PWM/PSM 控制，内置 30m Ω上管 +30m Ω下管同步整流 MOSFET ，峰值效率高达 96% 。 500kHz 开关频率，关断电流 <1 μ A 。

适用场景

大容量充电宝 5V/3A 输出 大功率蓝牙音箱 无线充电发射器 5V/3A USB 供电设备 5G 模块供电

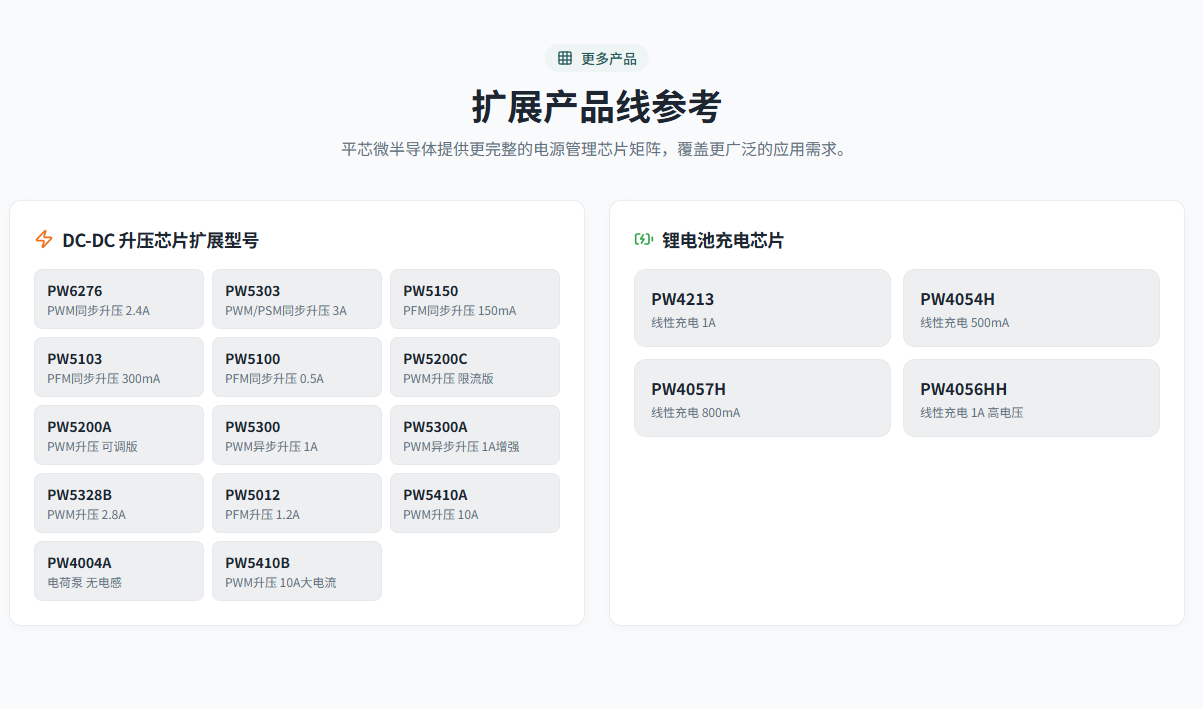

扩展产品线参考

平芯微半导体提供更完整的电源管理芯片矩阵，覆盖更广泛的应用需求。

DC-DC 升压芯片扩展型号

PW6276 PWM 同步升压 2.4A

PW5303 PWM/PSM 同步升压 3A

PW5150 PFM 同步升压 150mA

PW5103 PFM 同步升压 300mA

PW5100 PFM 同步升压 0.5A

PW5200C PWM 升压 限流版

PW5200A PWM 升压 可调版

PW5300 PWM 异步升压 1A

PW5300A PWM 异步升压 1A 增强

PW5328B PWM 升压 2.8A

PW5012 PFM 升压 1.2A

PW5410A PWM 升压 10A

PW4004A 电荷泵 无电感

PW5410B PWM 升压 10A 大电流

锂电池充电芯片

PW4213 线性充电 1A

PW4054H 线性充电 500mA

PW4057H 线性充电 800mA

PW4056HH 线性充电 1A 高电压
