7533稳压芯片24V应用设计：串联电阻取值计算与浪涌抑制原理 - 芯片

36V 输入·超低功耗·高精度 LDO 线性稳压器 -面向硬件工程师的选型与应用参考手册

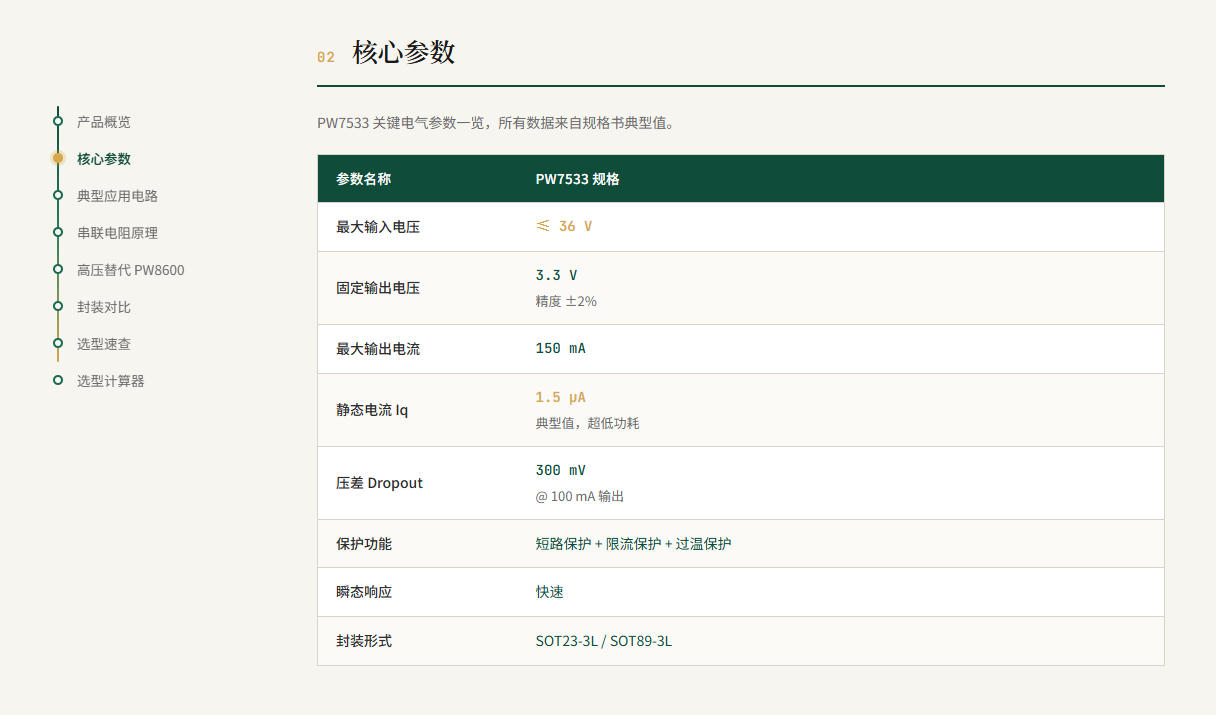

36V 最大输入电压

3.3V 固定输出 ± 2%

1.5μA 静态电流 Iq

150mA 最大输出电流

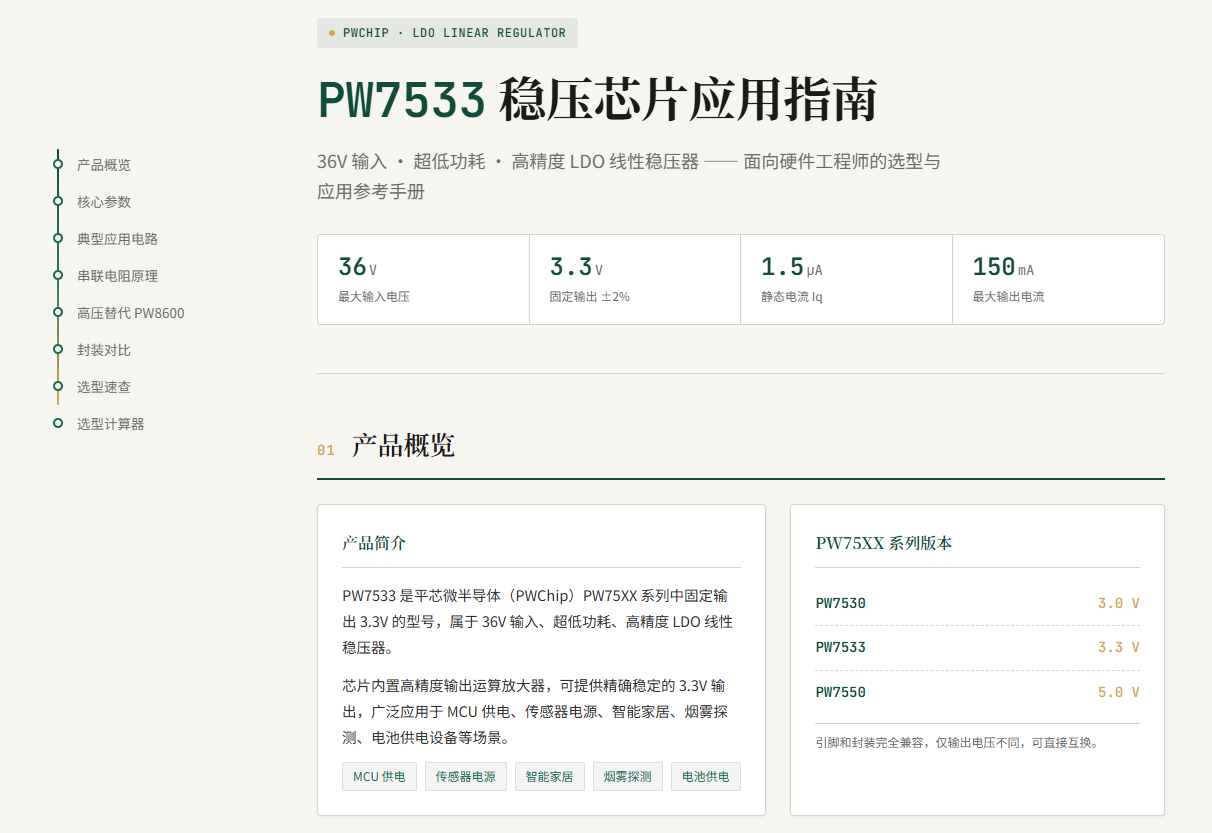

产品概览

产品简介

PW7533 是平芯微半导体（ PWChip ） PW75XX 系列中固定输出 3.3V 的型号，属于 36V 输入、超低功耗、高精度 LDO 线性稳压器。

芯片内置高精度输出运算放大器，可提供精确稳定的 3.3V 输出，广泛应用于 MCU 供电、传感器电源、智能家居、烟雾探测、电池供电设备等场景。

MCU 供电传感器电源智能家居烟雾探测电池供电

PW75XX 系列版本

PW75303.0 V

PW75333.3 V

PW75505.0 V

引脚和封装完全兼容，仅输出电压不同，可直接互换。

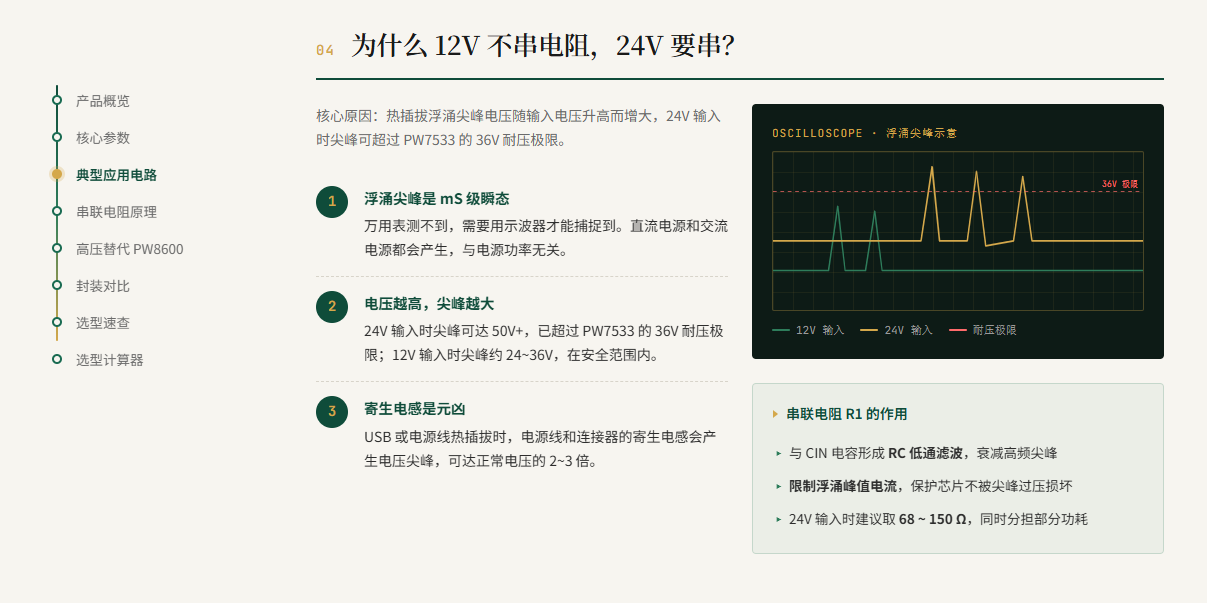

为什么 12V 不串电阻， 24V 要串？

核心原因：热插拔浮涌尖峰电压随输入电压升高而增大，24V 输入时尖峰可超过 PW7533 的 36V 耐压极限。

1 浮涌尖峰是 mS 级瞬态万用表测不到，需要用示波器才能捕捉到。直流电源和交流电源都会产生，与电源功率无关。

2 电压越高，尖峰越大 24V 输入时尖峰可达 50V+ ，已超过 PW7533 的 36V 耐压极限； 12V 输入时尖峰约 24~36V ，在安全范围内。

3 寄生电感是元凶 USB 或电源线热插拔时，电源线和连接器的寄生电感会产生电压尖峰，可达正常电压的 2~3 倍。

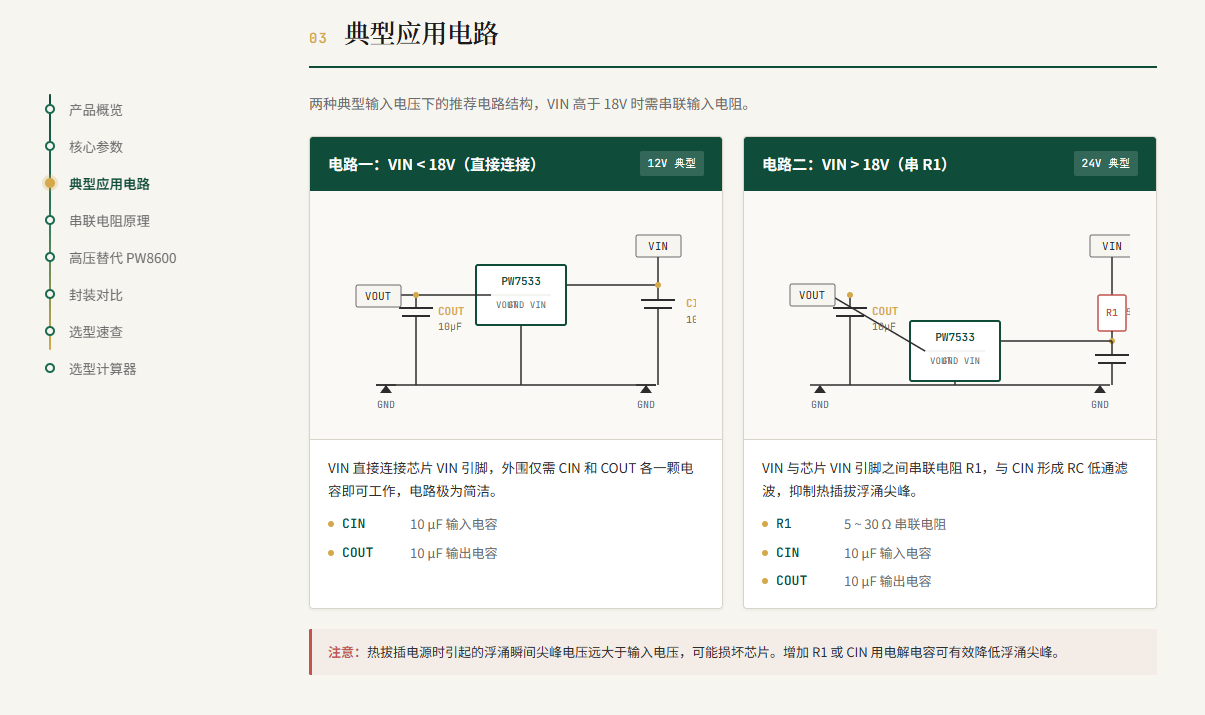

串联电阻 R1 的作用

与 CIN 电容形成 RC 低通滤波，衰减高频尖峰

限制浮涌峰值电流，保护芯片不被尖峰过压损坏

24V 输入时建议取 68 ~ 150 Ω，同时分担部分功耗

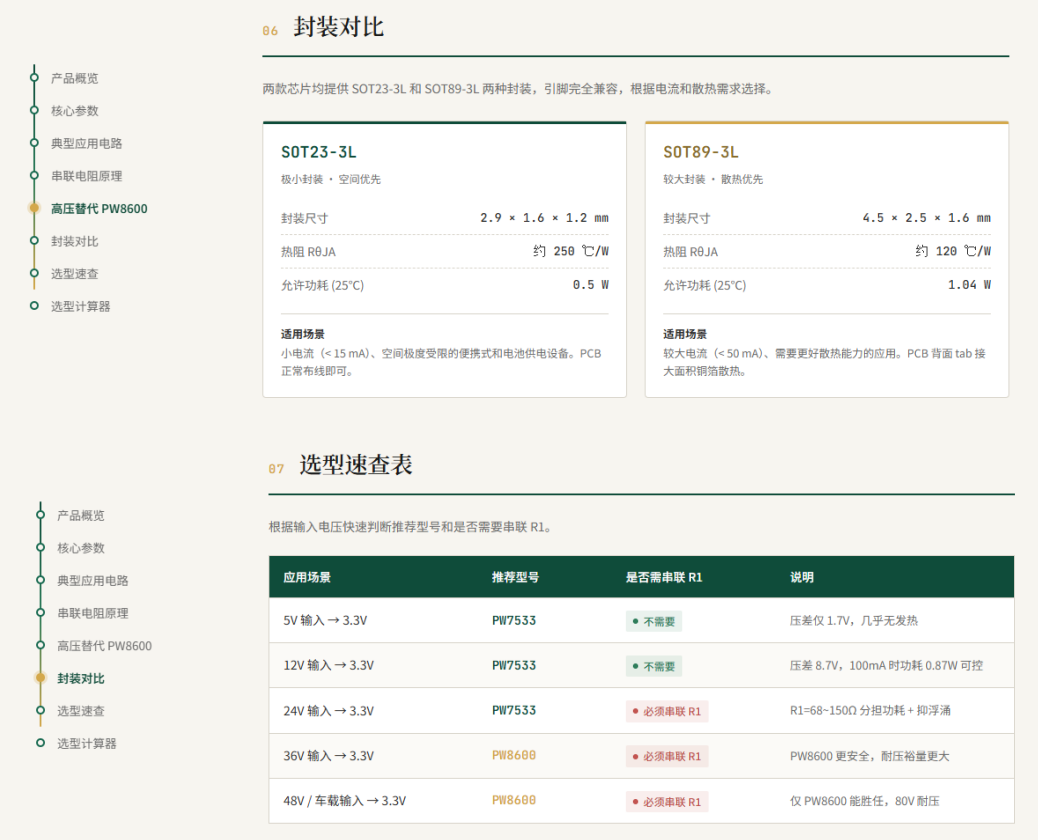

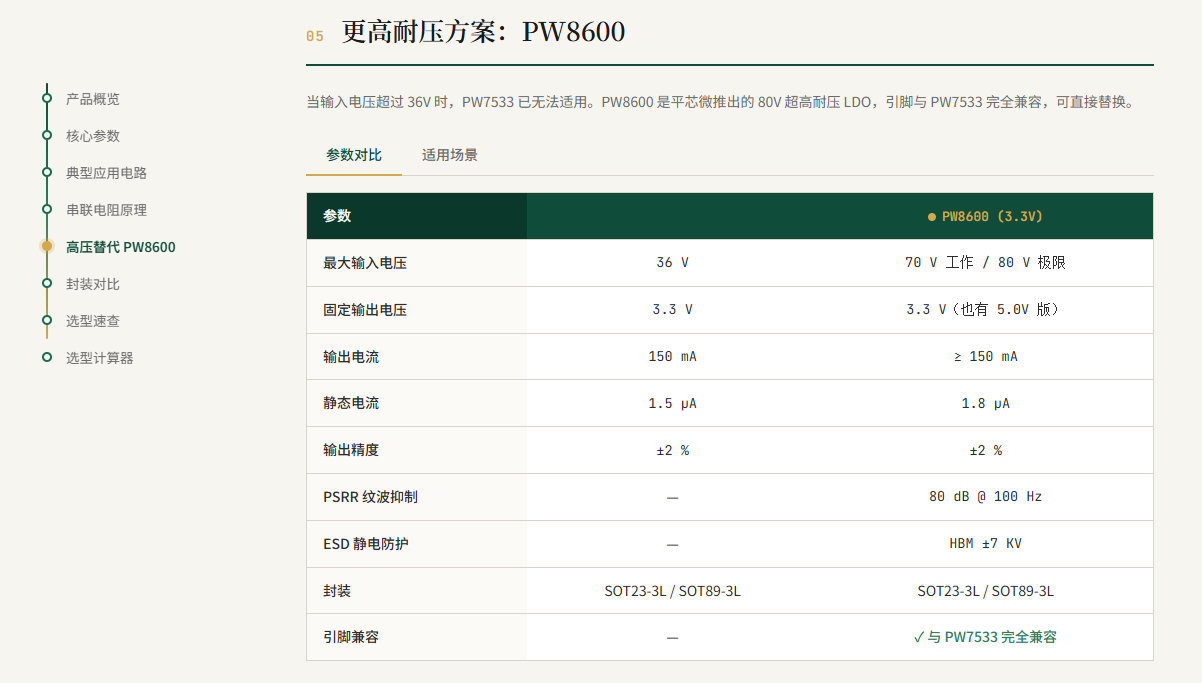

封装对比

两款芯片均提供 SOT23-3L 和 SOT89-3L 两种封装，引脚完全兼容，根据电流和散热需求选择。

SOT23-3L

极小封装 · 空间优先

封装尺寸2.9 × 1.6 × 1.2 mm

热阻 R θ JA 约 250 ℃/W

允许功耗 (25 ℃ )0.5 W

适用场景小电流（ < 15 mA ）、空间极度受限的便携式和电池供电设备。 PCB 正常布线即可。

SOT89-3L

较大封装 · 散热优先

封装尺寸4.5 × 2.5 × 1.6 mm

热阻 R θ JA 约 120 ℃/W

允许功耗 (25 ℃ )1.04 W

适用场景较大电流（ < 50 mA ）、需要更好散热能力的应用。 PCB 背面 tab 接大面积铜箔散热。
