PW7550 LDO稳压芯片：12V直接供电 vs 24V串联电阻原理分析

PW7550 稳压芯片应用指南

PW7550 LDO 应用电路、串联电阻原理详解、更高耐压 PW8600 方案推荐

36V 最大输入

5.0V 固定输出

1.5μA 静态电流

150mA 输出电流

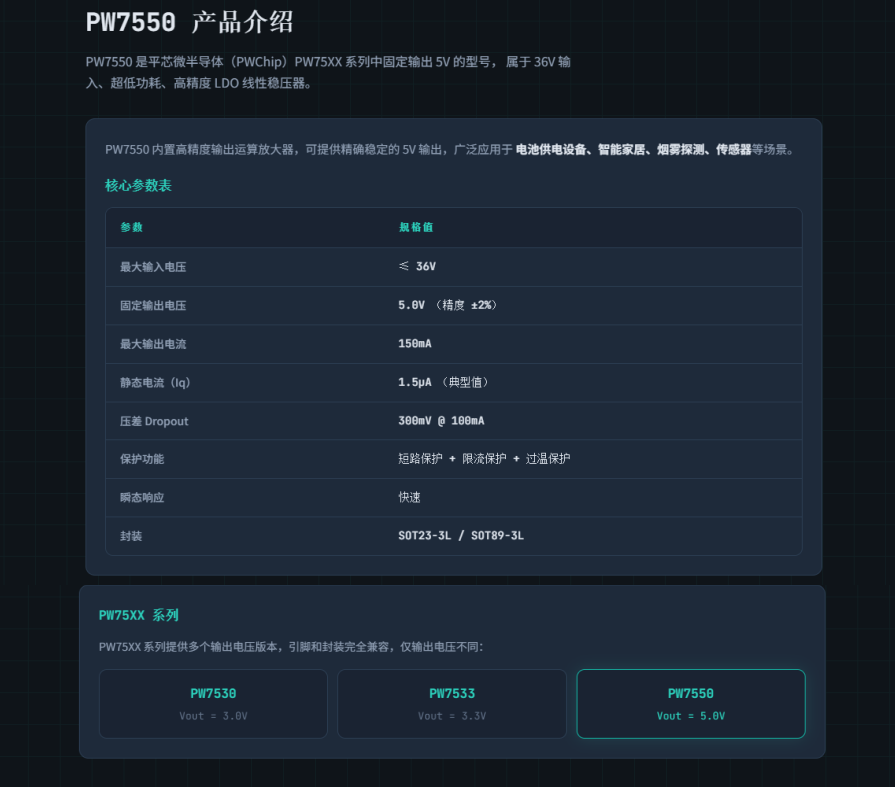

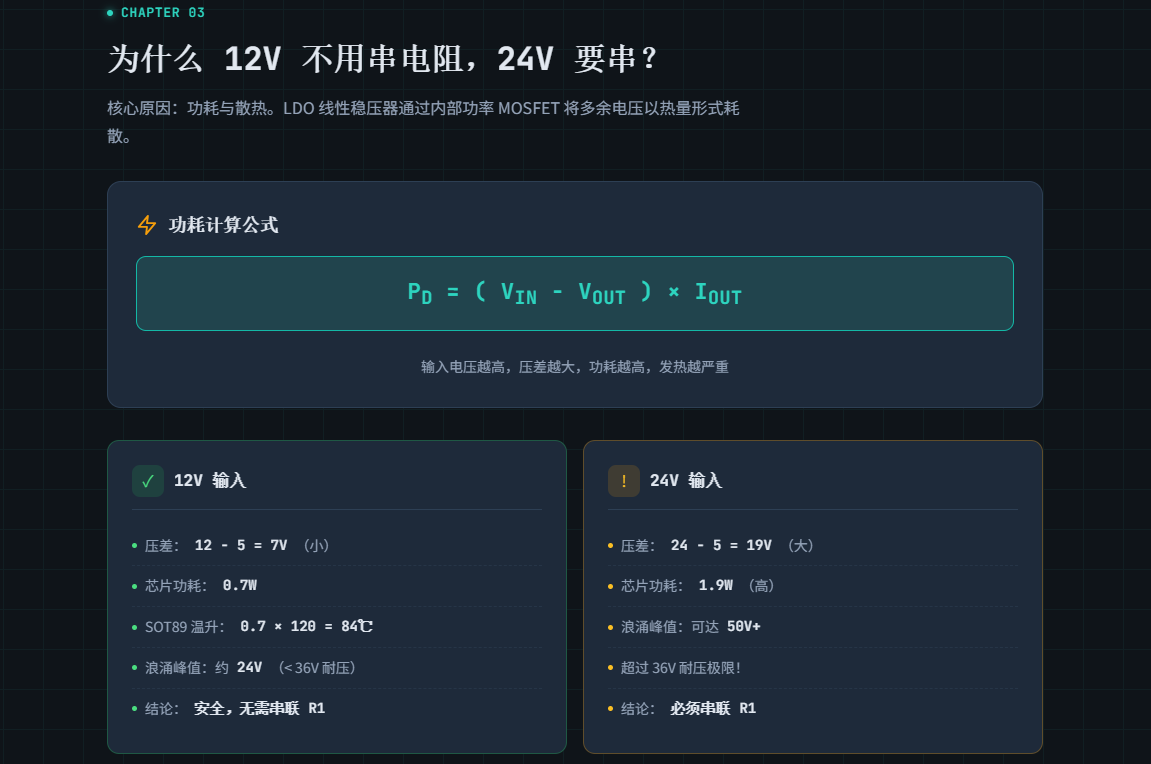

为什么 12V 不用串电阻， 24V 要串？

核心原因：功耗与散热。LDO 线性稳压器通过内部功率 MOSFET 将多余电压以热量形式耗散。

功耗计算公式

PD = ( VIN − VOUT ) × IOUT

输入电压越高，压差越大，功耗越高，发热越严重

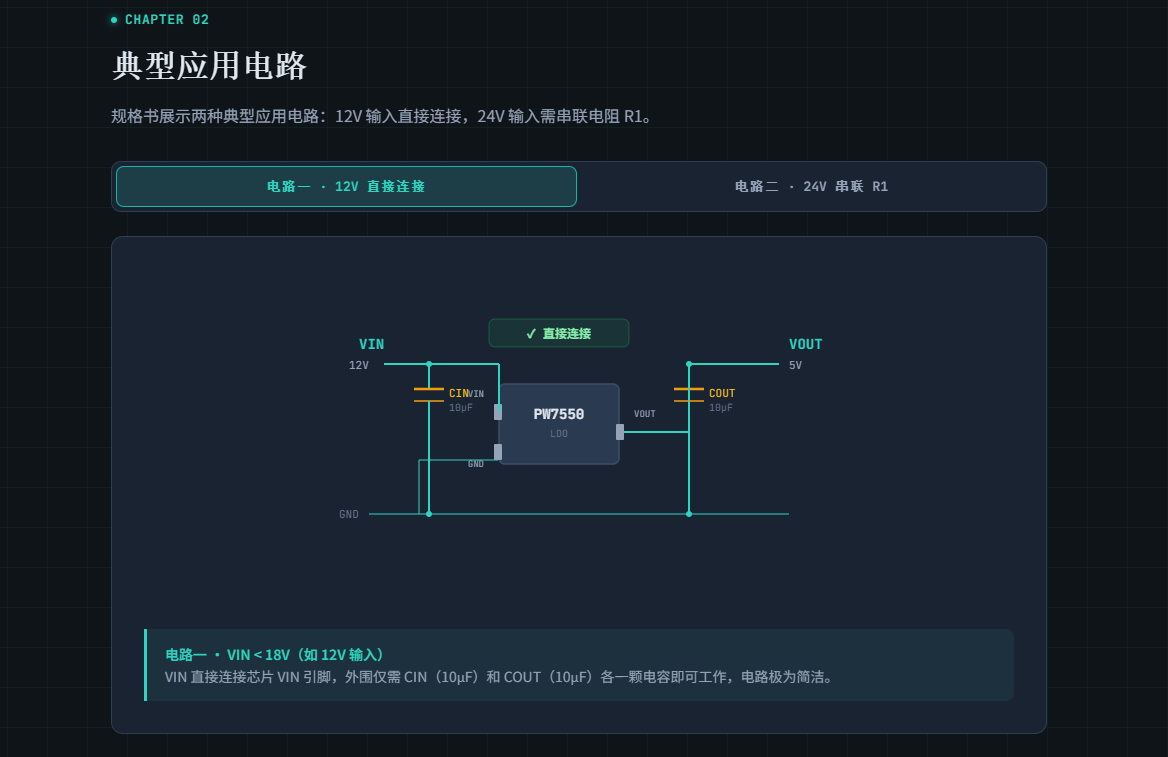

12V 输入

压差：12 − 5 = 7V（小）

芯片功耗：0.7W

SOT89 温升：0.7 × 120 = 84℃

浪涌峰值：约24V （ < 36V 耐压）

结论： 安全，无需串联 R1

24V 输入

压差：24 − 5 = 19V（大）

芯片功耗：1.9W（高）

浪涌峰值：可达50V+

超过 36V 耐压极限！

结论： 必须串联 R1

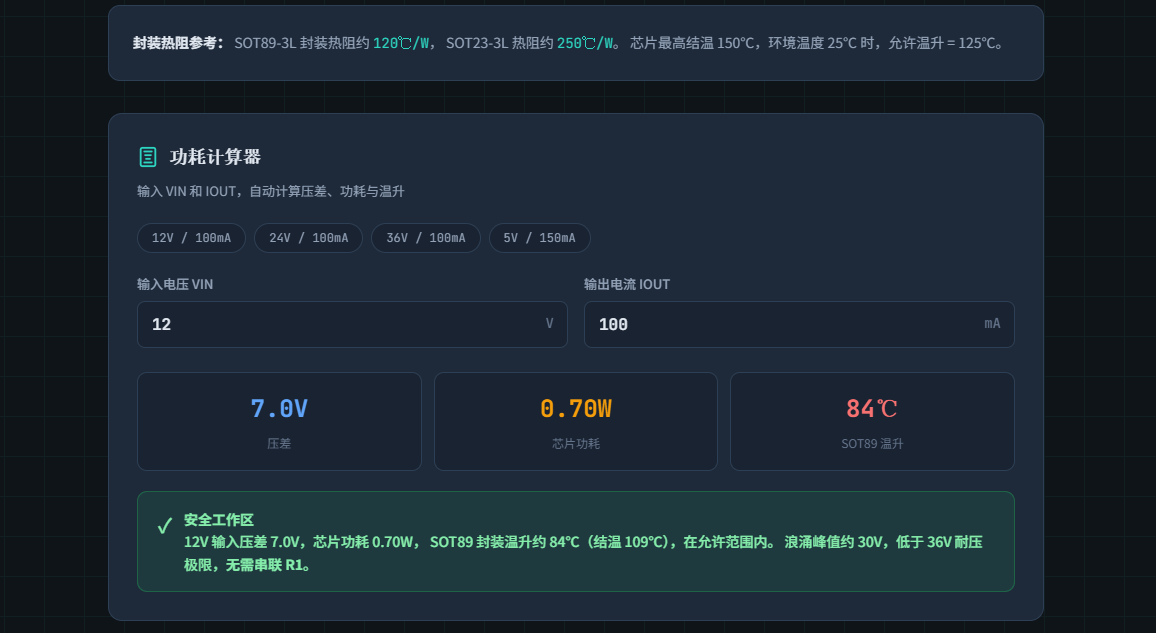

封装热阻参考： SOT89-3L 封装热阻约 120℃/W ， SOT23-3L 热阻约 250℃/W 。 芯片最高结温 150 ℃，环境温度 25 ℃ 时，允许温升 = 125 ℃。

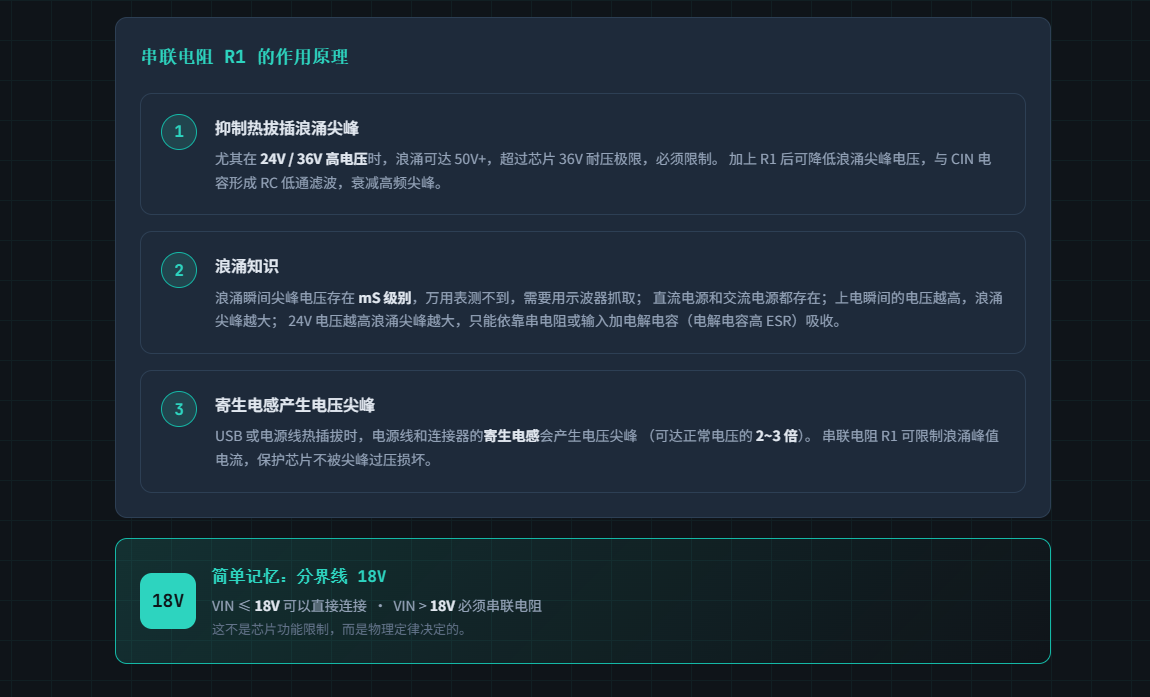

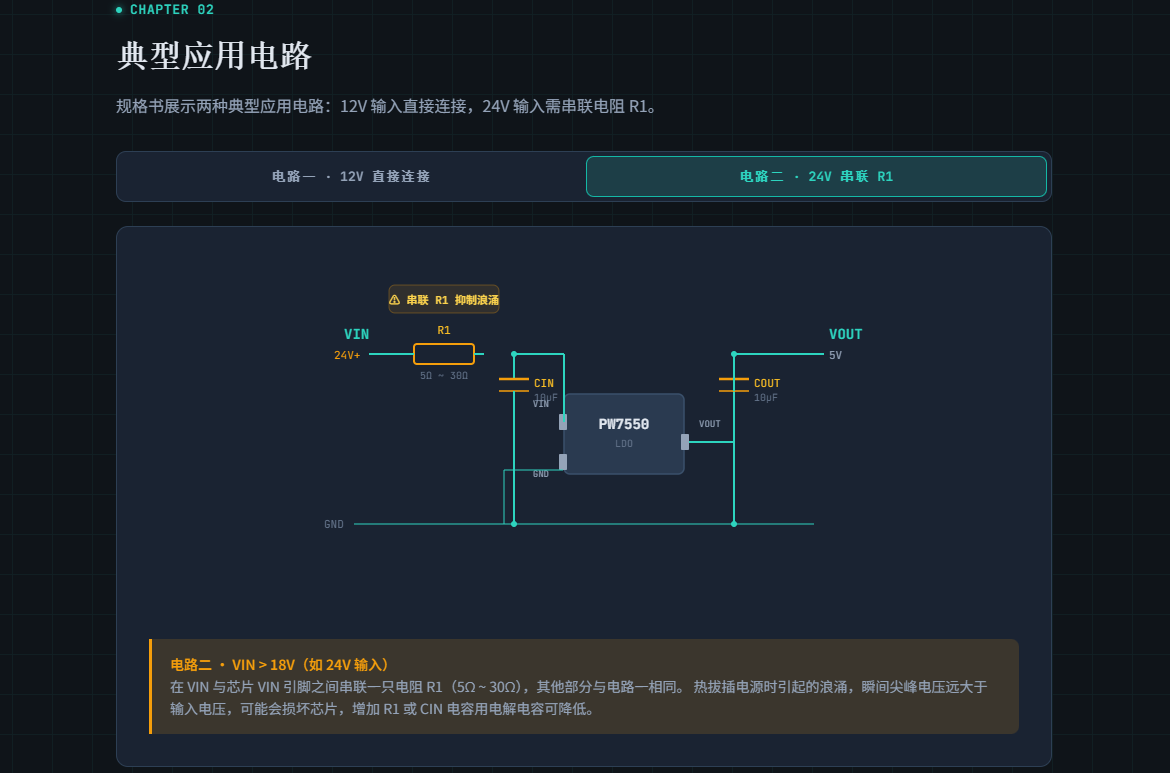

串联电阻 R1 的作用原理

1 抑制热拔插浪涌尖峰

尤其在 24V / 36V 高电压时，浪涌可达 50V+ ，超过芯片 36V 耐压极限，必须限制。 加上 R1 后可降低浪涌尖峰电压，与 CIN 电容形成 RC 低通滤波，衰减高频尖峰。

2 浪涌知识

浪涌瞬间尖峰电压存在 mS 级别，万用表测不到，需要用示波器抓取； 直流电源和交流电源都存在；上电瞬间的电压越高，浪涌尖峰越大； 24V 电压越高浪涌尖峰越大，只能依靠串电阻或输入加电解电容（电解电容高 ESR ）吸收。

3 寄生电感产生电压尖峰

USB 或电源线热插拔时，电源线和连接器的寄生电感会产生电压尖峰 （可达正常电压的 2~3 倍）。 串联电阻 R1 可限制浪涌峰值电流，保护芯片不被尖峰过压损坏。

18V

简单记忆：分界线 18V

VIN ≤ 18V 可以直接连接   ·   VIN > 18V 必须串联电阻
这不是芯片功能限制，而是物理定律决定的。

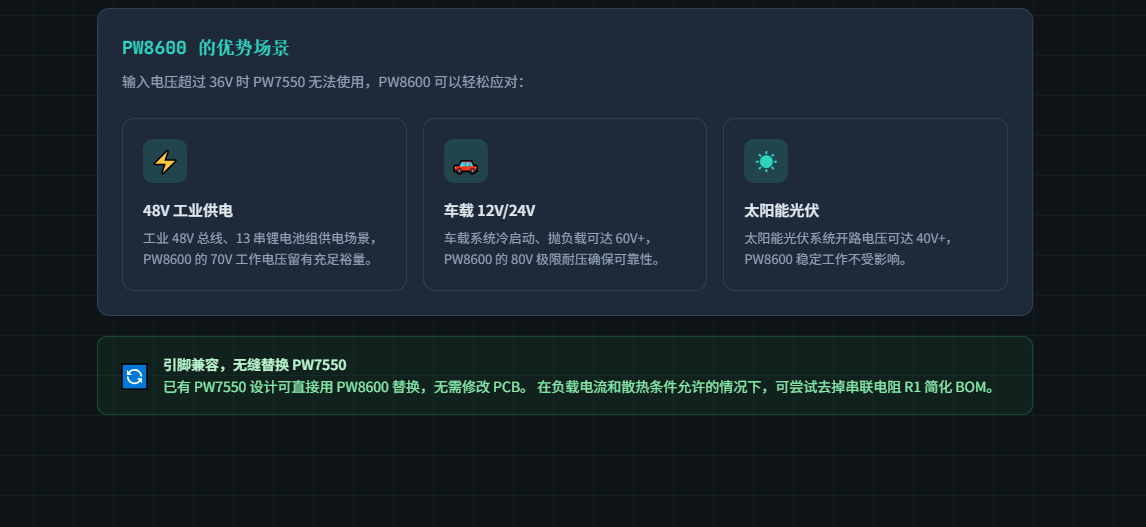

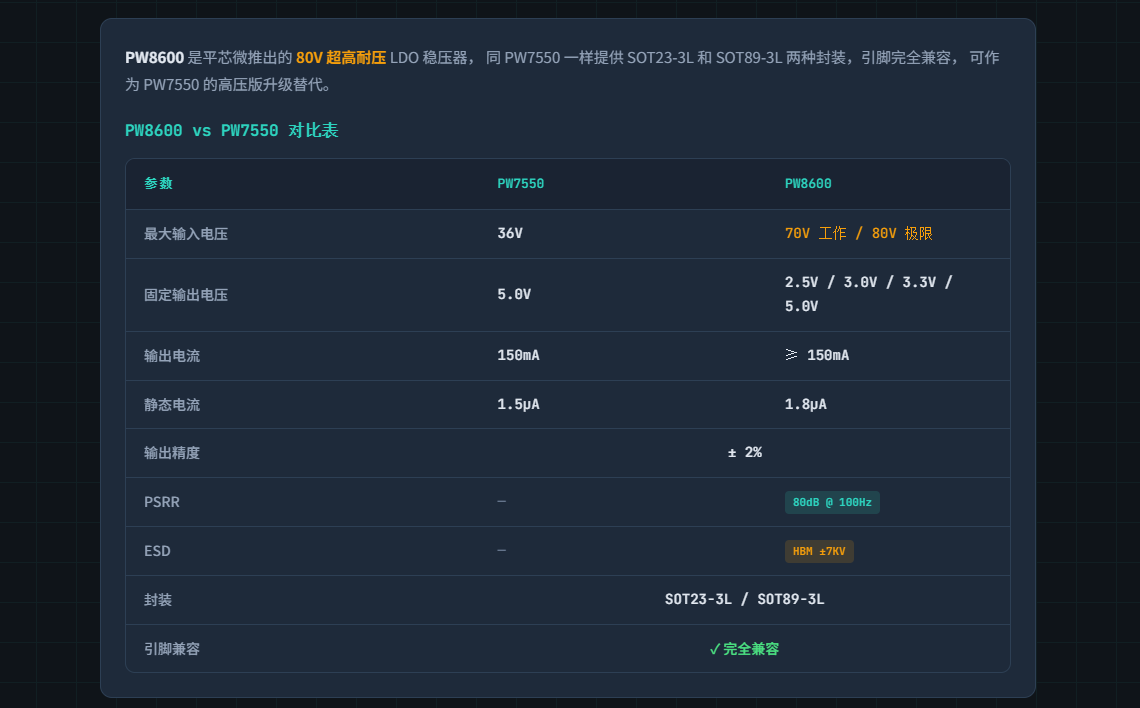

PW8600 的优势场景

输入电压超过 36V 时 PW7550 无法使用， PW8600 可以轻松应对：

⚡ 48V 工业供电

工业 48V 总线、 13 串锂电池组供电场景， PW8600 的 70V 工作电压留有充足裕量。
