48V输入稳压芯片PW2153，150V超宽输入10A输出恒压恒流方案

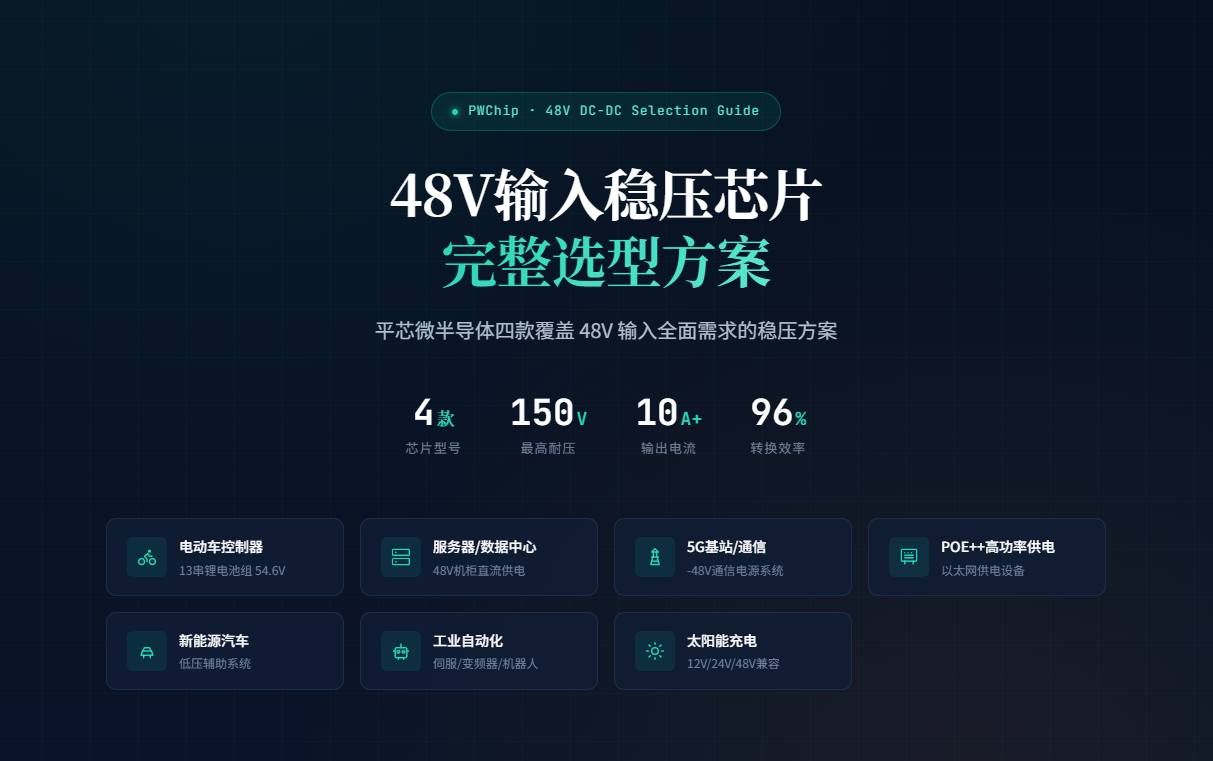

48V 输入稳压芯片完整选型方案

平芯微半导体四款覆盖 48V 输入全面需求的稳压方案

4 款 芯片型号

150V 最高耐压

10A+ 输出电流

96% 转换效率

电动车控制器

13 串锂电池组 54.6V

服务器 / 数据中心

48V 机柜直流供电

5G 基站 / 通信

-48V 通信电源系统

POE++ 高功率供电

以太网供电设备

新能源汽车

低压辅助系统

工业自动化

伺服 / 变频器 / 机器人

太阳能充电

12V/24V/48V 兼容

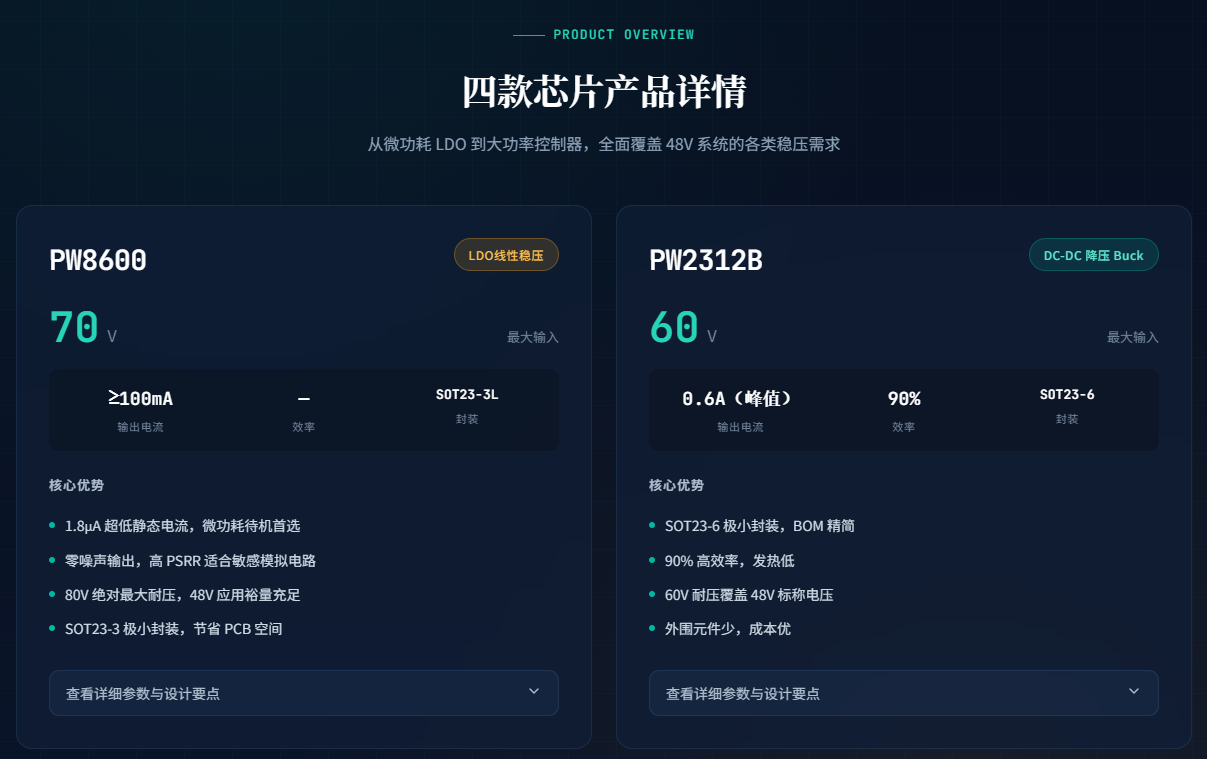

四款芯片产品详情

从微功耗 LDO 到大功率控制器，全面覆盖 48V 系统的各类稳压需求

PW8600

LDO 线性稳压

70 V 最大输入

≥100mA 输出电流

— 效率

SOT23-3L 封装

核心优势

1.8 μ A 超低静态电流，微功耗待机首选

零噪声输出，高 PSRR 适合敏感模拟电路

80V 绝对最大耐压， 48V 应用裕量充足

SOT23-3 极小封装，节省 PCB 空间

PW2312B

DC-DC 降压 Buck

60 V 最大输入

0.6A （峰值）输出电流

90% 效率

SOT23-6 封装

核心优势

SOT23-6 极小封装， BOM 精简

90% 高效率，发热低

60V 耐压覆盖 48V 标称电压

外围元件少，成本优

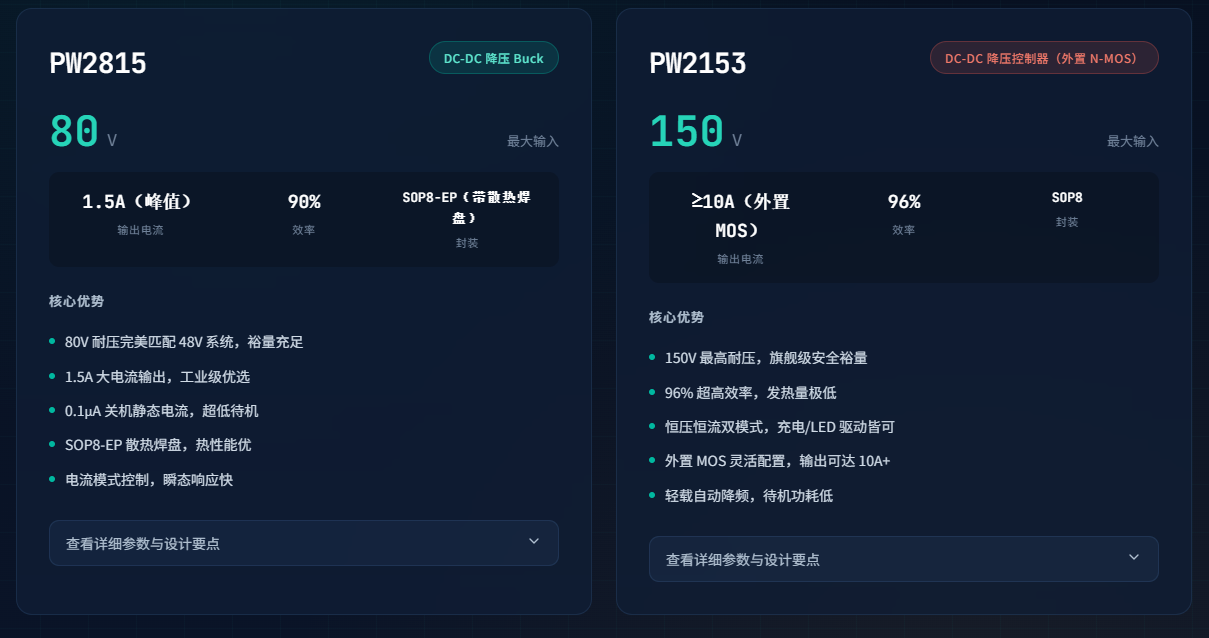

PW2815

DC-DC 降压 Buck

80 V 最大输入

1.5A （峰值）输出电流

90% 效率

SOP8-EP （带散热焊盘）封装

核心优势

80V 耐压完美匹配 48V 系统，裕量充足

1.5A 大电流输出，工业级优选

0.1 μ A 关机静态电流，超低待机

SOP8-EP 散热焊盘，热性能优

电流模式控制，瞬态响应快

PW2153

DC-DC 降压控制器（外置 N-MOS ）

150 V 最大输入

≥10A （外置 MOS ）输出电流

96% 效率

SOP8 封装

核心优势

150V 最高耐压，旗舰级安全裕量

96% 超高效率，发热量极低

恒压恒流双模式，充电 /LED 驱动皆可

外置 MOS 灵活配置，输出可达 10A+

轻载自动降频，待机功耗低

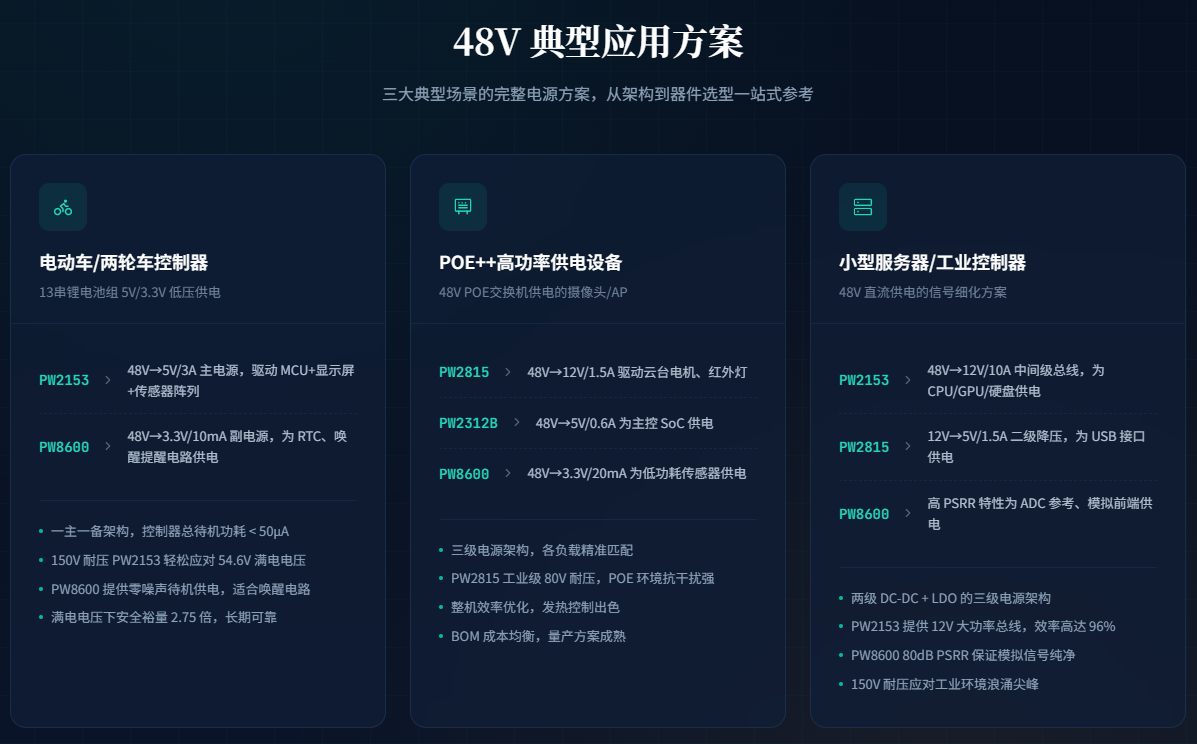

48V 典型应用方案

三大典型场景的完整电源方案，从架构到器件选型一站式参考

电动车 / 两轮车控制器

13 串锂电池组 5V/3.3V 低压供电

PW2153 48V → 5V/3A 主电源，驱动 MCU+ 显示屏 + 传感器阵列

PW8600 48V → 3.3V/10mA 副电源，为 RTC 、唤醒提醒电路供电

一主一备架构，控制器总待机功耗 < 50 μ A

150V 耐压 PW2153 轻松应对 54.6V 满电电压

PW8600 提供零噪声待机供电，适合唤醒电路

满电电压下安全裕量 2.75 倍，长期可靠

POE++ 高功率供电设备

48V POE 交换机供电的摄像头 /AP

PW2815 48V → 12V/1.5A 驱动云台电机、红外灯

PW2312B 48V → 5V/0.6A 为主控 SoC 供电

PW8600 48V → 3.3V/20mA 为低功耗传感器供电

三级电源架构，各负载精准匹配

PW2815 工业级 80V 耐压， POE 环境抗干扰强

整机效率优化，发热控制出色

BOM 成本均衡，量产方案成熟

小型服务器 / 工业控制器

48V 直流供电的信号细化方案

PW2153 48V → 12V/10A 中间级总线，为 CPU/GPU/ 硬盘供电

PW2815 12V → 5V/1.5A 二级降压，为 USB 接口供电

PW8600 高 PSRR 特性为 ADC 参考、模拟前端供电

两级 DC-DC + LDO 的三级电源架构

PW2153 提供 12V 大功率总线，效率高达 96%

PW8600 80dB PSRR 保证模拟信号纯净

150V 耐压应对工业环境浪涌尖峰
