36V降压稳压芯片怎么选？LDO vs DC-DC对比：PW8600/PW2312B/PW2815

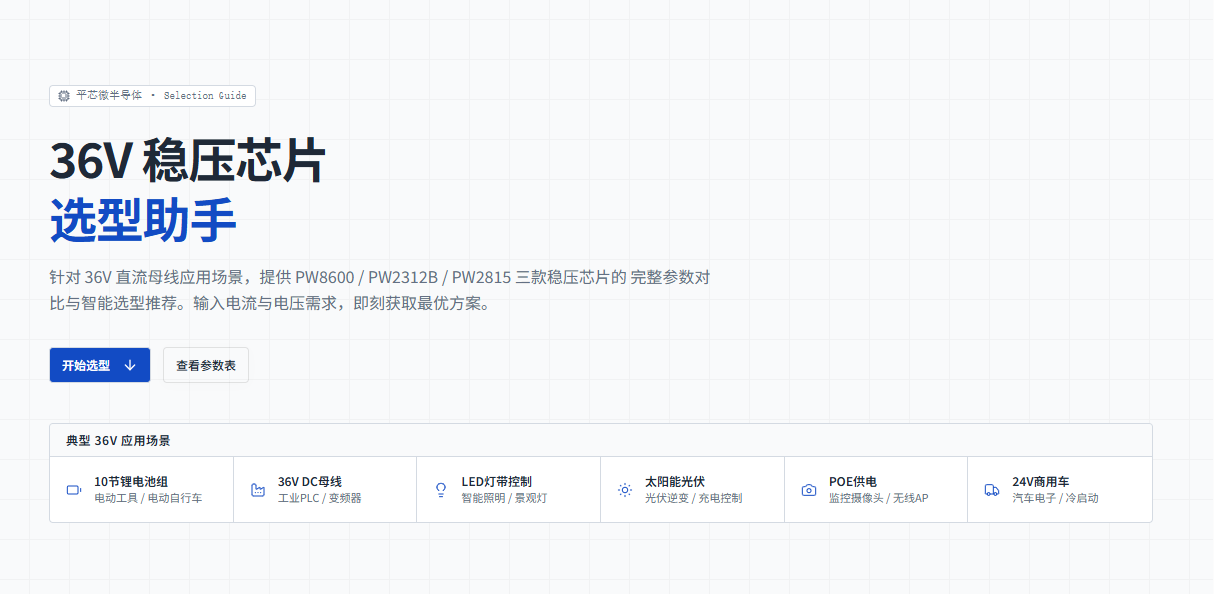

36V 稳压芯片选型助手

针对 36V 直流母线应用场景，提供 PW8600 / PW2312B / PW2815 三款稳压芯片的 完整参数对比与智能选型推荐。输入电流与电压需求，即刻获取最优方案。

典型 36V 应用场景

10节锂电池组 电动工具 / 电动自行车

36V DC母线 工业PLC / 变频器

LED灯带控制 智能照明 / 景观灯

太阳能光伏 光伏逆变 / 充电控制

POE供电 监控摄像头 / 无线AP

24V商用车 汽车电子 / 冷启动

芯片参数详情

核心参数、设计要点、电压配置与适用场景

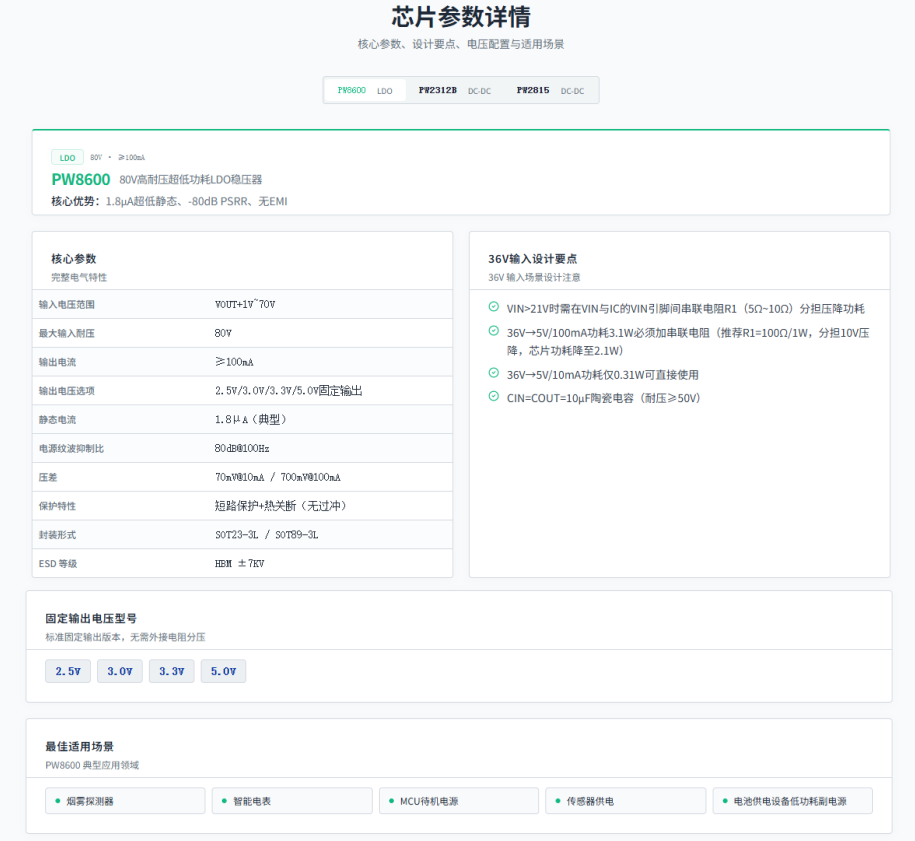

PW8600 80V高耐压超低功耗LDO稳压器

核心优势：1.8μA超低静态、-80dB PSRR、无EMI

36V输入设计要点

36V 输入场景设计注意

VIN>21V时需在VIN与IC的VIN引脚间串联电阻R1（5Ω~10Ω）分担压降功耗

36V→5V/100mA功耗3.1W必须加串联电阻（推荐R1=100Ω/1W，分担10V压降，芯片功耗降至2.1W）

36V→5V/10mA功耗仅0.31W可直接使用

CIN=COUT=10μF陶瓷电容（耐压≥50V）

固定输出电压型号

标准固定输出版本，无需外接电阻分压

2.5V 3.0V 3.3V 5.0V

最佳适用场景

PW8600 典型应用领域

烟雾探测器 智能电表 MCU待机电源 传感器供电 电池供电设备低功耗副电源

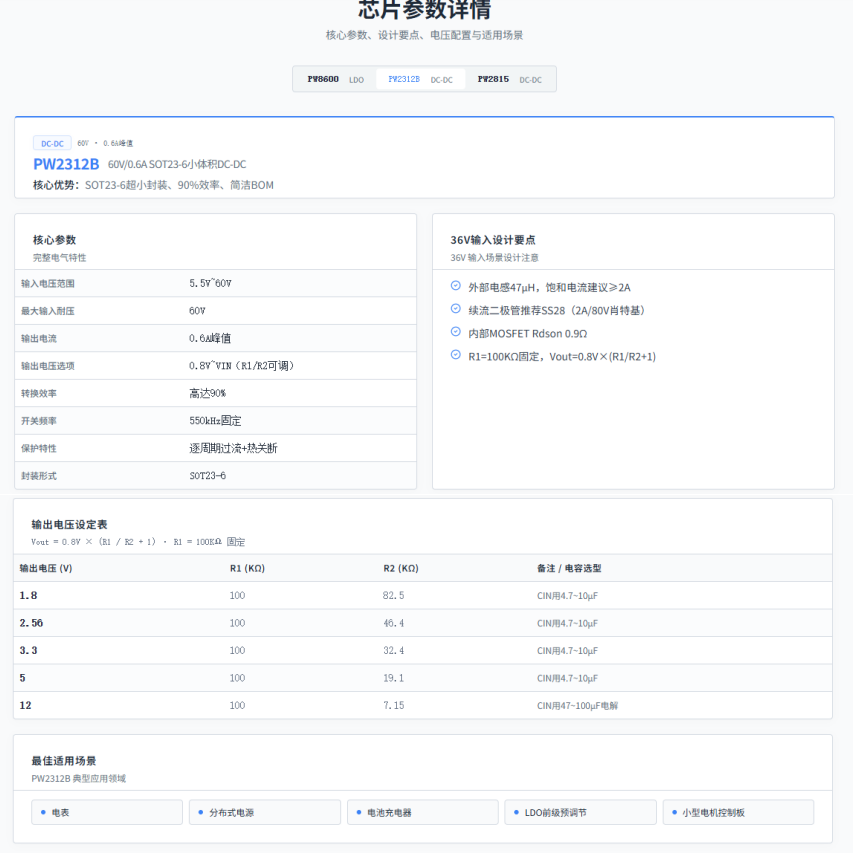

PW2312B 60V/0.6A SOT23-6小体积DC-DC

核心优势：SOT23-6超小封装、90%效率、简洁BOM

36V输入设计要点

36V 输入场景设计注意

外部电感47μH，饱和电流建议≥2A

续流二极管推荐SS28（2A/80V肖特基）

内部MOSFET Rdson 0.9Ω

R1=100KΩ固定，Vout=0.8V×(R1/R2+1)

最佳适用场景

PW2312B 典型应用领域

电表 分布式电源 电池充电器 LDO前级预调节 小型电机控制板

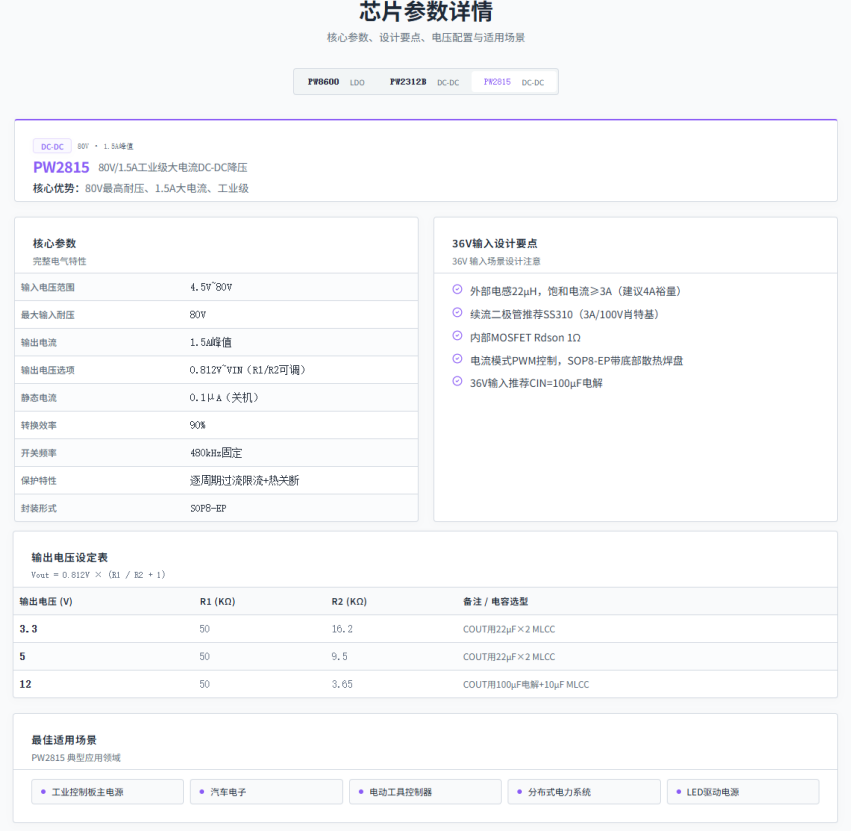

PW2815 80V/1.5A工业级大电流DC-DC降压

核心优势：80V最高耐压、1.5A大电流、工业级

36V输入设计要点

36V 输入场景设计注意

外部电感22μH，饱和电流≥3A（建议4A裕量）

续流二极管推荐SS310（3A/100V肖特基）

内部MOSFET Rdson 1Ω

电流模式PWM控制，SOP8-EP带底部散热焊盘

36V输入推荐CIN=100μF电解

最佳适用场景

PW2815 典型应用领域

工业控制板主电源

汽车电子

电动工具控制器

分布式电力系统

LED驱动电源

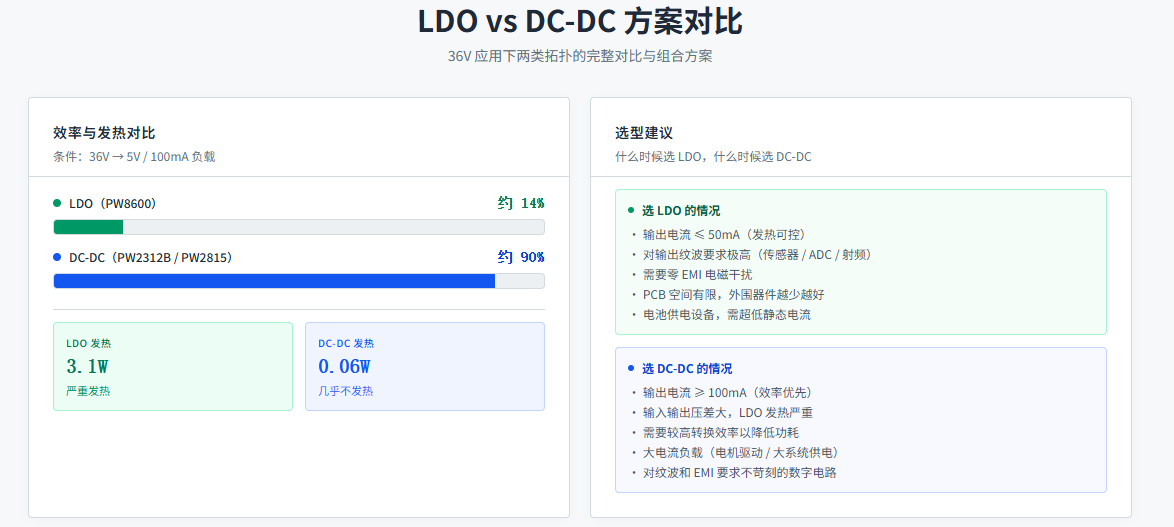

LDO vs DC-DC 方案对比

36V 应用下两类拓扑的完整对比与组合方案

选型建议

什么时候选 LDO，什么时候选 DC-DC

选 LDO 的情况

• 输出电流 ≤ 50mA（发热可控）

• 对输出纹波要求极高（传感器 / ADC / 射频）

• 需要零 EMI 电磁干扰

• PCB 空间有限，外围器件越少越好

• 电池供电设备，需超低静态电流

选 DC-DC 的情况

• 输出电流 ≥ 100mA（效率优先）

• 输入输出压差大，LDO 发热严重

• 需要较高转换效率以降低功耗

• 大电流负载（电机驱动 / 大系统供电）

• 对纹波和 EMI 要求不苛刻的数字电路

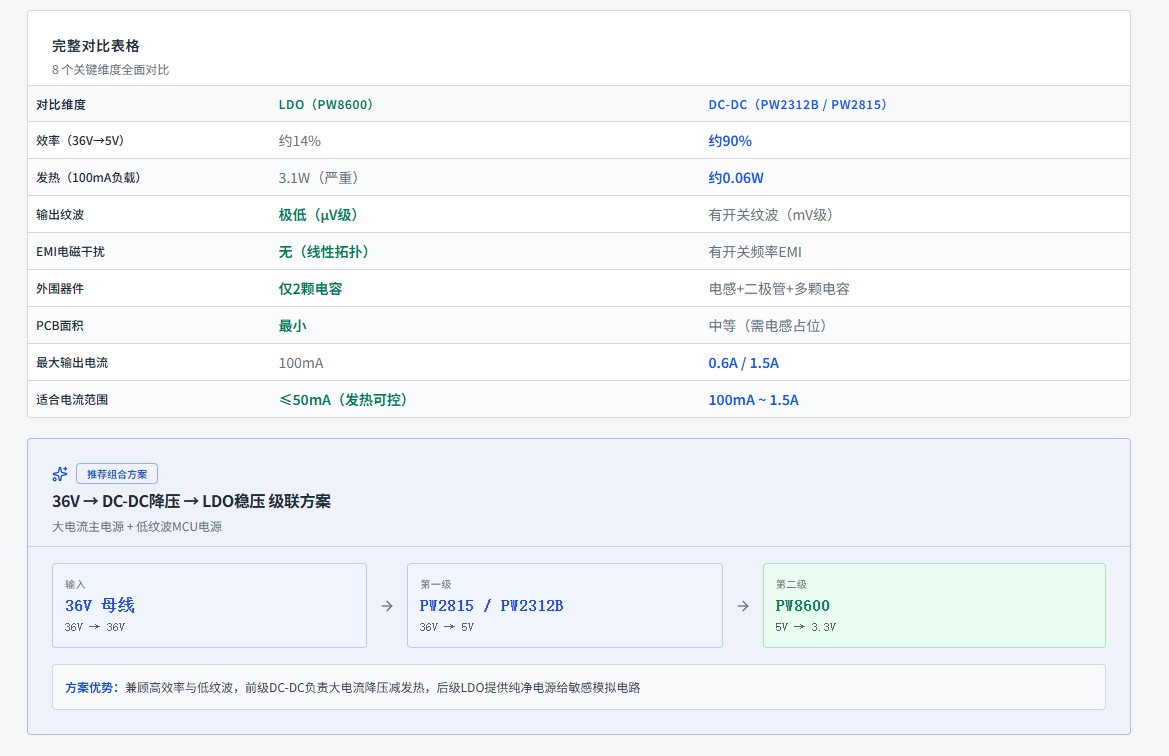

36V → DC-DC降压 → LDO稳压 级联方案

大电流主电源 + 低纹波MCU电源

输入 36V 母线 36V → 36V

第一级 PW2815 / PW2312B 36V → 5V

第二级 PW8600 5V → 3.3V

方案优势：兼顾高效率与低纹波，前级DC-DC负责大电流降压减发热，后级LDO提供纯净电源给敏感模拟电路

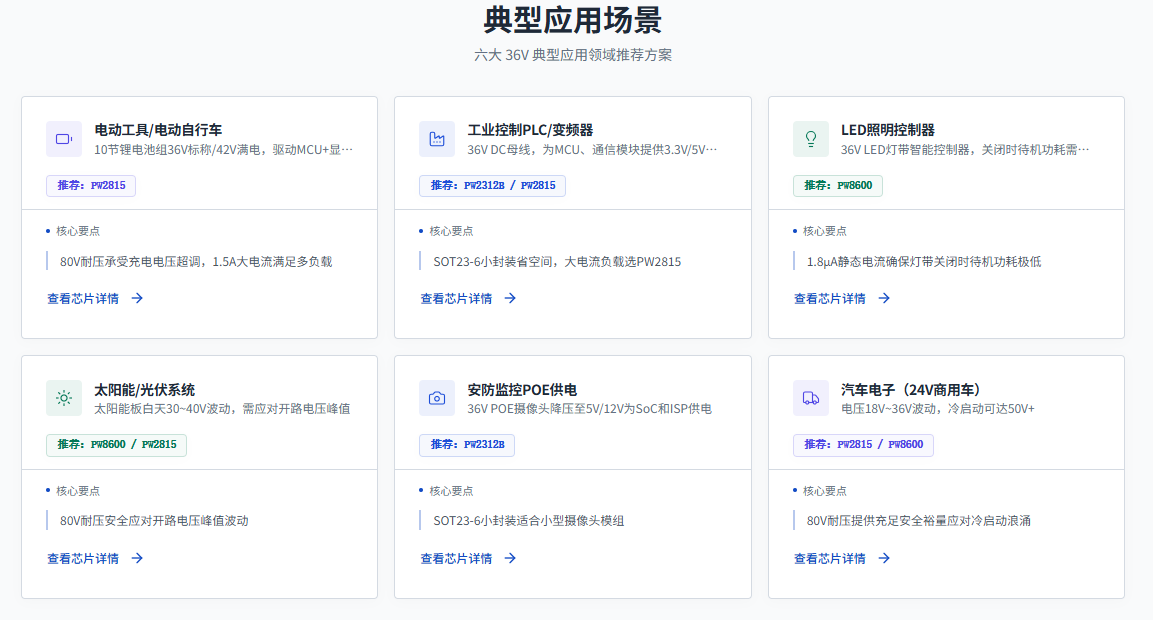

典型应用场景

六大 36V 典型应用领域推荐方案

电动工具/电动自行车

10节锂电池组36V标称/42V满电，驱动MCU+显示+传感器

推荐：PW2815

核心要点

80V耐压承受充电电压超调，1.5A大电流满足多负载

工业控制PLC/变频器

36V DC母线，为MCU、通信模块提供3.3V/5V供电

推荐：PW2312B / PW2815

核心要点

SOT23-6小封装省空间，大电流负载选PW2815

LED照明控制器

36V LED灯带智能控制器，关闭时待机功耗需极低

推荐：PW8600

核心要点

1.8μA静态电流确保灯带关闭时待机功耗极低

太阳能/光伏系统

太阳能板白天30~40V波动，需应对开路电压峰值

推荐：PW8600 / PW2815

核心要点

80V耐压安全应对开路电压峰值波动

安防监控POE供电

36V POE摄像头降压至5V/12V为SoC和ISP供电

推荐：PW2312B

核心要点

SOT23-6小封装适合小型摄像头模组

汽车电子（24V商用车）

电压18V~36V波动，冷启动可达50V+

推荐：PW2815 / PW8600

核心要点

80V耐压提供充足安全裕量应对冷启动浪涌

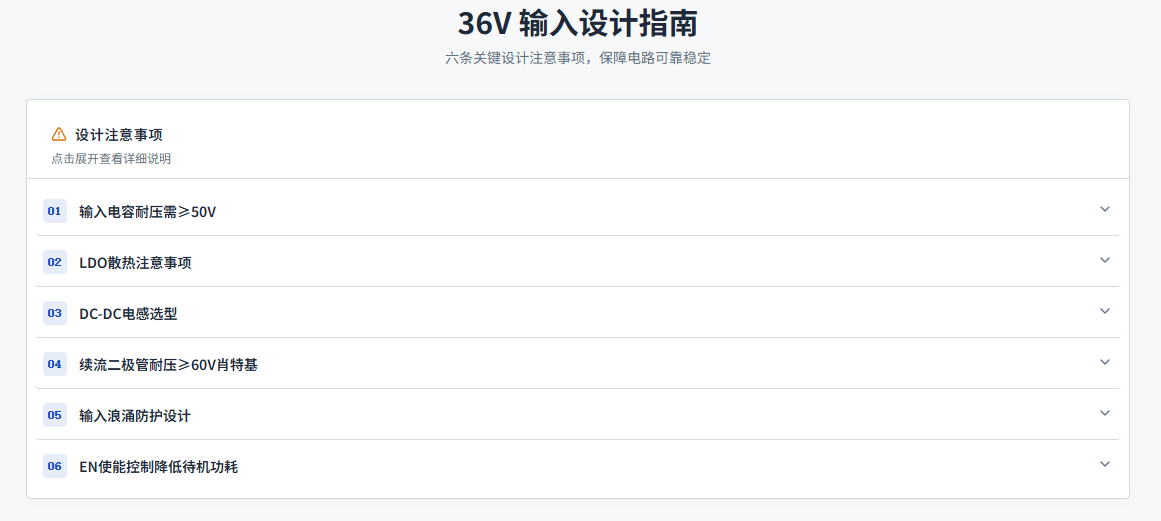

36V 输入设计指南

六条关键设计注意事项，保障电路可靠稳定

01输入电容耐压需≥50V

输入电容耐压≥50V（推荐63V），切勿用50V耐压电容工作在36V，裕量不足容易导致电容击穿失效。

≥50V 推荐63V

02LDO散热注意事项

PW8600在36V→5V/50mA时功耗1.55W，SOT89-3L热阻约120℃/W会超标；建议串100Ω/1W电阻分担5V压降，更大电流选DC-DC。

1.55W 100Ω/1W ≤20mA

03DC-DC电感选型

PW2312B用47μH电感（饱和电流≥1.5A建议2A裕量）；PW2815用22μH电感（饱和电流≥3A建议4A裕量）；推荐屏蔽功率电感减小EMI。

47μH 22μH 屏蔽电感

04续流二极管耐压≥60V肖特基

PW2312B推荐SS28（2A/80V）或SS34（3A/40V）；PW2815推荐SS310（3A/100V），确保足够耐压裕量。

≥60V SS28 SS310

05输入浪涌防护设计

并联TVS管（43V钳位/600W）；输入电解电容100μF/63V并联陶瓷电容10μF/50V；电池供电增加防反接二极管。

43V钳位/600W 100μF/63V 10μF/50V

06EN使能控制降低待机功耗

PW2815带EN引脚，待机时拉低EN静态电流降至0.1μA；配合PW8600的1.8μA待机电流，系统待机功耗控制在微安级。

0.1μA 1.8μA 微安级
