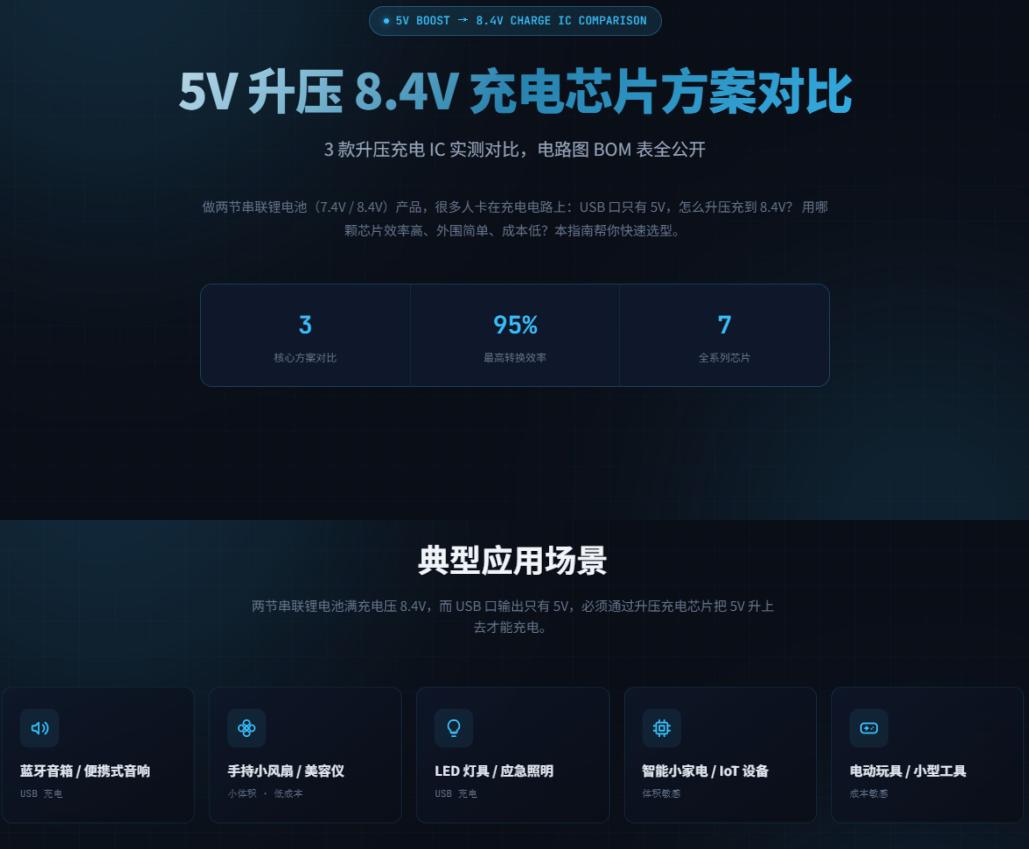

5V 升压 8.4V 充电芯片方案对比
3 款升压充电 IC 实测对比,电路图 BOM 表全公开
做两节串联锂电池( 7.4V / 8.4V )产品,很多人卡在充电电路上: USB 口只有 5V ,怎么升压充到 8.4V ? 用哪颗芯片效率高、外围简单、成本低?本指南帮你快速选型。
3 核心方案对比
95% 最高转换效率
7 全系列芯片
典型应用场景
两节串联锂电池满充电压 8.4V ,而 USB 口输出只有 5V ,必须通过升压充电芯片把 5V 升上去才能充电。
蓝牙音箱 / 便携式音响
USB 充电
手持小风扇 / 美容仪
小体积 · 低成本
LED 灯具 / 应急照明
USB 充电
智能小家电 / IoT 设备
体积敏感
电动玩具 / 小型工具
成本敏感
3 款核心方案详解
针对不同需求,选择最适合的升压充电芯片方案

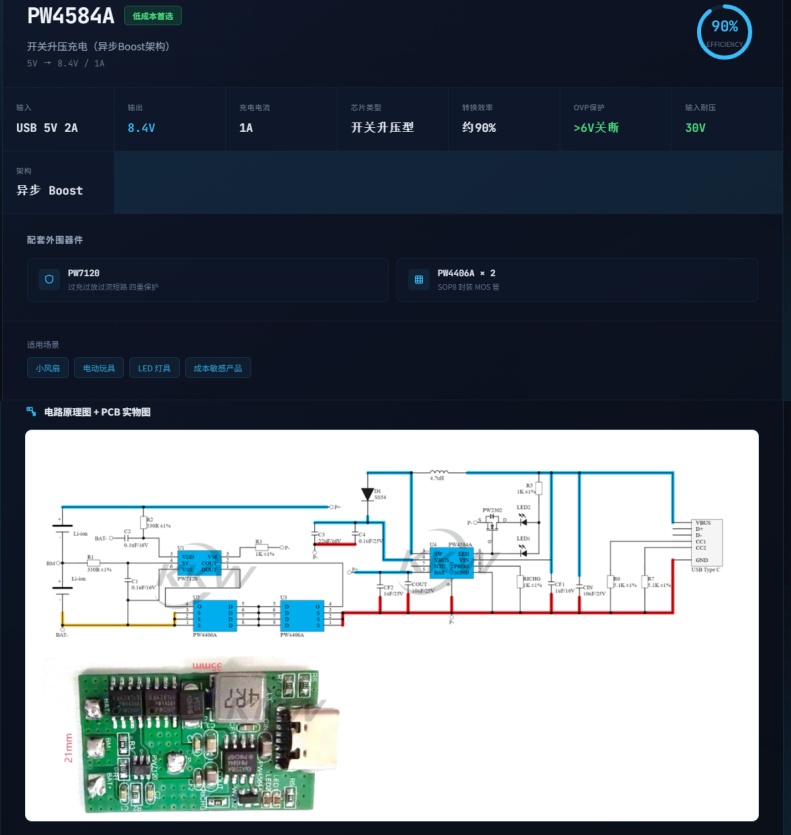

PW4584A低成本首选
开关升压充电(异步 Boost 架构)
5V → 8.4V / 1A
输入 USB 5V 2A
输出 8.4V
充电电流 1A
芯片类型 开关升压型
转换效率 约90%
OVP 保护 >6V 关断
输入耐压 30V
架构 异步 Boost
配套外围器件
PW7120 过充过放过流短路 四重保护
PW4406A × 2 SOP8 封装 MOS 管
适用场景
小风扇 电动玩具 LED 灯具 成本敏感产品

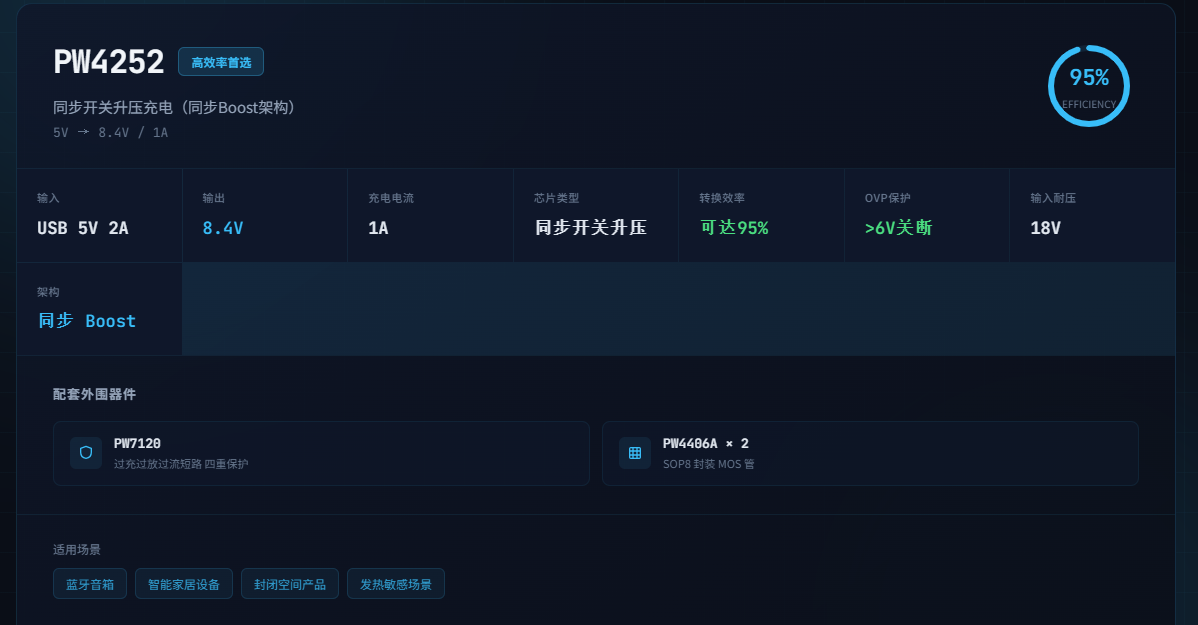

PW4252高效率首选
同步开关升压充电(同步 Boost 架构)
5V → 8.4V / 1A
输入 USB 5V 2A
输出 8.4V
充电电流 1A
芯片类型 同步开关升压
转换效率 可达95%
OVP 保护 >6V 关断
输入耐压 18V
架构 同步 Boost
配套外围器件
PW7120 过充过放过流短路 四重保护
PW4406A × 2 SOP8 封装 MOS 管
适用场景
蓝牙音箱 智能家居设备 封闭空间产品 发热敏感场景

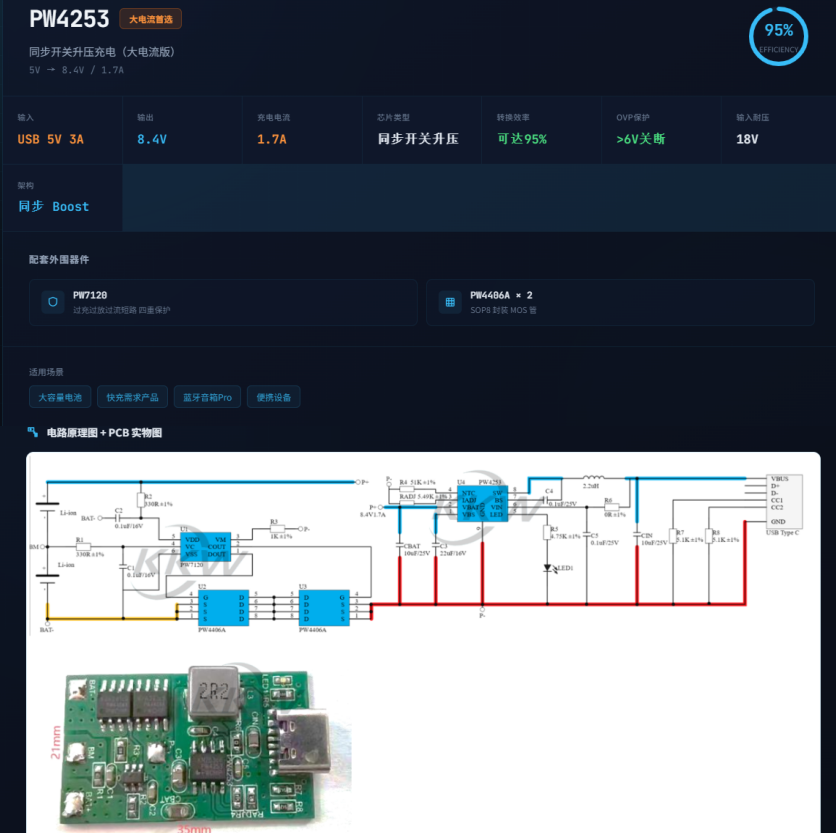

PW4253大电流首选
同步开关升压充电(大电流版)
5V → 8.4V / 1.7A
输入 USB 5V 3A
输出 8.4V
充电电流 1.7A
芯片类型 同步开关升压
转换效率 可达95%
OVP 保护 >6V 关断
输入耐压 18V
架构 同步 Boost
配套外围器件
PW7120 过充过放过流短路 四重保护
PW4406A × 2 SOP8 封装 MOS 管
适用场景
大容量电池 快充需求产品 蓝牙音箱 Pro 便携设备

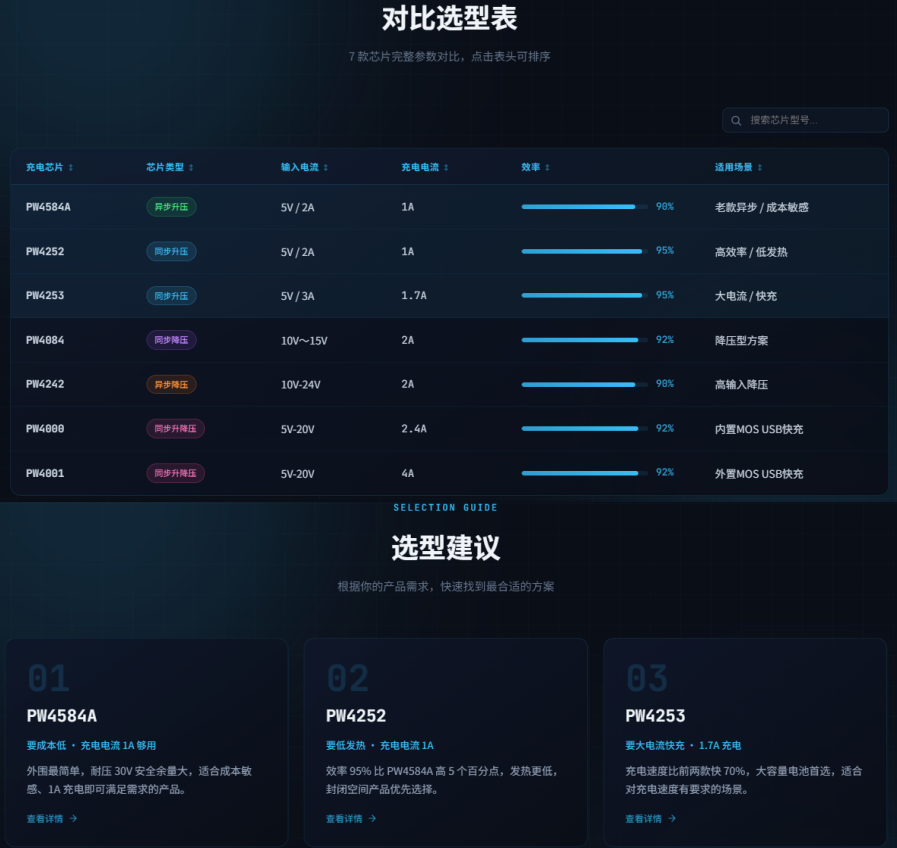

选型建议
根据你的产品需求,快速找到最合适的方案
01 PW4584A
要成本低 · 充电电流 1A 够用
外围最简单,耐压 30V 安全余量大,适合成本敏感、 1A 充电即可满足需求的产品。
02 PW4252
要低发热 · 充电电流 1A
效率 95% 比 PW4584A 高 5 个百分点,发热更低,封闭空间产品优先选择。
查看详情
03 PW4253
要大电流快充 · 1.7A 充电
充电速度比前两款快 70% ,大容量电池首选,适合对充电速度有要求的场景。

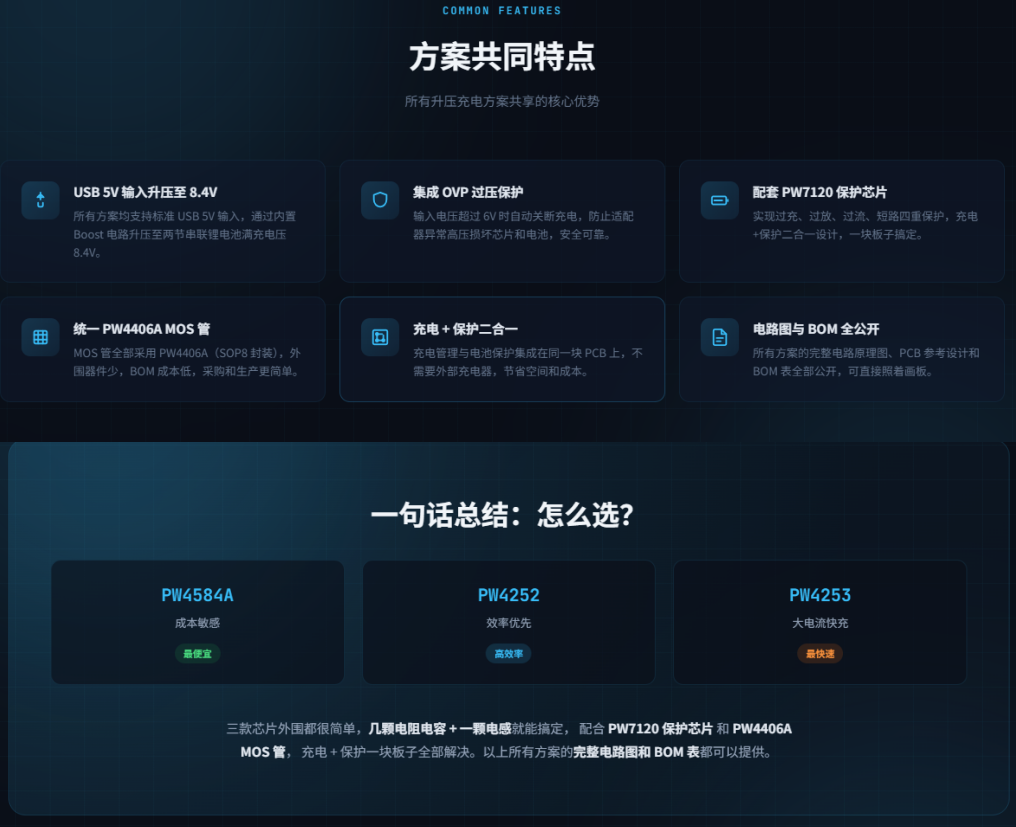

方案共同特点
所有升压充电方案共享的核心优势
USB 5V 输入升压至 8.4V
所有方案均支持标准 USB 5V 输入,通过内置 Boost 电路升压至两节串联锂电池满充电压 8.4V 。
集成 OVP 过压保护
输入电压超过 6V 时自动关断充电,防止适配器异常高压损坏芯片和电池,安全可靠。
配套 PW7120 保护芯片
实现过充、过放、过流、短路四重保护,充电 + 保护二合一设计,一块板子搞定。
统一 PW4406A MOS 管
MOS 管全部采用 PW4406A ( SOP8 封装),外围器件少, BOM 成本低,采购和生产更简单。
充电 + 保护二合一
充电管理与电池保护集成在同一块 PCB 上,不需要外部充电器,节省空间和成本。
电路图与 BOM 全公开
所有方案的完整电路原理图、 PCB 参考设计和 BOM 表全部公开,可直接照着画板。
一句话总结:怎么选?
PW4584A 成本敏感 最便宜
PW4252 效率优先 高效率
PW4253 大电流快充 最快速
三款芯片外围都很简单,几颗电阻电容 + 一颗电感就能搞定, 配合 PW7120 保护芯片 和 PW4406A MOS 管, 充电 + 保护一块板子全部解决。以上所有方案的完整电路图和 BOM 表都可以提供。
