三节串联锂电池充电管理芯片IC，11.1V电池组从充电到保护一篇电路图全透

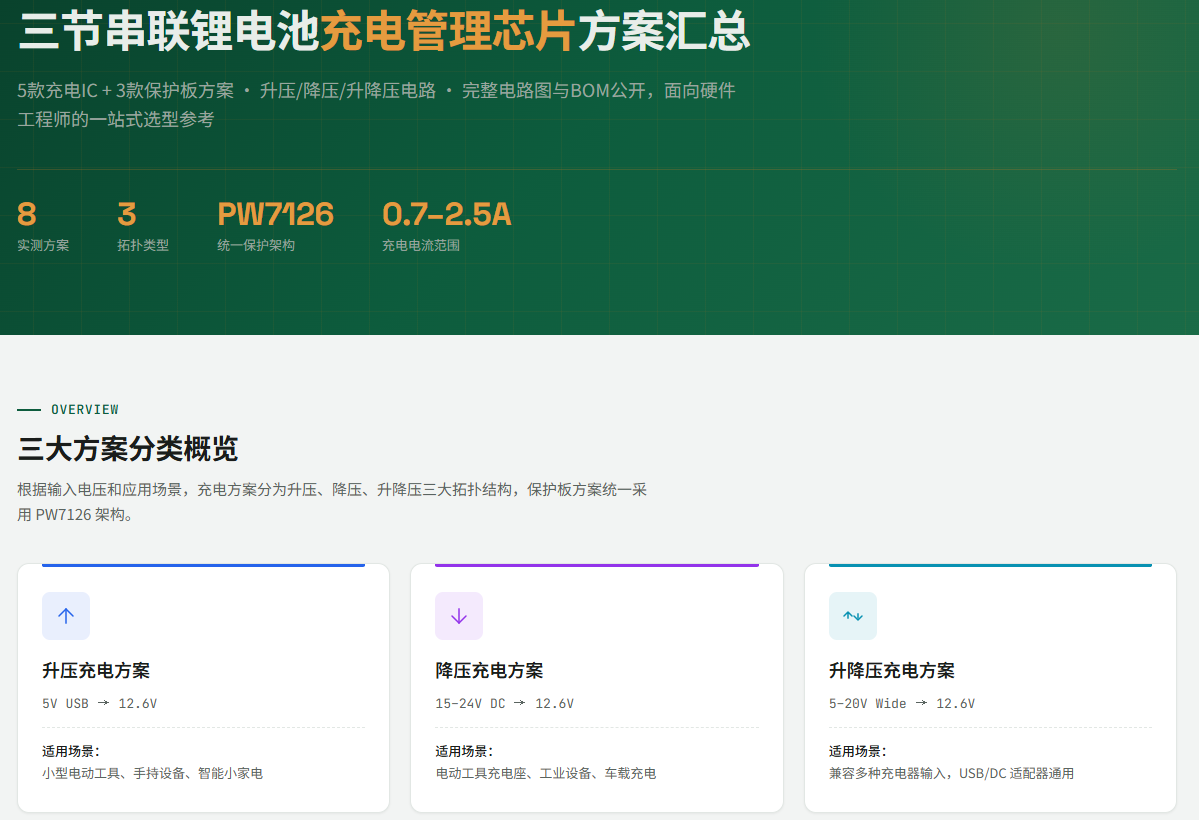

三节串联锂电池充电管理芯片方案汇总

5 款充电 IC + 3 款保护板方案 · 升压 / 降压 / 升降压电路 · 完整电路图与 BOM 公开，面向硬件工程师的一站式选型参考

8实测方案

3拓扑类型

PW7126统一保护架构

0.7–2.5A充电电流范围

三大方案分类概览

根据输入电压和应用场景，充电方案分为升压、降压、升降压三大拓扑结构，保护板方案统一采用 PW7126 架构。

升压充电方案

5V USB → 12.6V

适用场景：
小型电动工具、手持设备、智能小家电

降压充电方案

15–24V DC → 12.6V

适用场景：
电动工具充电座、工业设备、车载充电

升降压充电方案

5–20V Wide → 12.6V

适用场景：
兼容多种充电器输入， USB/DC 适配器通用

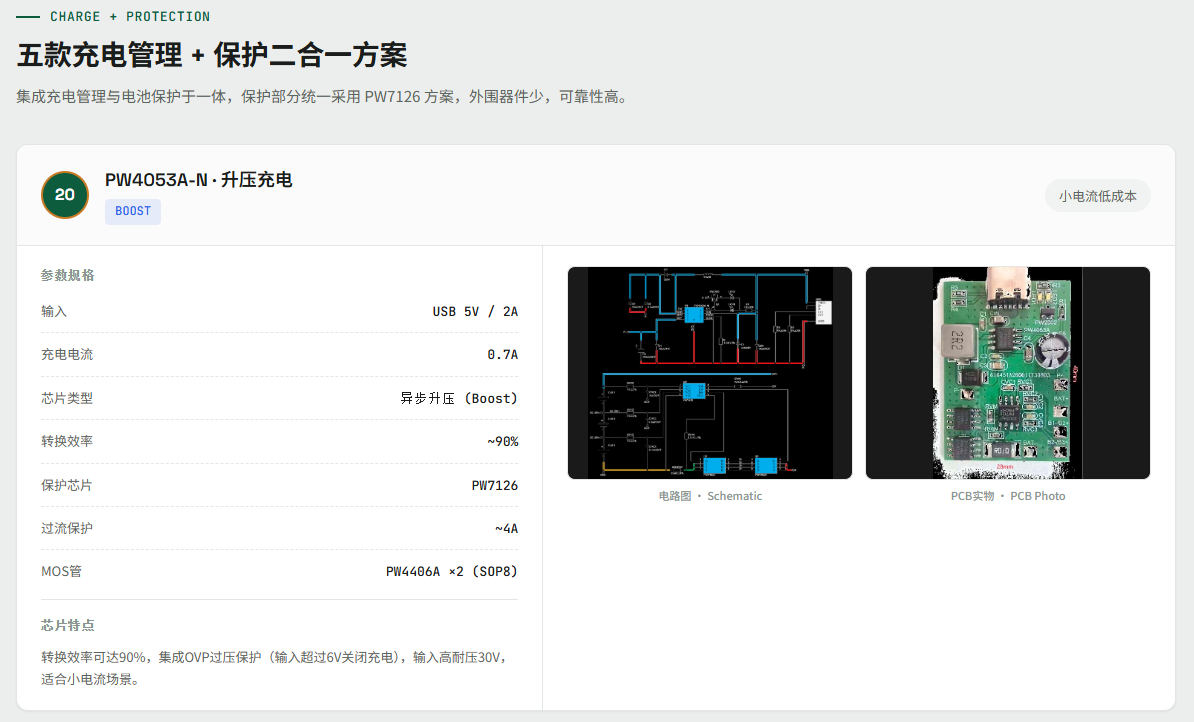

五款充电管理 + 保护二合一方案

集成充电管理与电池保护于一体，保护部分统一采用 PW7126 方案，外围器件少，可靠性高。

PW4053A-N · 升压充电 小电流低成本

参数规格

输入USB 5V / 2A

充电电流0.7A

芯片类型 异步升压 (Boost)

转换效率~90%

保护芯片PW7126

过流保护~4A

MOS 管PW4406A ×2 (SOP8)

芯片特点

转换效率可达 90% ，集成 OVP 过压保护（输入超过 6V 关闭充电），输入高耐压 30V ，适合小电流场景。

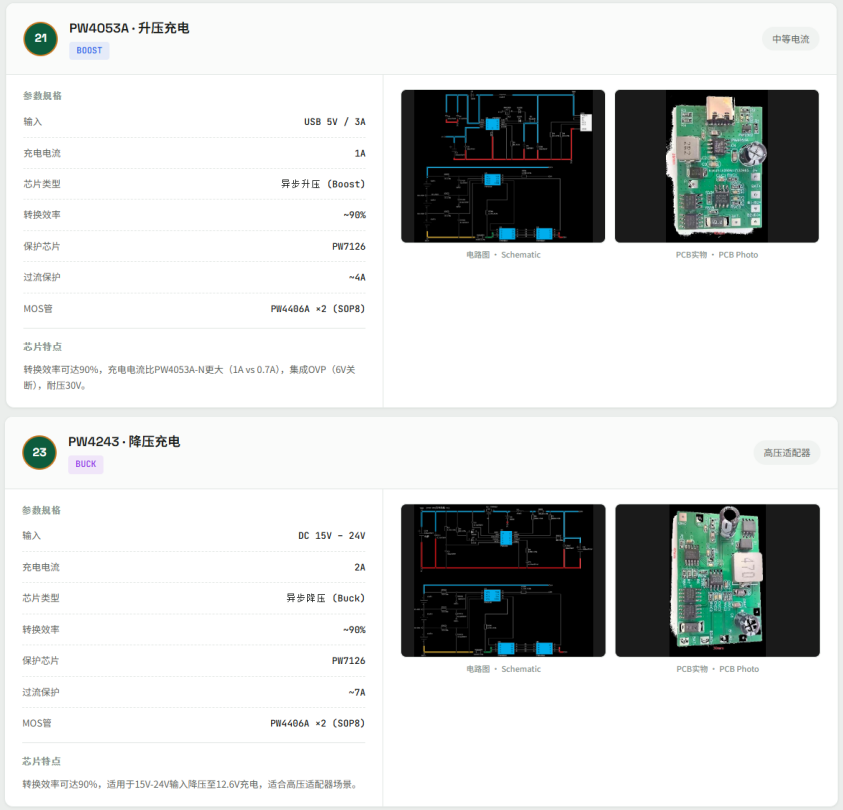

PW4053A · 升压充电 中等电流

参数规格

输入USB 5V / 3A

充电电流1A

芯片类型 异步升压 (Boost)

转换效率~90%

保护芯片PW7126

过流保护~4A

MOS 管PW4406A ×2 (SOP8)

芯片特点

转换效率可达 90% ，充电电流比 PW4053A-N 更大（ 1A vs 0.7A ），集成 OVP （ 6V 关断），耐压 30V 。

PW4243 · 降压充电 高压适配器

参数规格

输入DC 15V – 24V

充电电流2A

芯片类型 异步降压 (Buck)

转换效率~90%

保护芯片PW7126

过流保护~7A

MOS 管PW4406A ×2 (SOP8)

芯片特点

转换效率可达 90% ，适用于 15V-24V 输入降压至 12.6V 充电，适合高压适配器场景。

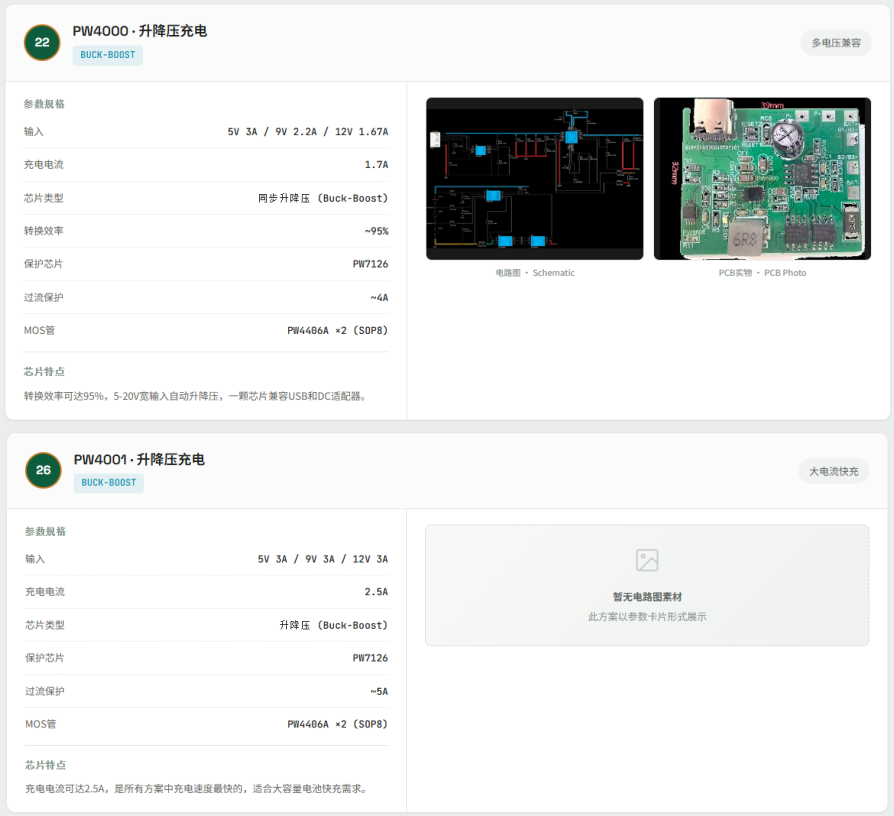

PW4000 · 升降压充电 多电压兼容

参数规格

输入5V 3A / 9V 2.2A / 12V 1.67A

充电电流1.7A

芯片类型 同步升降压 (Buck-Boost)

转换效率~95%

保护芯片PW7126

过流保护~4A

MOS 管PW4406A ×2 (SOP8)

芯片特点

转换效率可达 95% ， 5-20V 宽输入自动升降压，一颗芯片兼容 USB 和 DC 适配器。

PW4001 · 升降压充电 大电流快充

参数规格

输入5V 3A / 9V 3A / 12V 3A

充电电流2.5A

芯片类型 升降压 (Buck-Boost)

保护芯片PW7126

过流保护~5A

MOS 管PW4406A ×2 (SOP8)

芯片特点

充电电流可达 2.5A ，是所有方案中充电速度最快的，适合大容量电池快充需求。

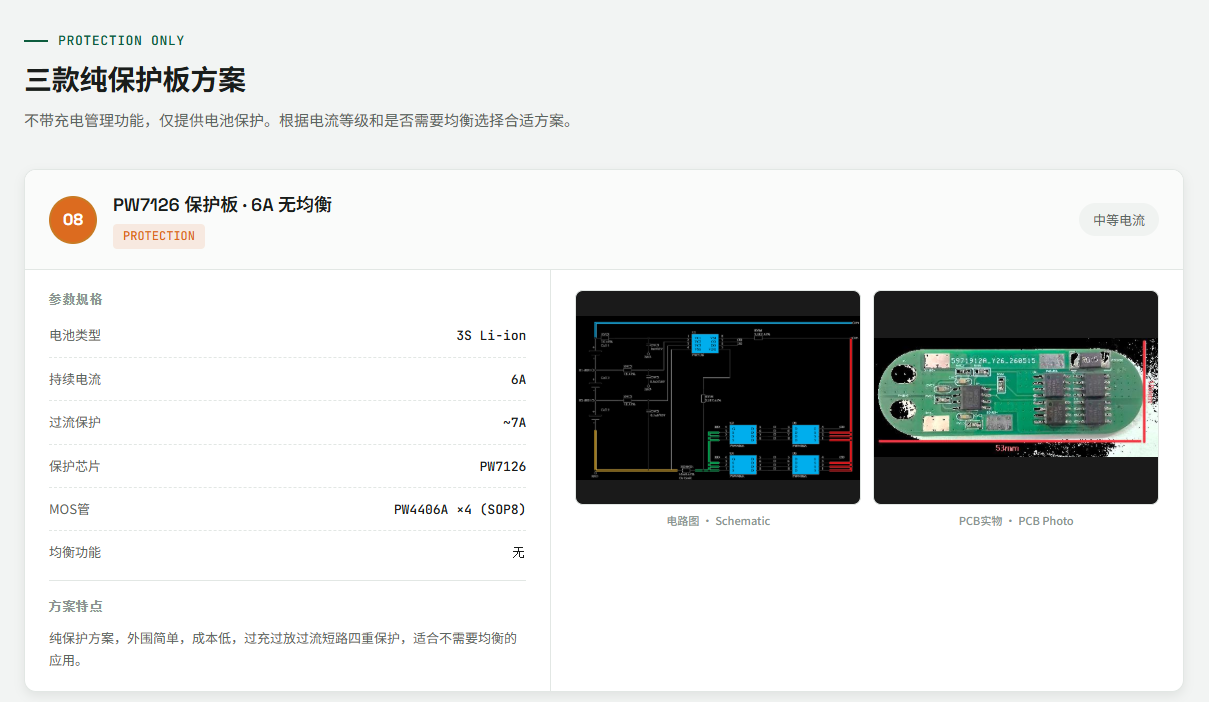

三款纯保护板方案

不带充电管理功能，仅提供电池保护。根据电流等级和是否需要均衡选择合适方案。

PW7126 保护板 · 6A 无均衡 中等电流

参数规格

电池类型3S Li-ion

持续电流6A

过流保护~7A

保护芯片PW7126

MOS 管PW4406A ×4 (SOP8)

均衡功能 无

方案特点

纯保护方案，外围简单，成本低，过充过放过流短路四重保护，适合不需要均衡的应用。

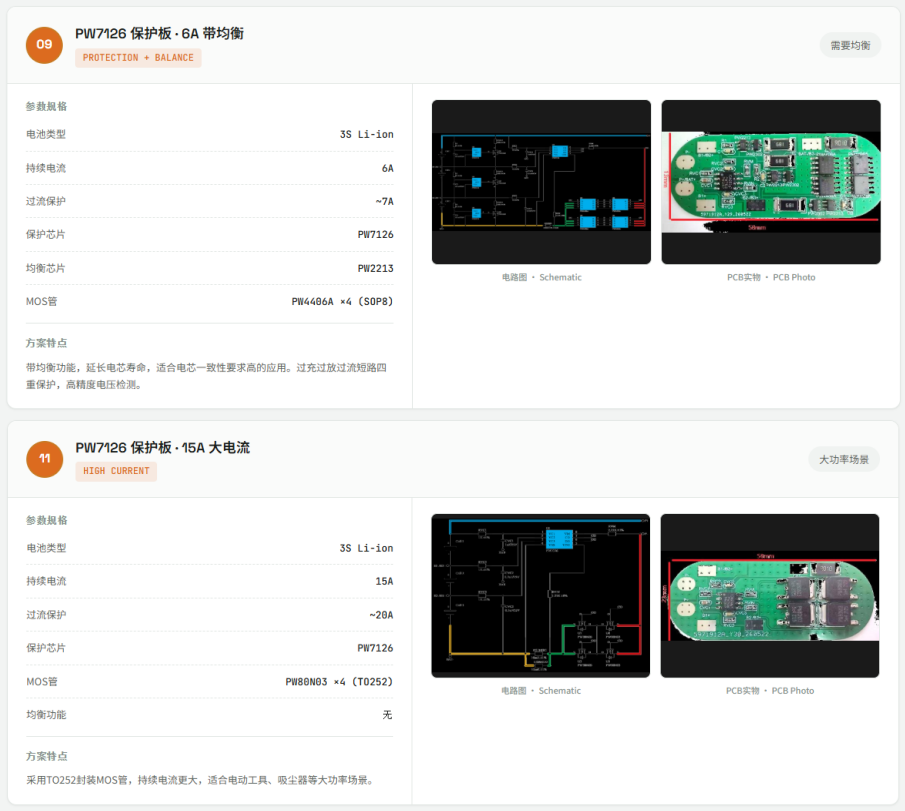

PW7126 保护板 · 6A 带均衡 需要均衡

参数规格

电池类型3S Li-ion

持续电流6A

过流保护~7A

保护芯片PW7126

均衡芯片PW2213

MOS 管PW4406A ×4 (SOP8)

方案特点

带均衡功能，延长电芯寿命，适合电芯一致性要求高的应用。过充过放过流短路四重保护，高精度电压检测。

PW7126 保护板 · 15A 大电流 大功率场景

参数规格

电池类型3S Li-ion

持续电流15A

过流保护~20A

保护芯片PW7126

MOS 管PW80N03 ×4 (TO252)

均衡功能 无

方案特点

采用 TO252 封装 MOS 管，持续电流更大，适合电动工具、吸尘器等大功率场景。

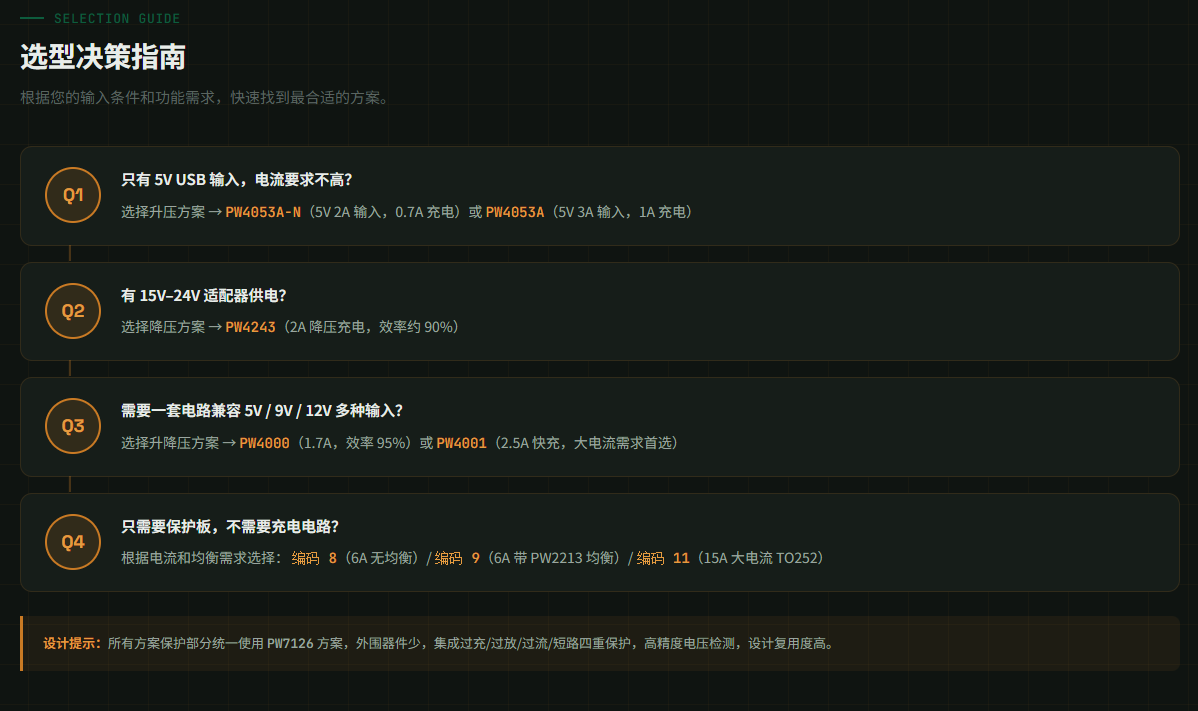

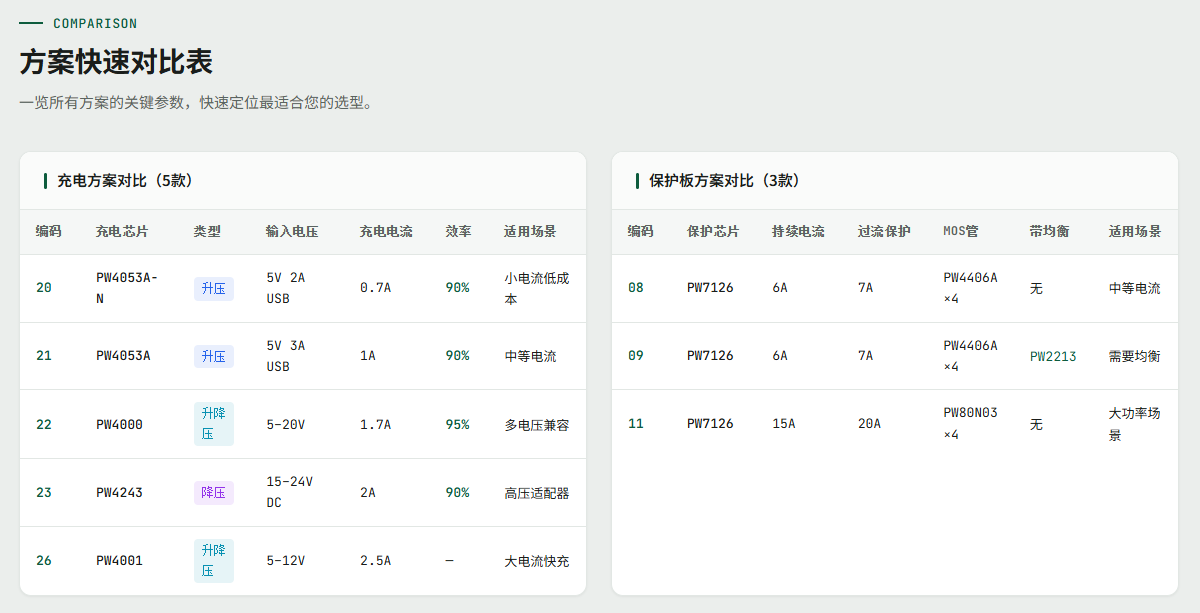

选型决策指南

根据您的输入条件和功能需求，快速找到最合适的方案。

Q1 只有 5V USB 输入，电流要求不高？

选择升压方案 → PW4053A-N （ 5V 2A 输入， 0.7A 充电）或 PW4053A （ 5V 3A 输入， 1A 充电）

Q2 有 15V – 24V 适配器供电？

选择降压方案 → PW4243 （ 2A 降压充电，效率约 90% ）

Q3 需要一套电路兼容 5V / 9V / 12V 多种输入？

选择升降压方案 → PW4000 （ 1.7A ，效率 95% ）或 PW4001 （ 2.5A 快充，大电流需求首选）

Q4 只需要保护板，不需要充电电路？

根据电流和均衡需求选择： 编码 8 （ 6A 无均衡） / 编码 9 （ 6A 带 PW2213 均衡） / 编码 11 （ 15A 大电流 TO252 ）

设计提示：所有方案保护部分统一使用 PW7126 方案，外围器件少，集成过充 / 过放 / 过流 / 短路四重保护，高精度电压检测，设计复用度高。
