两节串联锂电池充电管理芯片IC方案合集，1A到3A充电电流对号入座

充电管理芯片 方案选型工具

针对 7.4V / 8.4V 两节串联锂电池应用，精选 7 款实测充电方案，覆盖升压、降压、升降压三大类型， 帮助硬件工程师快速找到最合适的充电管理芯片。

7 款 实测方案

3 大类 充电拓扑

统一 保护方案

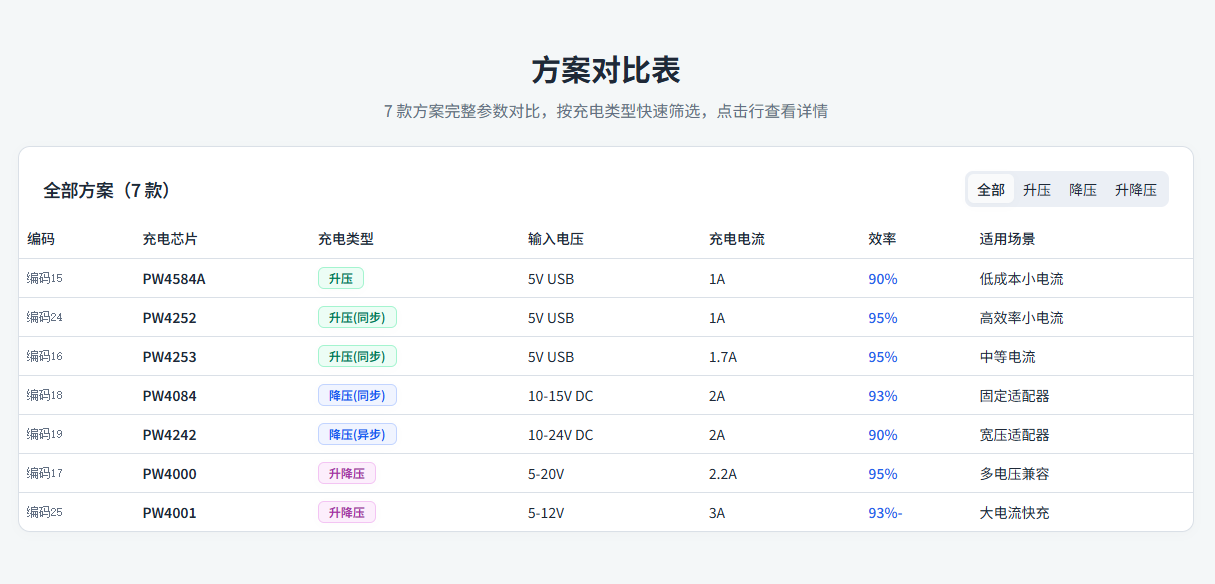

两节串联锂电池充电管理方案

针对 7.4V / 8.4V 两节串联锂电池应用，整理三大类型共 7 款实测充电方案，覆盖 USB 供电、适配器供电及宽压兼容等场景

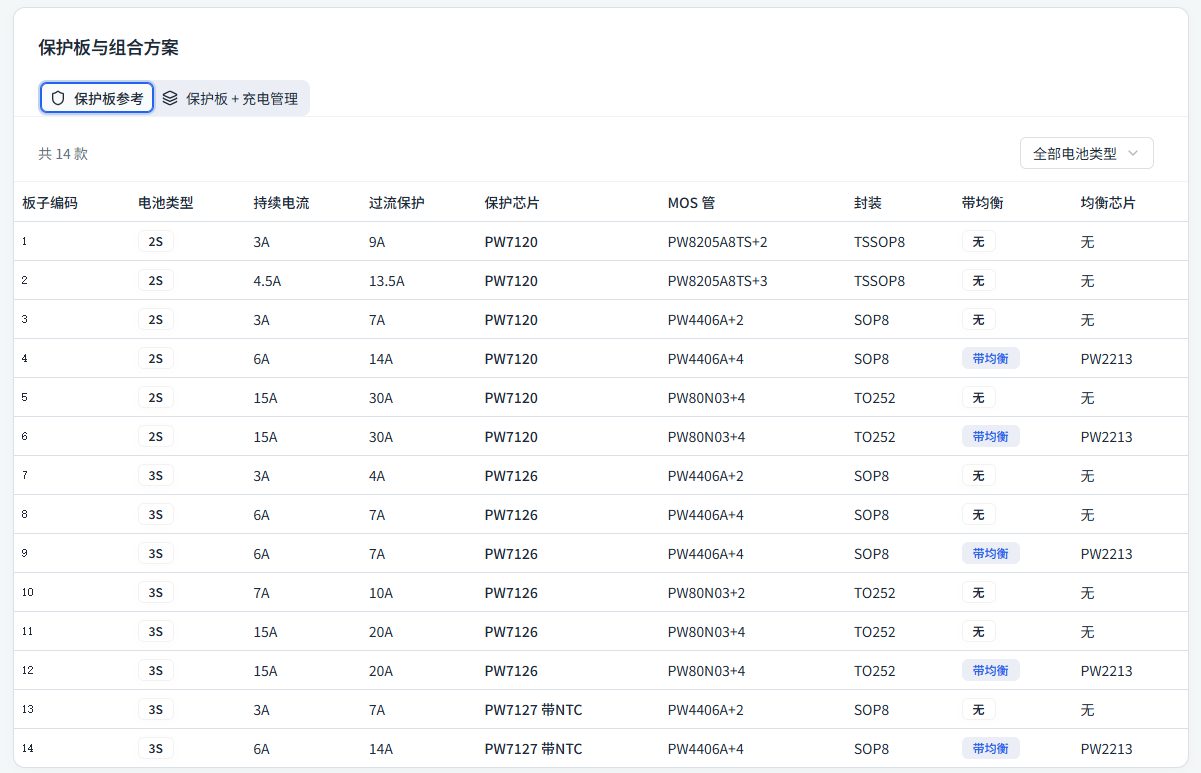

统一保护方案

所有方案保护电路统一采用 PW7120 保护芯片 + PW4406A×2（SOP8 封装）MOS 管，外围器件少，设计简洁可靠

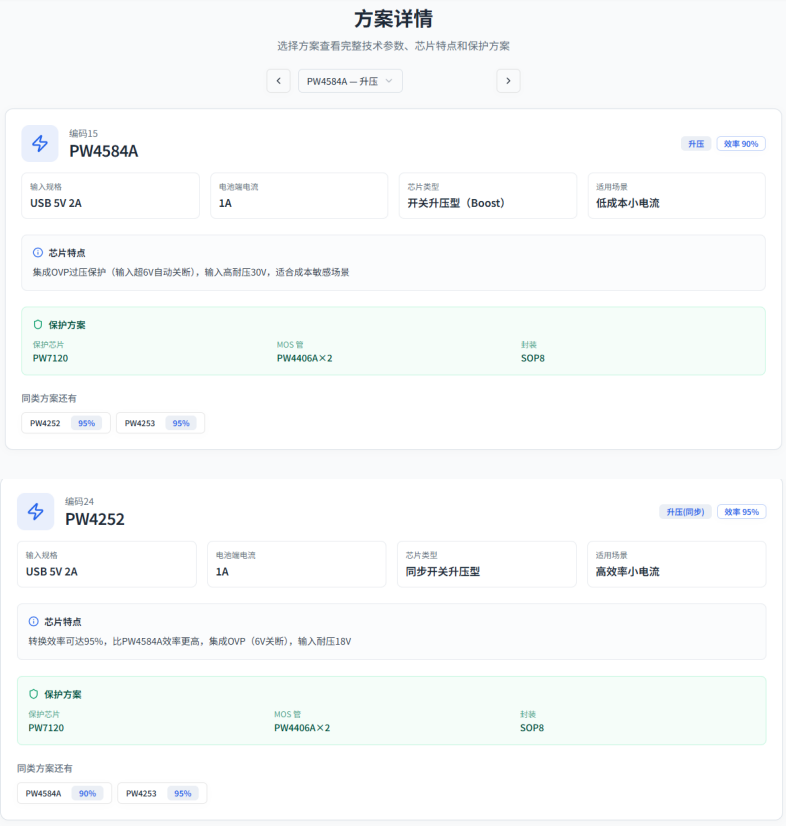

编码15

PW4584A 升压 效率 90%

输入规格 USB 5V 2A

电池端电流 1A

芯片类型 开关升压型（Boost）

适用场景 低成本小电流

芯片特点

集成OVP过压保护（输入超6V自动关断），输入高耐压30V，适合成本敏感场景

保护方案

保护芯片 PW7120

MOS 管 PW4406A×2

封装 SOP8

同类方案还有

PW4252 95%

PW4253 95%

编码24

PW4252 升压(同步) 效率 95%

输入规格 USB 5V 2A

电池端电流 1A

芯片类型 同步开关升压型

适用场景 高效率小电流

芯片特点

转换效率可达95%，比PW4584A效率更高，集成OVP（6V关断），输入耐压18V

保护方案

保护芯片 PW7120

MOS 管 PW4406A×2

封装 SOP8

同类方案还有

PW4584A 90%

PW4253 95%

编码16

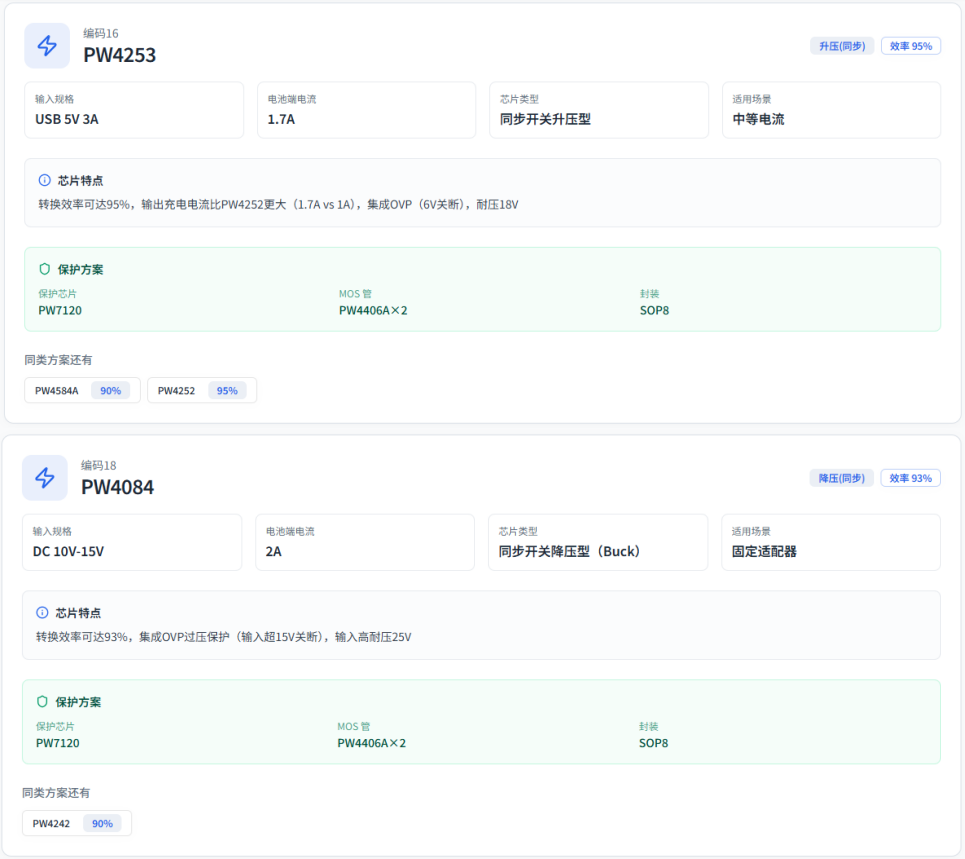

PW4253 升压(同步) 效率 95%

输入规格 USB 5V 3A

电池端电流 1.7A

芯片类型 同步开关升压型

适用场景 中等电流

芯片特点

转换效率可达95%，输出充电电流比PW4252更大（1.7A vs 1A），集成OVP（6V关断），耐压18V

保护方案

保护芯片 PW7120

MOS 管 PW4406A×2

封装 SOP8

同类方案还有

PW4584A 90%

PW4252 95%

编码18

PW4084 降压(同步) 效率 93%

输入规格 DC 10V-15V

电池端电流 2A

芯片类型 同步开关降压型（Buck）

适用场景 固定适配器

芯片特点

转换效率可达93%，集成OVP过压保护（输入超15V关断），输入高耐压25V

保护方案

保护芯片 PW7120

MOS 管 PW4406A×2

封装 SOP8

同类方案还有

PW4242 90%

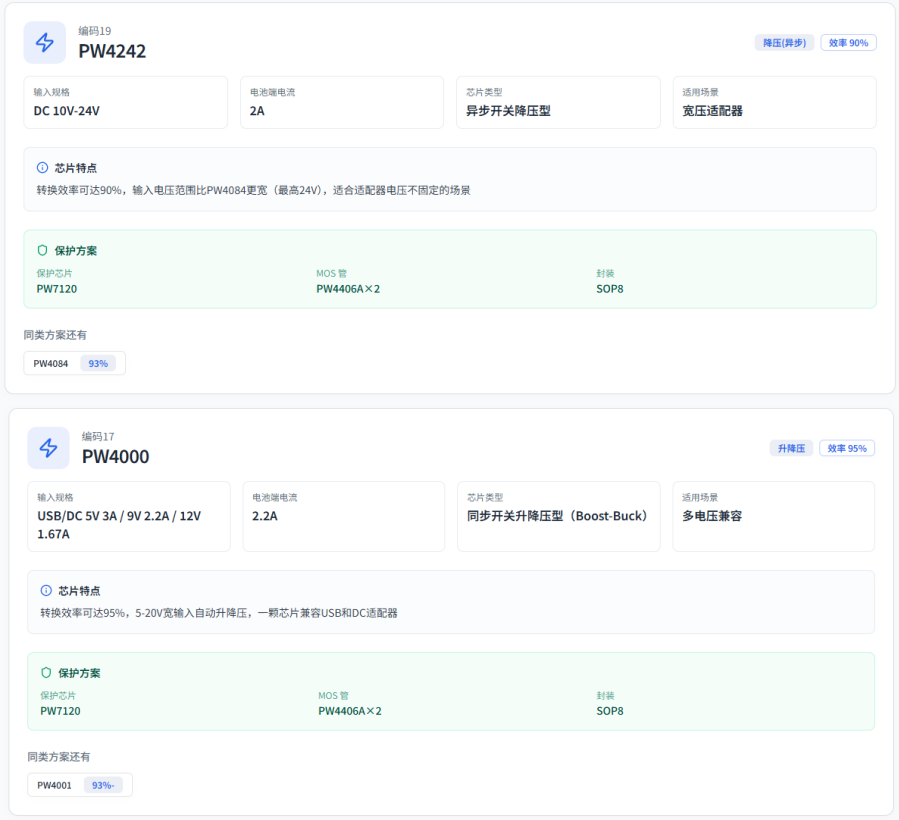

编码19

PW4242 降压(异步) 效率 90%

输入规格 DC 10V-24V

电池端电流 2A

芯片类型 异步开关降压型

适用场景 宽压适配器

芯片特点

转换效率可达90%，输入电压范围比PW4084更宽（最高24V），适合适配器电压不固定的场景

保护方案

保护芯片 PW7120

MOS 管 PW4406A×2

封装 SOP8

同类方案还有

PW4084 93%

编码17

PW4000 升降压 效率 95%

输入规格 USB/DC 5V 3A / 9V 2.2A / 12V 1.67A

电池端电流 2.2A

芯片类型 同步开关升降压型（Boost-Buck）

适用场景 多电压兼容

芯片特点

转换效率可达95%，5-20V宽输入自动升降压，一颗芯片兼容USB和DC适配器

保护方案

保护芯片 PW7120

MOS 管 PW4406A×2

封装 SOP8

同类方案还有

PW4001 93%-

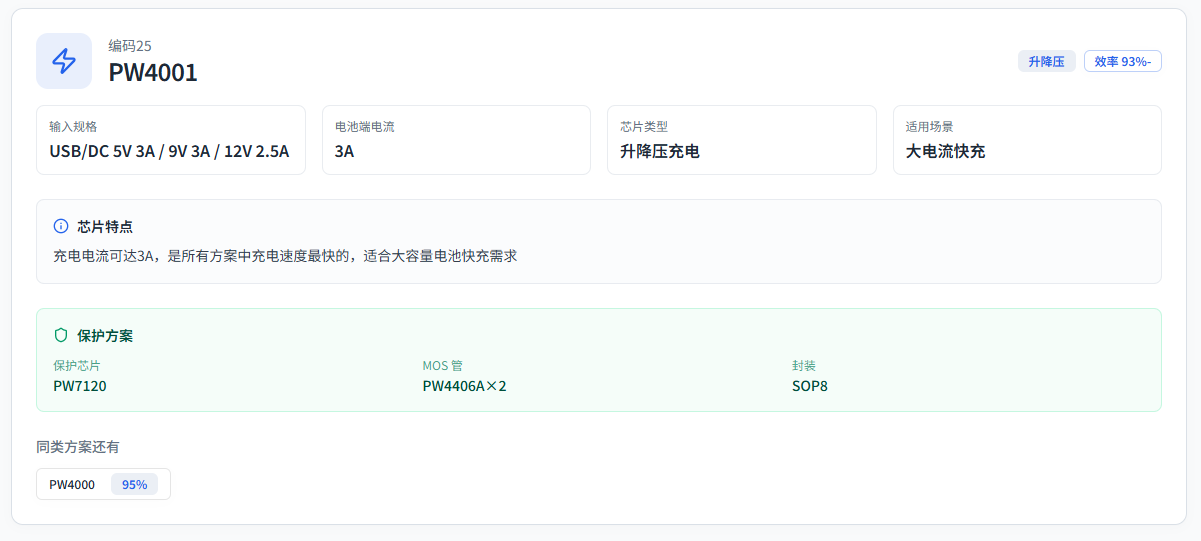

编码25

PW4001 升降压 效率 93%-

输入规格 USB/DC 5V 3A / 9V 3A / 12V 2.5A

电池端电流 3A

芯片类型 升降压充电

适用场景 大电流快充

芯片特点

充电电流可达3A，是所有方案中充电速度最快的，适合大容量电池快充需求

保护方案

保护芯片 PW7120

MOS 管 PW4406A×2

封装 SOP8

同类方案还有

PW4000 95%
