充电管理芯片 方案选型工具
针对 7.4V / 8.4V 两节串联锂电池应用，精选 7 款实测充电方案，覆盖升压、降压、升降压三大类型， 帮助硬件工程师快速找到最合适的充电管理芯片。
7 款 实测方案
3 大类 充电拓扑
统一 保护方案

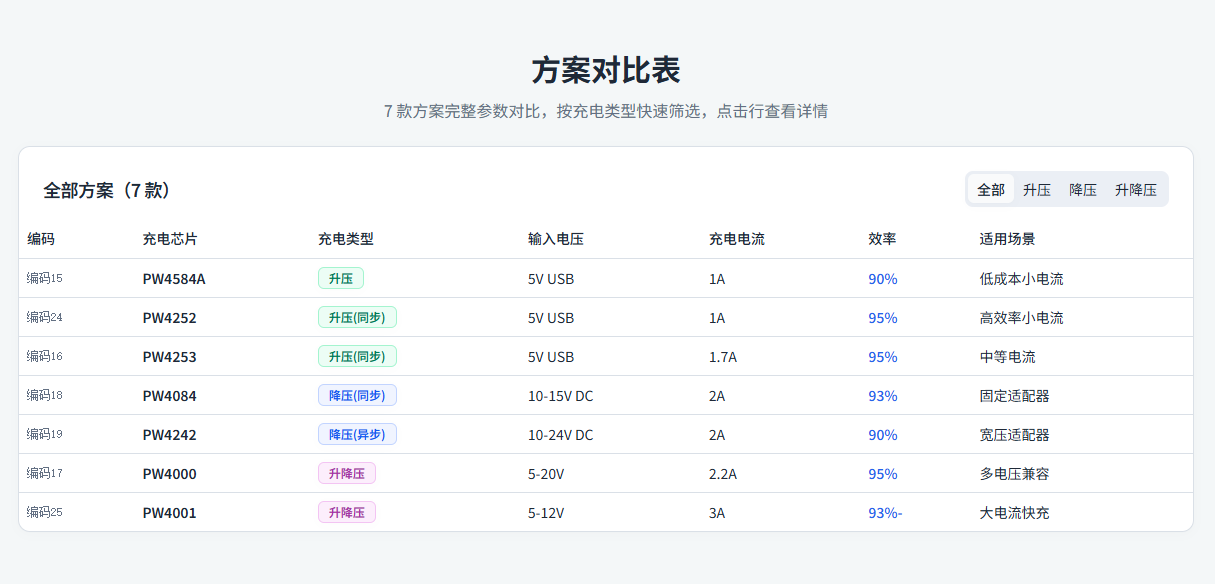

两节串联锂电池充电管理方案
针对 7.4V / 8.4V 两节串联锂电池应用，整理三大类型共 7 款实测充电方案，覆盖 USB 供电、适配器供电及宽压兼容等场景
统一保护方案
所有方案保护电路统一采用 PW7120 保护芯片 + PW4406A × 2 （ SOP8 封装） MOS 管，外围器件少，设计简洁可靠

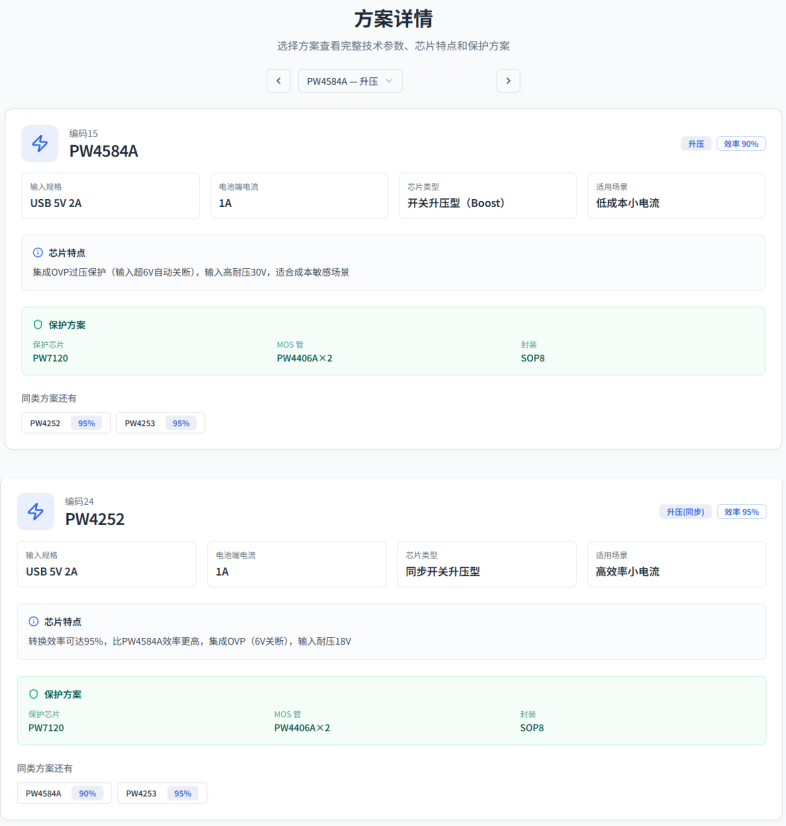

编码 15
PW4584A 升压 效率 90%
输入规格 USB 5V 2A
电池端电流 1A
芯片类型 开关升压型（ Boost ）
适用场景 低成本小电流
芯片特点
集成 OVP 过压保护（输入超 6V 自动关断），输入高耐压 30V ，适合成本敏感场景
保护方案
保护芯片 PW7120
MOS 管 PW4406A × 2
封装 SOP8
同类方案还有
PW4252 95%
PW4253 95%
编码 24
PW4252 升压 ( 同步 ) 效率 95%
输入规格 USB 5V 2A
电池端电流 1A
芯片类型 同步开关升压型
适用场景 高效率小电流
芯片特点
转换效率可达 95% ，比 PW4584A 效率更高，集成 OVP （ 6V 关断），输入耐压 18V
保护方案
保护芯片 PW7120
MOS 管 PW4406A × 2
封装 SOP8
同类方案还有
PW4584A 90%
PW4253 95%

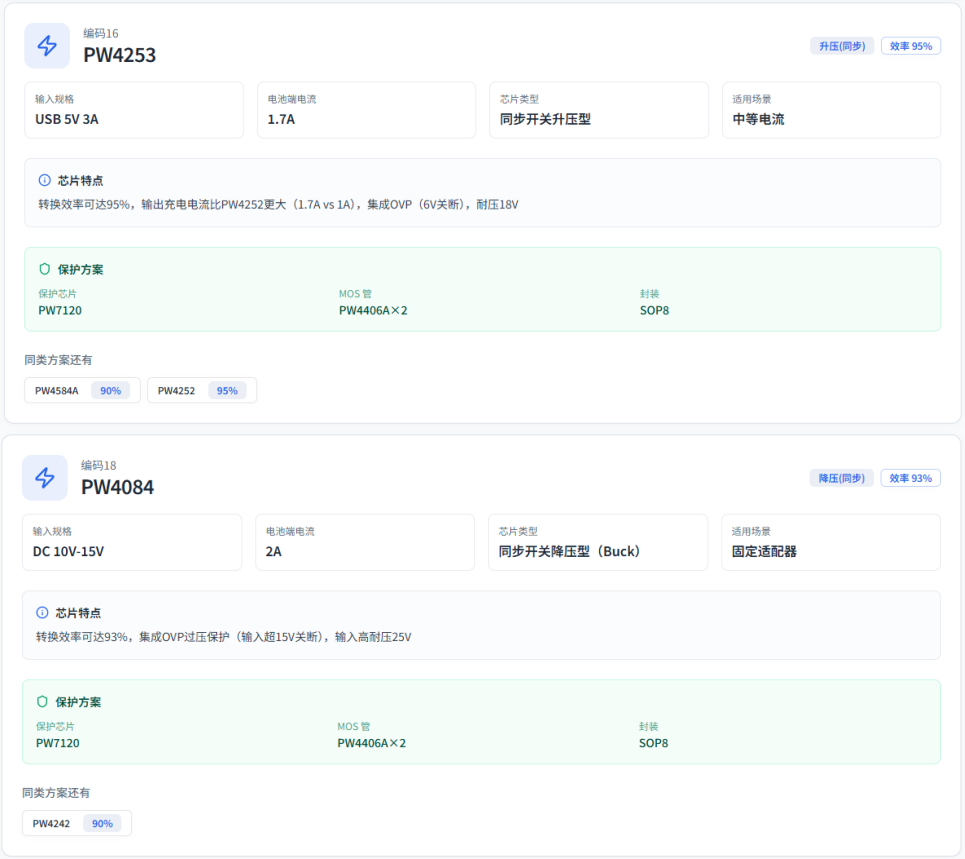

编码 16
PW4253 升压 ( 同步 ) 效率 95%
输入规格 USB 5V 3A
电池端电流 1.7A
芯片类型 同步开关升压型
适用场景 中等电流
芯片特点
转换效率可达 95% ，输出充电电流比 PW4252 更大（ 1.7A vs 1A ），集成 OVP （ 6V 关断），耐压 18V
保护方案
保护芯片 PW7120
MOS 管 PW4406A × 2
封装 SOP8
同类方案还有
PW4584A 90%
PW4252 95%
编码 18
PW4084 降压 ( 同步 ) 效率 93%
输入规格 DC 10V-15V
电池端电流 2A
芯片类型 同步开关降压型（ Buck ）
适用场景 固定适配器
芯片特点
转换效率可达 93% ，集成 OVP 过压保护（输入超 15V 关断），输入高耐压 25V
保护方案
保护芯片 PW7120
MOS 管 PW4406A × 2
封装 SOP8
同类方案还有
PW4242 90%

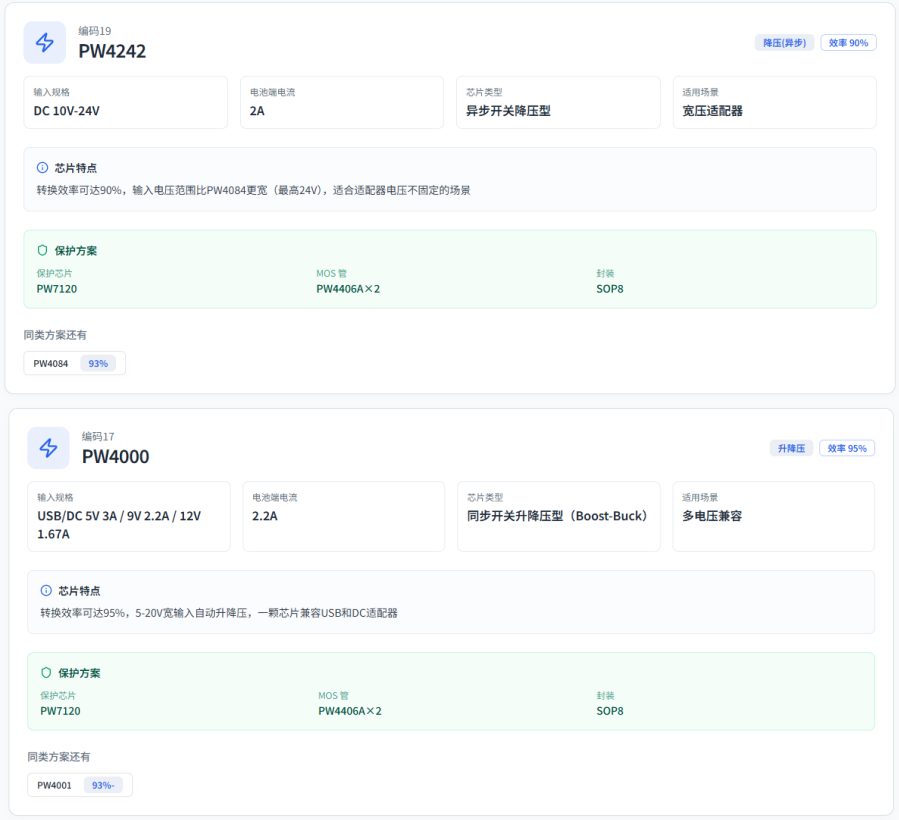

编码 19
PW4242 降压 ( 异步 ) 效率 90%
输入规格 DC 10V-24V
电池端电流 2A
芯片类型 异步开关降压型
适用场景 宽压适配器
芯片特点
转换效率可达 90% ，输入电压范围比 PW4084 更宽（最高 24V ），适合适配器电压不固定的场景
保护方案
保护芯片 PW7120
MOS 管 PW4406A × 2
封装 SOP8
同类方案还有
PW4084 93%
编码 17
PW4000 升降压 效率 95%
输入规格 USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
电池端电流 2.2A
芯片类型 同步开关升降压型（ Boost-Buck ）
适用场景 多电压兼容
芯片特点
转换效率可达 95% ， 5-20V 宽输入自动升降压，一颗芯片兼容 USB 和 DC 适配器
保护方案
保护芯片 PW7120
MOS 管 PW4406A × 2
封装 SOP8
同类方案还有
PW4001 93%-

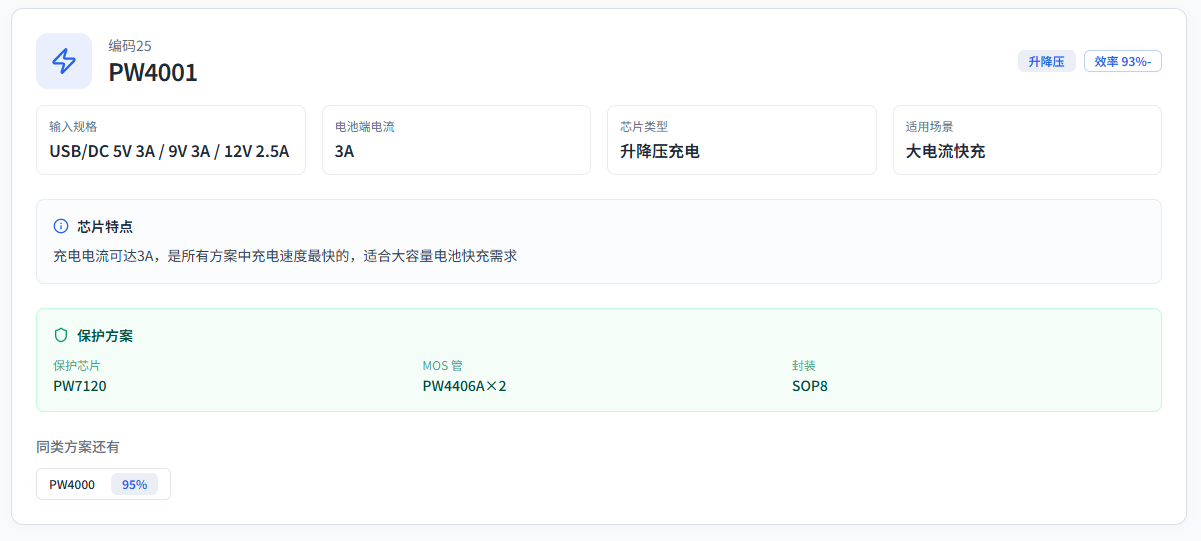

编码 25
PW4001 升降压 效率 93%-
输入规格 USB/DC 5V 3A / 9V 3A / 12V 2.5A
电池端电流 3A
芯片类型 升降压充电
适用场景 大电流快充
芯片特点
充电电流可达 3A ，是所有方案中充电速度最快的，适合大容量电池快充需求
保护方案
保护芯片 PW7120
MOS 管 PW4406A × 2
封装 SOP8
同类方案还有
PW4000 95%
