锂电池保护板
3S Series

3 串锂电池保护方案

+ 充电电路二合一

8+ 主推型号

5 重 保护机制

20A 最大过流

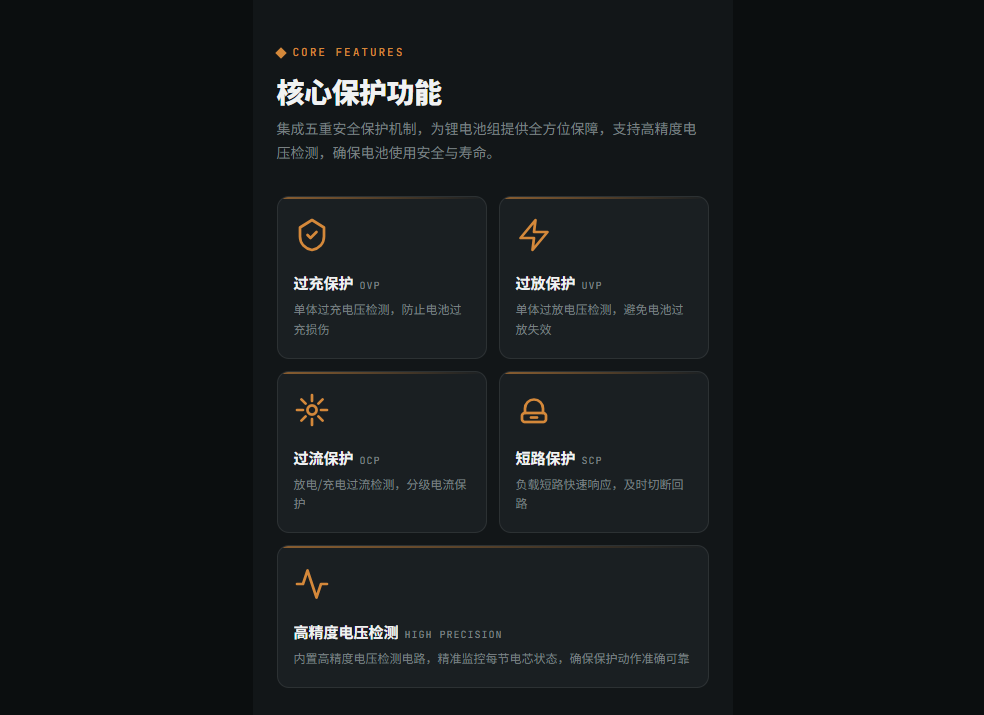

核心保护功能

集成五重安全保护机制，为锂电池组提供全方位保障，支持高精度电压检测，确保电池使用安全与寿命。

过充保护OVP

单体过充电压检测，防止电池过充损伤

过放保护UVP

单体过放电压检测，避免电池过放失效

过流保护OCP

放电 / 充电过流检测，分级电流保护

短路保护SCP

负载短路快速响应，及时切断回路

高精度电压检测HIGH PRECISION

内置高精度电压检测电路，精准监控每节电芯状态，确保保护动作准确可靠

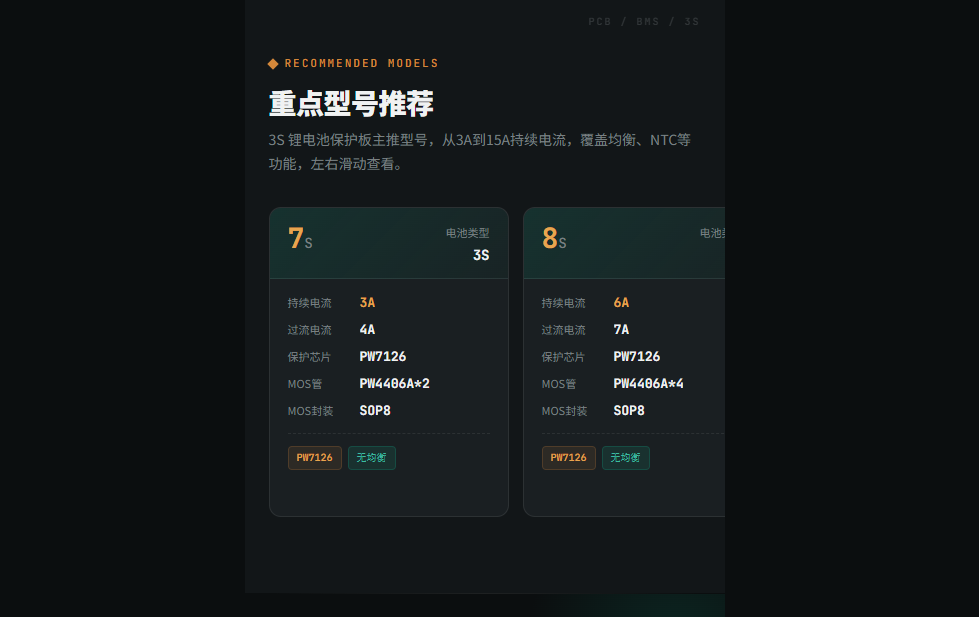

重点型号推荐

3S 锂电池保护板主推型号，从 3A 到 15A 持续电流，覆盖均衡、 NTC 等功能

7S 电池类型3S

持续电流3A

过流电流4A

保护芯片PW7126

MOS 管PW4406A*2

MOS 封装SOP8

PW7126 无均衡

8S 电池类型3S

持续电流6A

过流电流7A

保护芯片PW7126

MOS 管PW4406A*4

MOS 封装SOP8

PW7126 无均衡

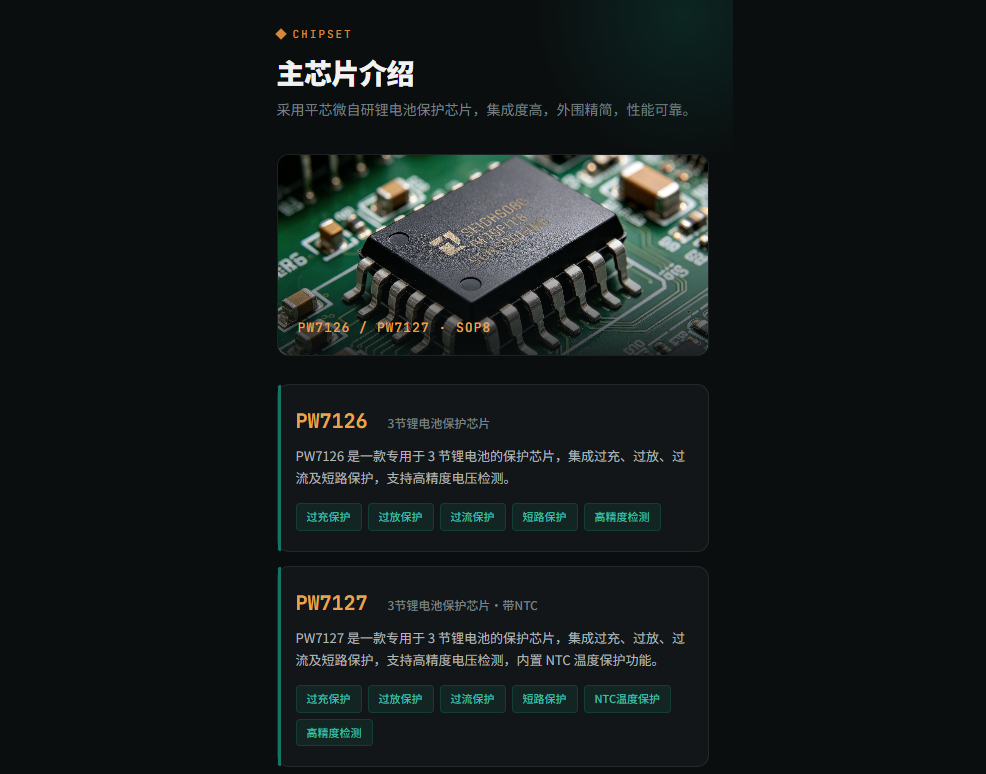

主芯片介绍

采用平芯微自研锂电池保护芯片，集成度高，外围精简，性能可靠。

PW7126 3 节锂电池保护芯片

PW7126 是一款专用于 3 节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。

过充保护过放保护过流保护短路保护高精度检测

PW7127 3 节锂电池保护芯片·带 NTC

PW7127 是一款专用于 3 节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测，内置 NTC 温度保护功能。

过充保护过放保护过流保护短路保护 NTC 温度保护高精度检测
