2串两节锂电池保护芯片从设计到选型，电路图BOM一次性给齐

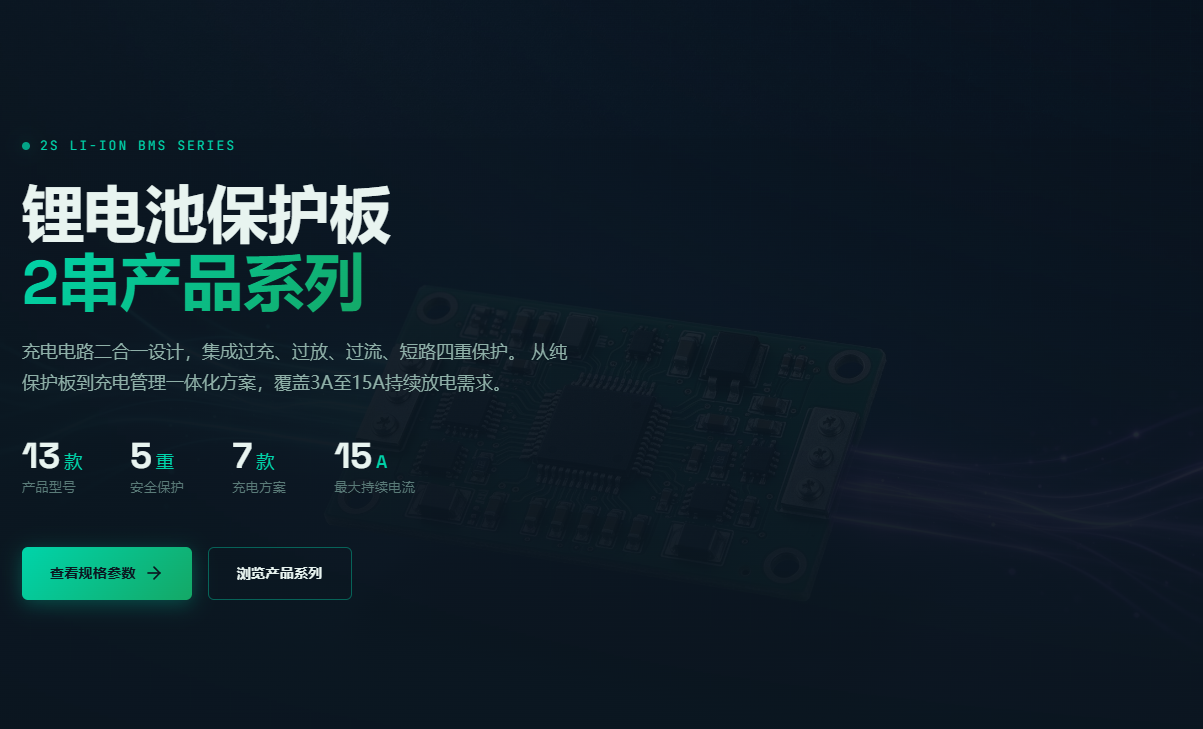

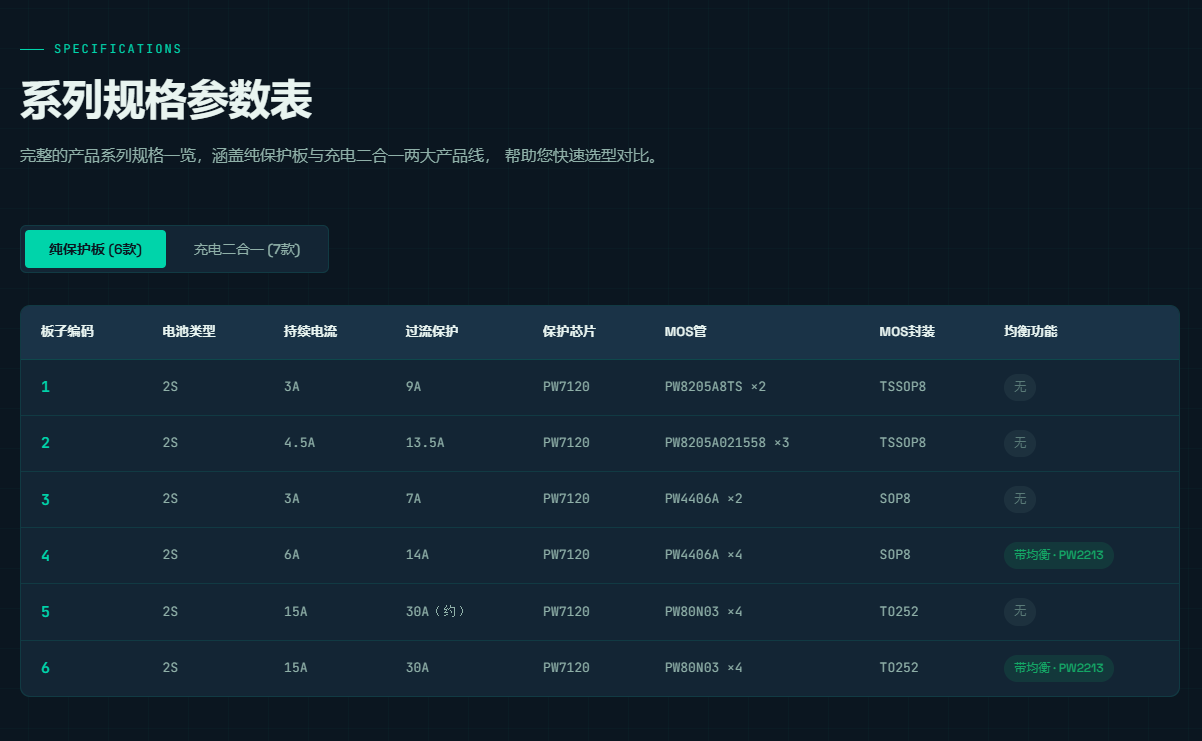

锂电池保护板2 串产品系列

充电电路二合一设计，集成过充、过放、过流、短路四重保护。 从纯保护板到充电管理一体化方案，覆盖 3A 至 15A 持续放电需求。

13 款 产品型号

5 重 安全保护

7 款 充电方案

15A 最大持续电流

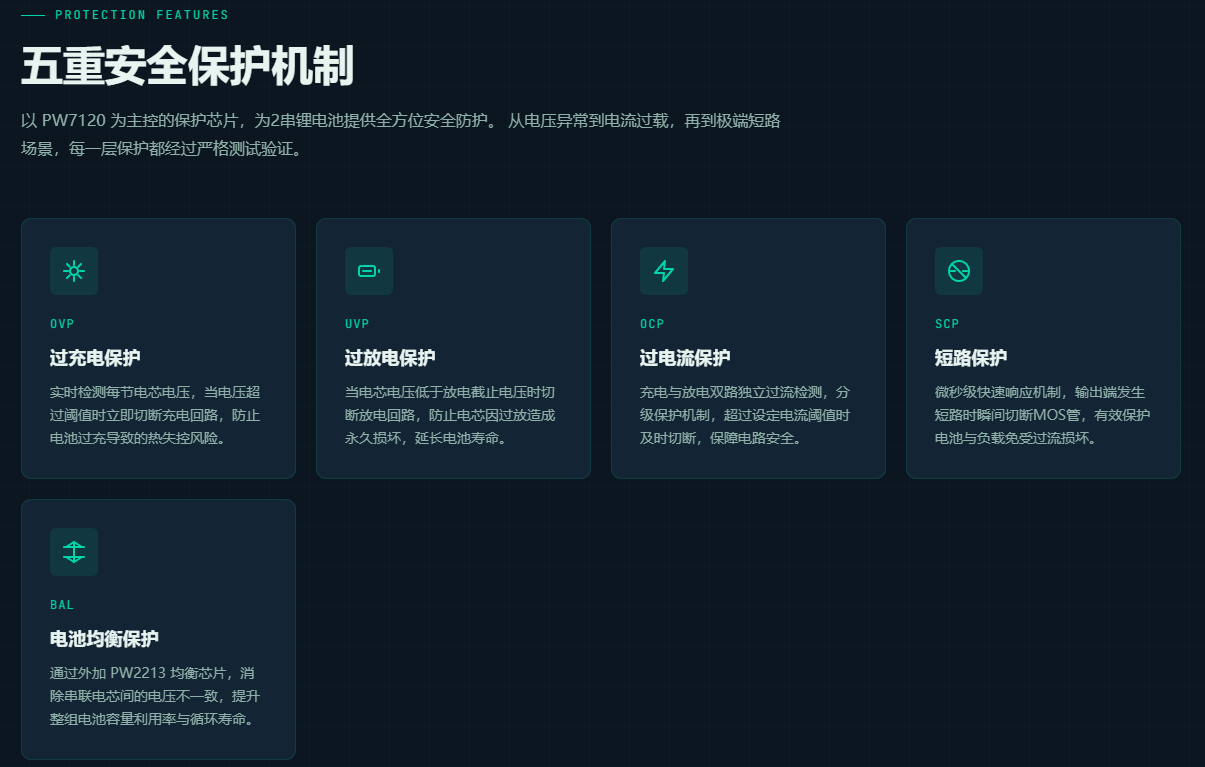

五重安全保护机制

以 PW7120 为主控的保护芯片，为 2 串锂电池提供全方位安全防护。 从电压异常到电流过载，再到极端短路场景，每一层保护都经过严格测试验证。

OVP 过充电保护

实时检测每节电芯电压，当电压超过阈值时立即切断充电回路，防止电池过充导致的热失控风险。

UVP 过放电保护

当电芯电压低于放电截止电压时切断放电回路，防止电芯因过放造成永久损坏，延长电池寿命。

OCP 过电流保护

充电与放电双路独立过流检测，分级保护机制，超过设定电流阈值时及时切断，保障电路安全。

SCP 短路保护

微秒级快速响应机制，输出端发生短路时瞬间切断 MOS 管，有效保护电池与负载免受过流损坏。

BAL 电池均衡保护

通过外加 PW2213 均衡芯片，消除串联电芯间的电压不一致，提升整组电池容量利用率与循环寿命。

充电与放电 · 电路流向架构

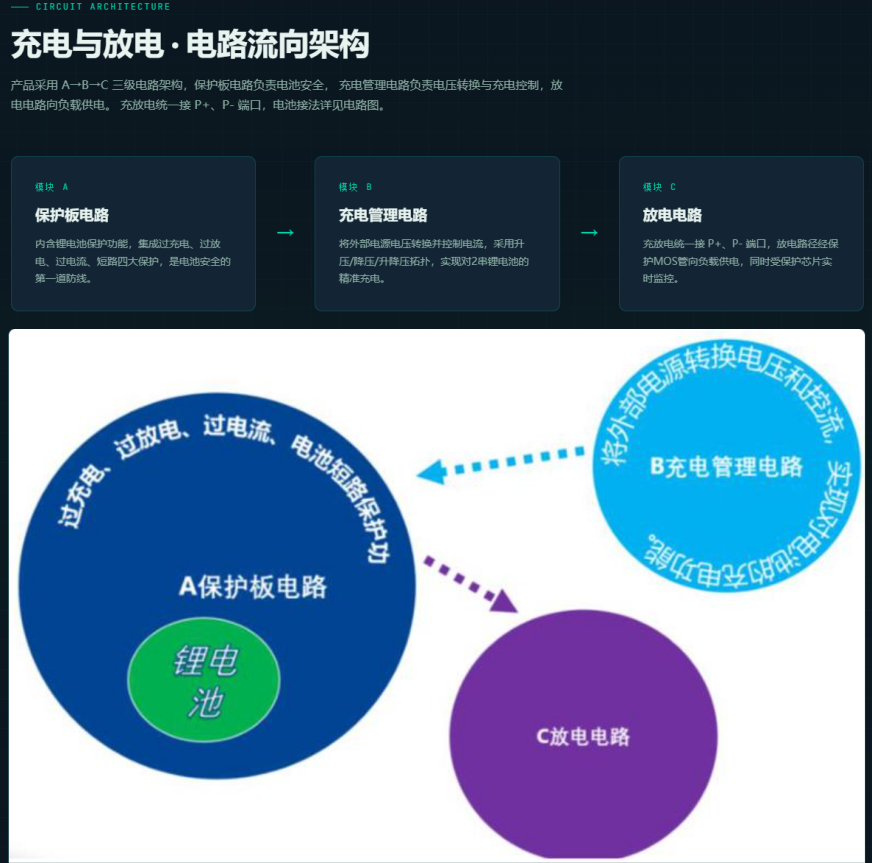

产品采用 A→B→C 三级电路架构，保护板电路负责电池安全， 充电管理电路负责电压转换与充电控制，放电电路向负载供电。 充放电统一接 P+ 、 P- 端口，电池接法详见电路图。

模块 A 保护板电路

内含锂电池保护功能，集成过充电、过放电、过电流、短路四大保护，是电池安全的第一道防线。

模块 B 充电管理电路

将外部电源电压转换并控制电流，采用升压 / 降压 / 升降压拓扑，实现对 2 串锂电池的精准充电。

模块 C 放电电路

充放电统一接 P+ 、 P- 端口，放电路径经保护 MOS 管向负载供电，同时受保护芯片实时监控。

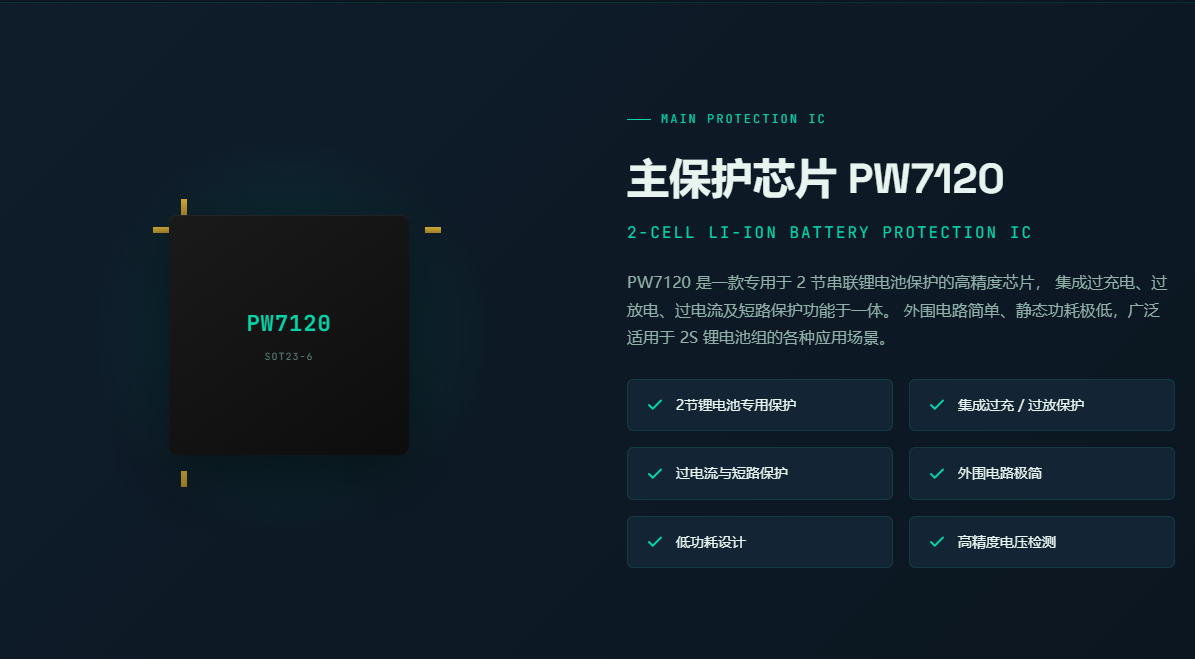

主保护芯片 PW7120

2-CELL LI-ION BATTERY PROTECTION IC

PW7120 是一款专用于 2 节串联锂电池保护的高精度芯片， 集成过充电、过放电、过电流及短路保护功能于一体。 外围电路简单、静态功耗极低，广泛适用于 2S 锂电池组的各种应用场景。

2 节锂电池专用保护

集成过充 / 过放保护

过电流与短路保护

外围电路极简

低功耗设计

高精度电压检测

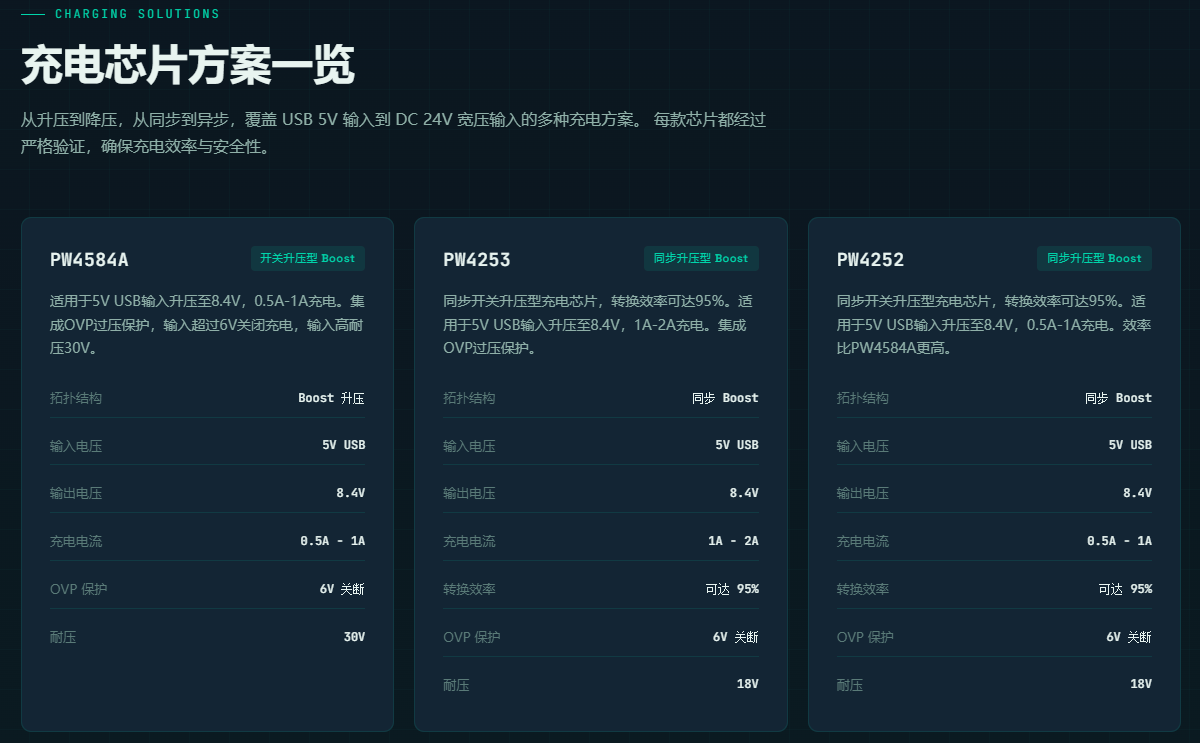

充电芯片方案一览

从升压到降压，从同步到异步，覆盖 USB 5V 输入到 DC 24V 宽压输入的多种充电方案。 每款芯片都经过严格验证，确保充电效率与安全性。

PW4584A 开关升压型 Boost

适用于 5V USB 输入升压至 8.4V ， 0.5A-1A 充电。集成 OVP 过压保护，输入超过 6V 关闭充电，输入高耐压 30V 。

拓扑结构Boost 升压

输入电压5V USB

输出电压8.4V

充电电流0.5A - 1A

OVP 保护6V 关断

耐压30V

PW4253 同步升压型 Boost

同步开关升压型充电芯片，转换效率可达 95% 。适用于 5V USB 输入升压至 8.4V ， 1A-2A 充电。集成 OVP 过压保护。

拓扑结构 同步 Boost

输入电压5V USB

输出电压8.4V

充电电流1A - 2A

转换效率 可达 95%

OVP 保护6V 关断

耐压18V

PW4252 同步升压型 Boost

同步开关升压型充电芯片，转换效率可达 95% 。适用于 5V USB 输入升压至 8.4V ， 0.5A-1A 充电。效率比 PW4584A 更高。

拓扑结构 同步 Boost

输入电压5V USB

输出电压8.4V

充电电流0.5A - 1A

转换效率 可达 95%

OVP 保护6V 关断

耐压18V

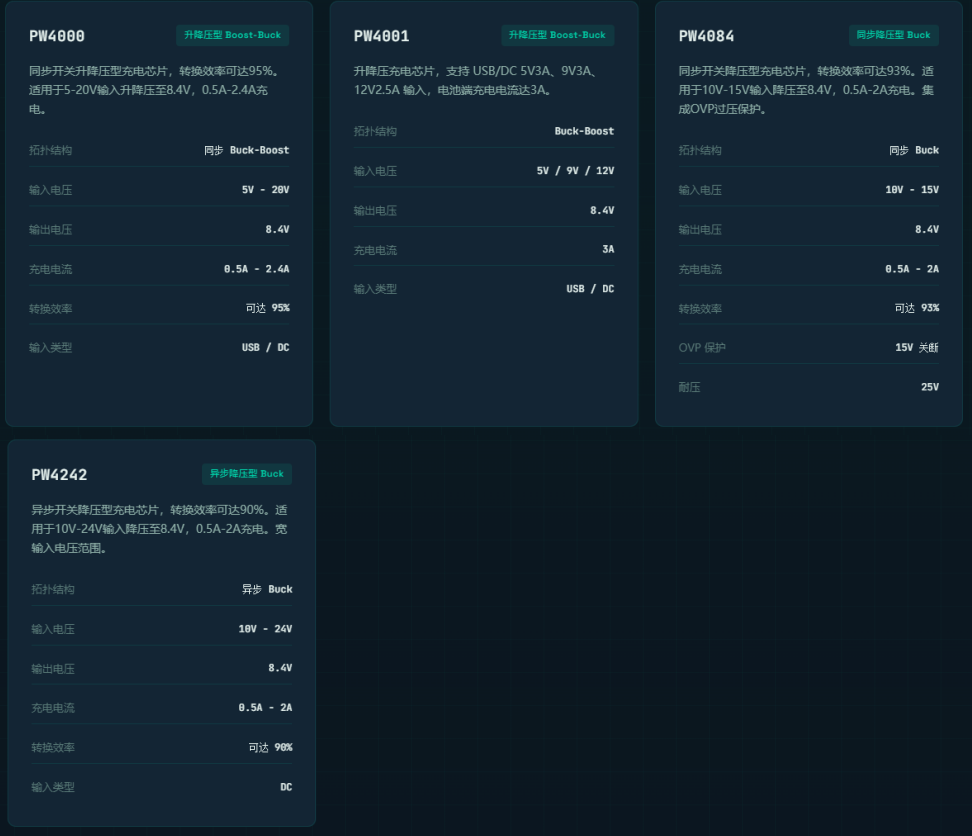

PW4000 升降压型 Boost-Buck

同步开关升降压型充电芯片，转换效率可达 95% 。适用于 5-20V 输入升降压至 8.4V ， 0.5A-2.4A 充电。

拓扑结构 同步 Buck-Boost

输入电压5V - 20V

输出电压8.4V

充电电流0.5A - 2.4A

转换效率 可达 95%

输入类型USB / DC

PW4001 升降压型 Boost-Buck

升降压充电芯片，支持 USB/DC 5V3A 、 9V3A 、 12V2.5A 输入，电池端充电电流达 3A 。

拓扑结构Buck-Boost

输入电压5V / 9V / 12V

输出电压8.4V

充电电流3A

输入类型USB / DC

PW4084 同步降压型 Buck

同步开关降压型充电芯片，转换效率可达 93% 。适用于 10V-15V 输入降压至 8.4V ， 0.5A-2A 充电。集成 OVP 过压保护。

拓扑结构 同步 Buck

输入电压10V - 15V

输出电压8.4V

充电电流0.5A - 2A

转换效率 可达 93%

OVP 保护15V 关断

耐压25V

PW4242 异步降压型 Buck

异步开关降压型充电芯片，转换效率可达 90% 。适用于 10V-24V 输入降压至 8.4V ， 0.5A-2A 充电。宽输入电压范围。

拓扑结构 异步 Buck

输入电压10V - 24V

输出电压8.4V

充电电流0.5A - 2A

转换效率 可达 90%

输入类型DC

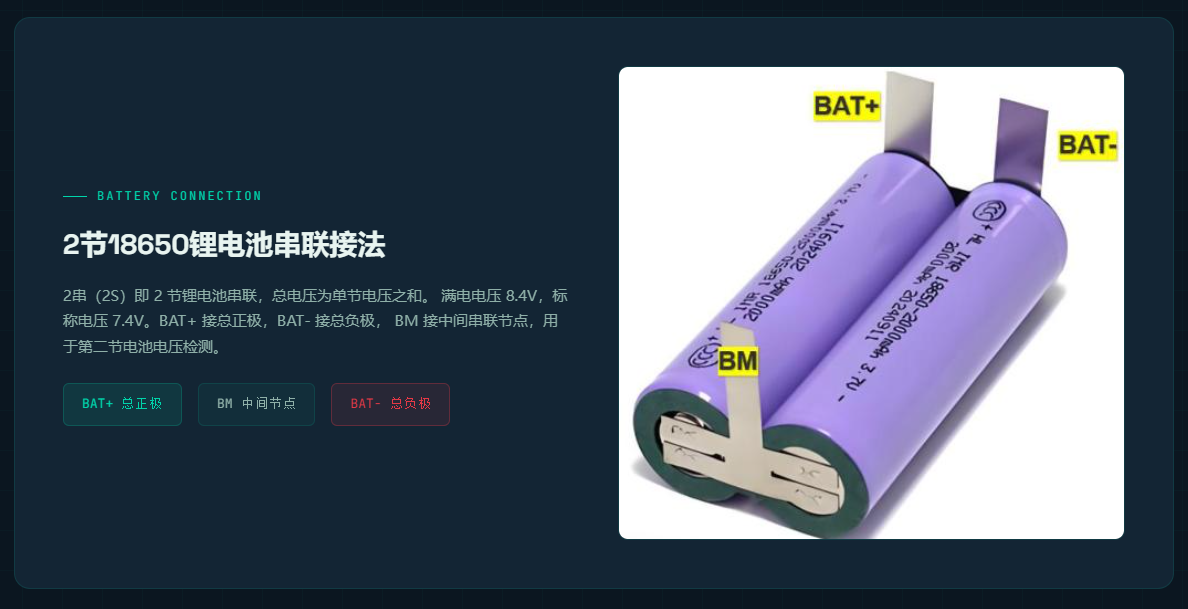

2 节 18650 锂电池串联接法

2 串（ 2S ）即 2 节锂电池串联，总电压为单节电压之和。 满电电压 8.4V ，标称电压 7.4V 。 BAT+ 接总正极， BAT- 接总负极， BM 接中间串联节点，用于第二节电池电压检测。

BAT+ 总正极

BM 中间节点

BAT- 总负极
