两节/三节串联锂电池保护芯片，涵盖2A-30A应用方案详解，公开电路图

锂电池保护板2串 & 3串 全系列

平芯微半导体专注锂电池保护方案，提供纯保护板系列与保护+充电管理二合一系列， 覆盖 2S/3S 多种电流规格，支持均衡功能与 NTC 温度保护，满足多样化应用需求。

多重保护

过充/过放/过流/短路四合一

高精度检测

毫伏级电压检测精度

支持均衡

均衡芯片保证电池一致性

NTC保护

温度监测保障电池安全

多输入充电

USB/DC 宽电压输入兼容

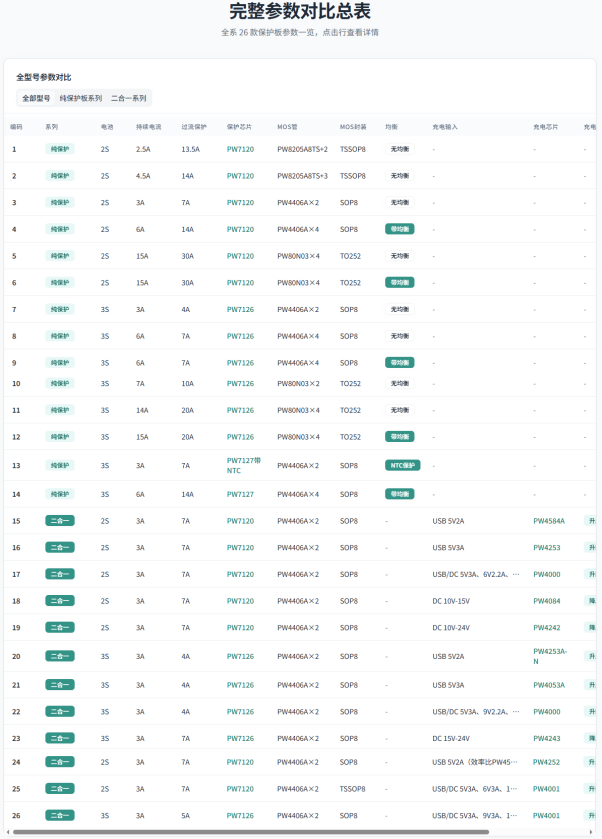

产品选型工具

多条件筛选，快速找到匹配您需求的保护板型号

编码 1

纯保护板 2S

持续电流 2.5A

过流保护 13.5A

保护芯片 PW7120

编码 2

纯保护板 2S

持续电流 4.5A

过流保护 14A

保护芯片 PW7120

编码 3

纯保护板 2S

持续电流 3A

过流保护 7A

保护芯片 PW7120

编码 4

纯保护板

2S 带均衡

持续电流 6A

过流保护 14A

保护芯片 PW7120

编码 5

纯保护板 2S

持续电流 15A

过流保护 30A

保护芯片 PW7120

编码 6

纯保护板

2S 带均衡

持续电流 15A

过流保护 30A

保护芯片 PW7120

编码 7

纯保护板 3S

持续电流 3A

过流保护 4A

保护芯片 PW7126

编码 8

纯保护板 3S

持续电流 6A

过流保护 7A

保护芯片 PW7126

编码 9

纯保护板

3S 带均衡

持续电流 6A

过流保护 7A

保护芯片 PW7126

编码 10

纯保护板

3S 持续电流

7A 过流保护

10A 保护芯片

PW7126

编码 11

纯保护板 3S

持续电流 14A

过流保护 20A

保护芯片 PW7126

编码 12

纯保护板

3S 带均衡

持续电流 15A

过流保护 20A

保护芯片 PW7126

编码 13

纯保护板

3S NTC保护

持续电流 3A

过流保护 7A

保护芯片 PW7127带NTC

编码 14

纯保护板

3S 带均衡

持续电流 6A

过流保护 14A

保护芯片 PW7127

编码 15

保护+充电二合一

2S 升压充电

持续电流 3A

过流保护 7A

保护芯片 PW7120

充电芯片

PW4584A

编码 16

保护+充电二合一

2S 升降压充电

持续电流 3A

过流保护 7A

保护芯片 PW7120

充电芯片 PW4253

编码 17

保护+充电二合一

2S 升降压充电

持续电流 3A

过流保护 7A

保护芯片 PW7120

充电芯片 PW4000

编码 18

保护+充电二合一

2S 降压充电

持续电流 3A

过流保护 7A

保护芯片 PW7120

充电芯片 PW4084

编码 19

保护+充电二合一

2S 降压充电

持续电流 3A

过流保护 7A

保护芯片 PW7120

充电芯片 PW4242

编码 20

保护+充电二合一

3S 升压充电

持续电流 3A

过流保护 4A

保护芯片 PW7126

充电芯片 PW4253A-N

编码 21

保护+充电二合一

3S 升压充电

持续电流 3A

过流保护 4A

保护芯片 PW7126

充电芯片 PW4053A

编码 22

保护+充电二合一

3S 升降压充电

持续电流 3A

过流保护 4A

保护芯片 PW7126

充电芯片 PW4000

编码 23

保护+充电二合一

3S 降压充电

持续电流 3A

过流保护 7A

保护芯片 PW7126

充电芯片 PW4243

编码 24

保护+充电二合一

2S 升压充电

持续电流 3A

过流保护 7A

保护芯片 PW7120

充电芯片 PW4252

编码 25

保护+充电二合一

2S 升降压充电

持续电流 3A

过流保护 7A

保护芯片 PW7120

充电芯片 PW4001

编码 26

保护+充电二合一

3S 升降压充电

持续电流 3A

过流保护 5A

保护芯片 PW7126

充电芯片 PW4001

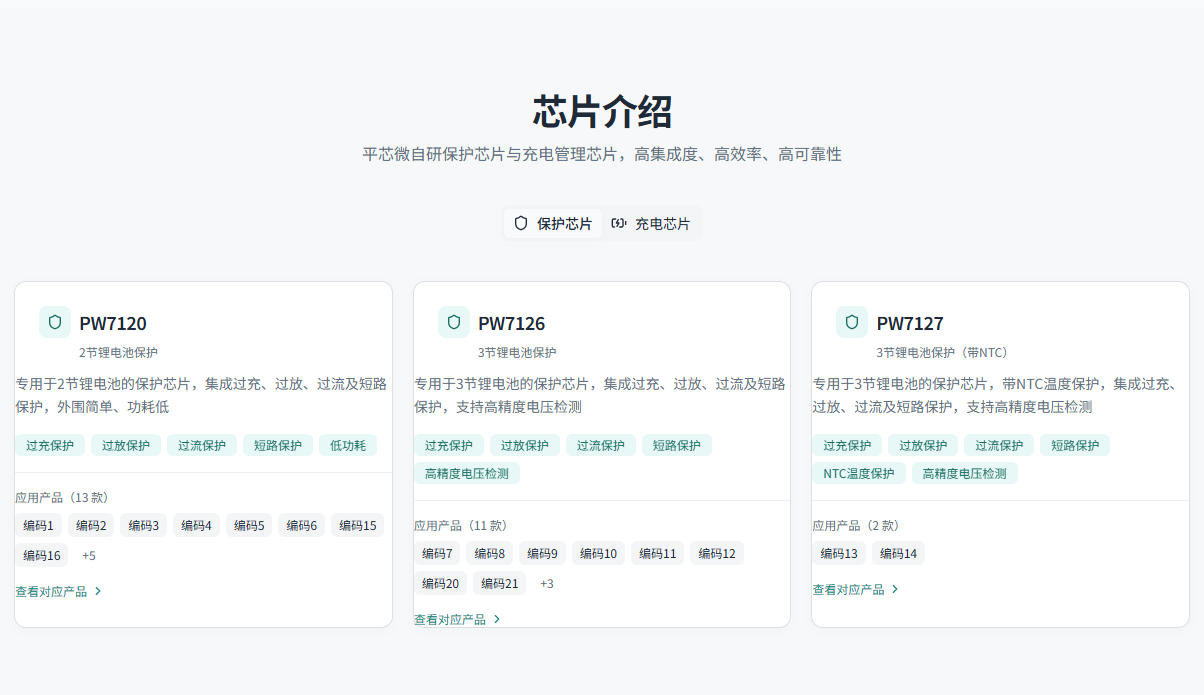

芯片介绍

平芯微自研保护芯片与充电管理芯片，高集成度、高效率、高可靠性

保护芯片充电芯片

PW7120

2节锂电池保护

专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单、功耗低

过充保护 过放保护 过流保护 短路保护 低功耗

PW7126

3节锂电池保护

专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测

过充保护 过放保护 过流保护 短路保护 高精度电压检测

PW7127

3节锂电池保护（带NTC）

专用于3节锂电池的保护芯片，带NTC温度保护，集成过充、过放、过流及短路保护，支持高精度电压检测

过充保护 过放保护 过流保护 短路保护 NTC温度保护 高精度电压检测
