48V 输入稳压芯片方案 PW8600 · PW2815 · PW2312B · PW2153 选型指南

平芯微四款支持 48V 及以上输入的稳压芯片，涵盖 LDO 和 DC-DC 两大技术路线， 覆盖 100mA 到 10A 的完整输出电流范围，为 48V 工业、电动车、通信电源设计提供可靠方案。

工业控制电动工具电动自行车 / 滑板车通信基站太阳能逆变器 48V 直流母线供电

4 款核心芯片型号

150V最高耐压等级

10A最大输出电流

96%最高转换效率

为什么48V 系统需要专用高耐压稳压芯片？

48V 总线系统中，电压瞬态和大压差是设计必须面对的两大挑战， 普通稳压芯片无法胜任，需要专用高耐压方案。

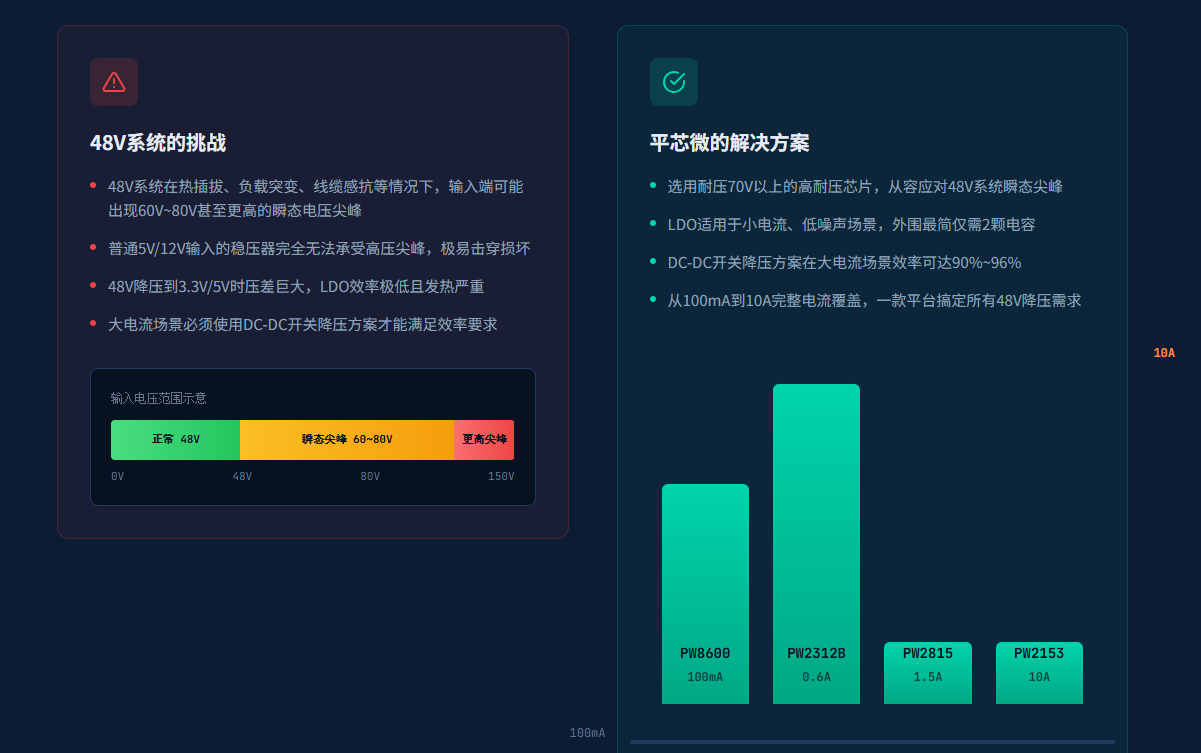

48V 系统的挑战

48V 系统在热插拔、负载突变、线缆感抗等情况下，输入端可能出现 60V~80V 甚至更高的瞬态电压尖峰

普通 5V/12V 输入的稳压器完全无法承受高压尖峰，极易击穿损坏

48V 降压到 3.3V/5V 时压差巨大， LDO 效率极低且发热严重

大电流场景必须使用 DC-DC 开关降压方案才能满足效率要求

平芯微的解决方案

选用耐压 70V 以上的高耐压芯片，从容应对 48V 系统瞬态尖峰

LDO 适用于小电流、低噪声场景，外围最简仅需 2 颗电容

DC-DC 开关降压方案在大电流场景效率可达 90%~96%

从 100mA 到 10A 完整电流覆盖，一款平台搞定所有 48V 降压需求

四款芯片详情

从 100mA LDO 到 10A Buck 控制器，四款芯片形成完整的 48V 降压方案矩阵， 满足不同功率等级、不同应用场景的设计需求。

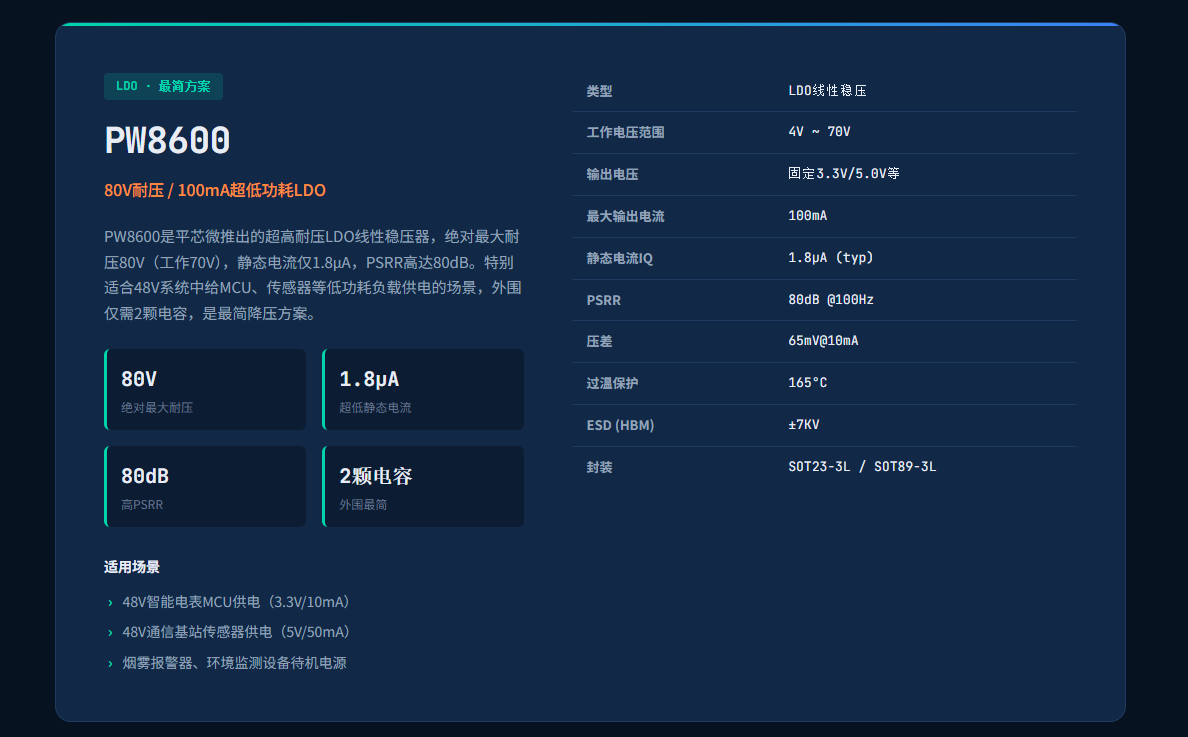

PW8600

80V 耐压 / 100mA 超低功耗 LDO

PW8600 是平芯微推出的超高耐压 LDO 线性稳压器，绝对最大耐压 80V （工作 70V ），静态电流仅 1.8 μ A ， PSRR 高达 80dB 。特别适合 48V 系统中给 MCU 、传感器等低功耗负载供电的场景，外围仅需 2 颗电容，是最简降压方案。

80V 绝对最大耐压

1.8μA 超低静态电流

80dB 高 PSRR

2 颗电容 外围最简

适用场景

48V 智能电表 MCU 供电（ 3.3V/10mA ）

48V 通信基站传感器供电（ 5V/50mA ）

烟雾报警器、环境监测设备待机电源

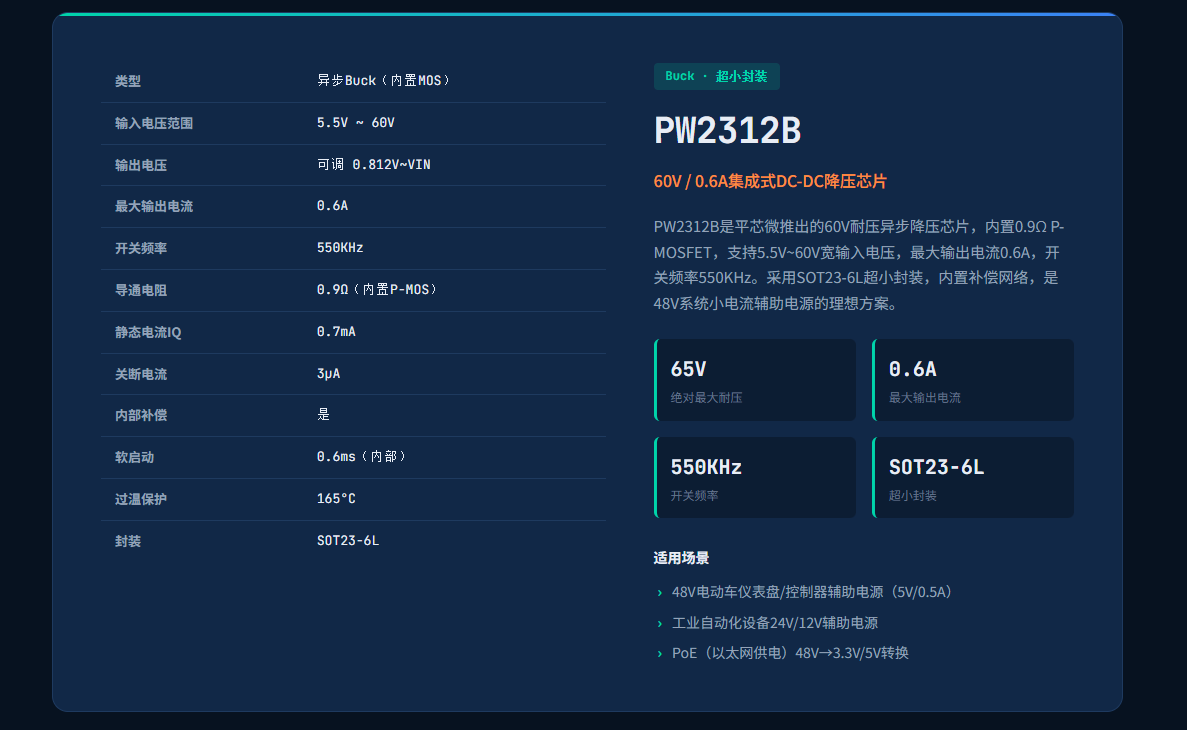

PW2312B

60V / 0.6A 集成式 DC-DC 降压芯片

PW2312B 是平芯微推出的 60V 耐压异步降压芯片，内置 0.9 Ω P-MOSFET ，支持 5.5V~60V 宽输入电压，最大输出电流 0.6A ，开关频率 550KHz 。采用 SOT23-6L 超小封装，内置补偿网络，是 48V 系统小电流辅助电源的理想方案。

65V 绝对最大耐压

0.6A 最大输出电流

550KHz 开关频率

SOT23-6L 超小封装

适用场景

48V 电动车仪表盘 / 控制器辅助电源（ 5V/0.5A ）

工业自动化设备 24V/12V 辅助电源

PoE （以太网供电） 48V → 3.3V/5V 转换

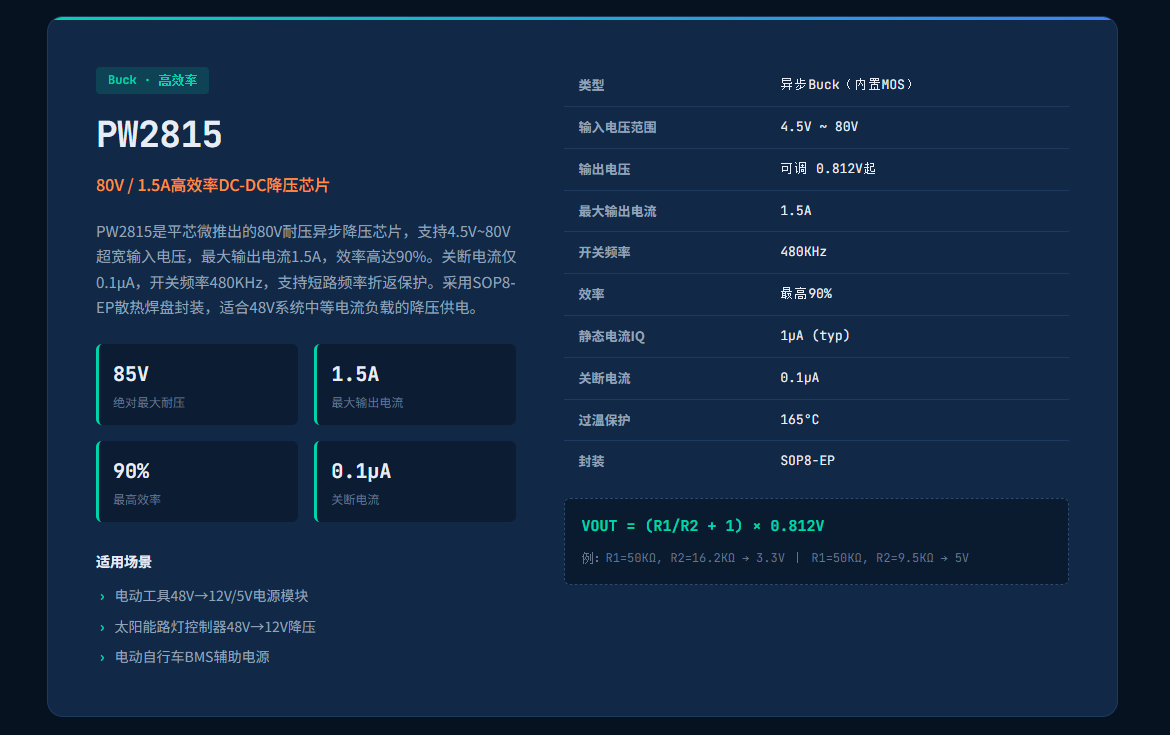

PW2815

80V / 1.5A 高效率 DC-DC 降压芯片

PW2815 是平芯微推出的 80V 耐压异步降压芯片，支持 4.5V~80V 超宽输入电压，最大输出电流 1.5A ，效率高达 90% 。关断电流仅 0.1 μ A ，开关频率 480KHz ，支持短路频率折返保护。采用 SOP8-EP 散热焊盘封装，适合 48V 系统中等电流负载的降压供电。

85V 绝对最大耐压

1.5A 最大输出电流

90% 最高效率

0.1μA 关断电流

适用场景

电动工具 48V → 12V/5V 电源模块

太阳能路灯控制器 48V → 12V 降压

电动自行车 BMS 辅助电源

VOUT = (R1/R2 + 1) × 0.812V

例：R1=50KΩ, R2=16.2KΩ → 3.3V ｜ R1=50KΩ, R2=9.5KΩ → 5V

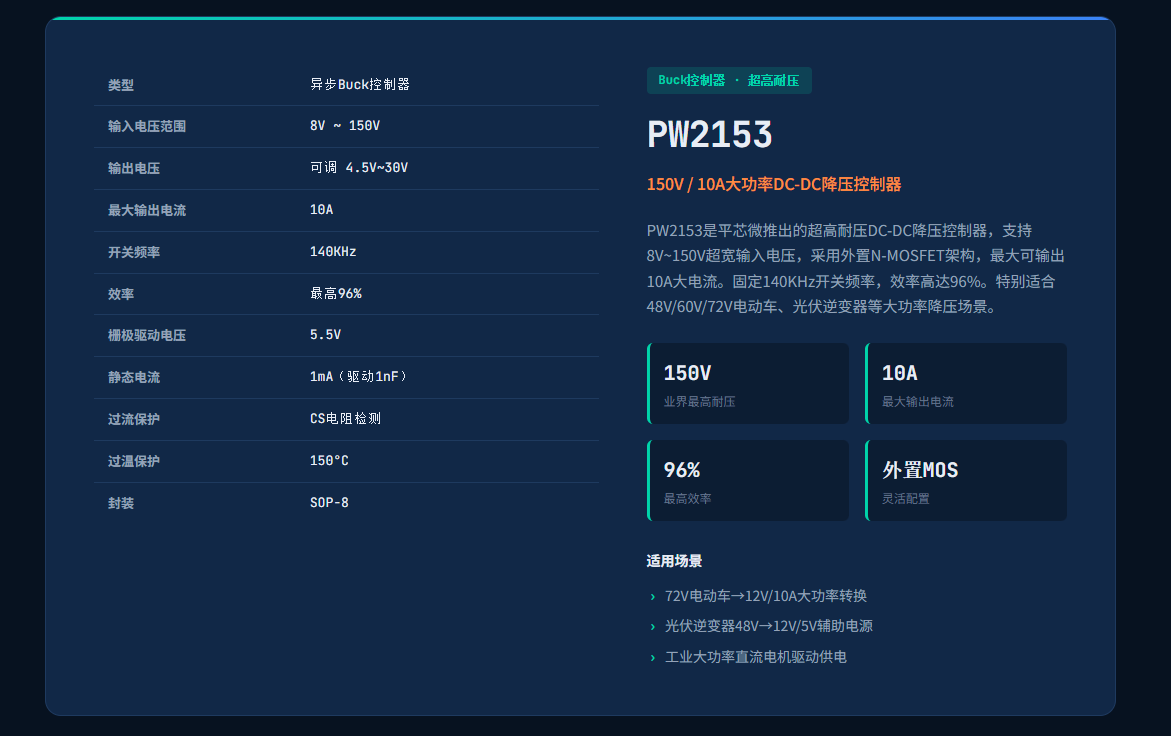

PW2153

150V / 10A 大功率 DC-DC 降压控制器

PW2153 是平芯微推出的超高耐压 DC-DC 降压控制器，支持 8V~150V 超宽输入电压，采用外置 N-MOSFET 架构，最大可输出 10A 大电流。固定 140KHz 开关频率，效率高达 96% 。特别适合 48V/60V/72V 电动车、光伏逆变器等大功率降压场景。

150V 业界最高耐压

10A 最大输出电流

96% 最高效率

外置MOS 灵活配置

适用场景

72V 电动车→ 12V/10A 大功率转换

光伏逆变器 48V → 12V/5V 辅助电源

工业大功率直流电机驱动供电

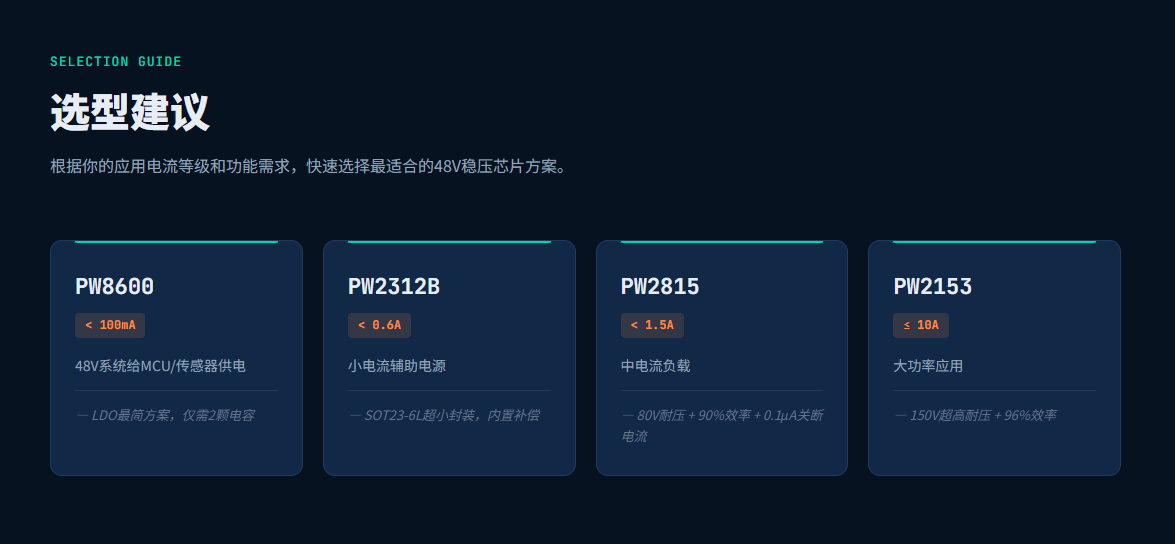

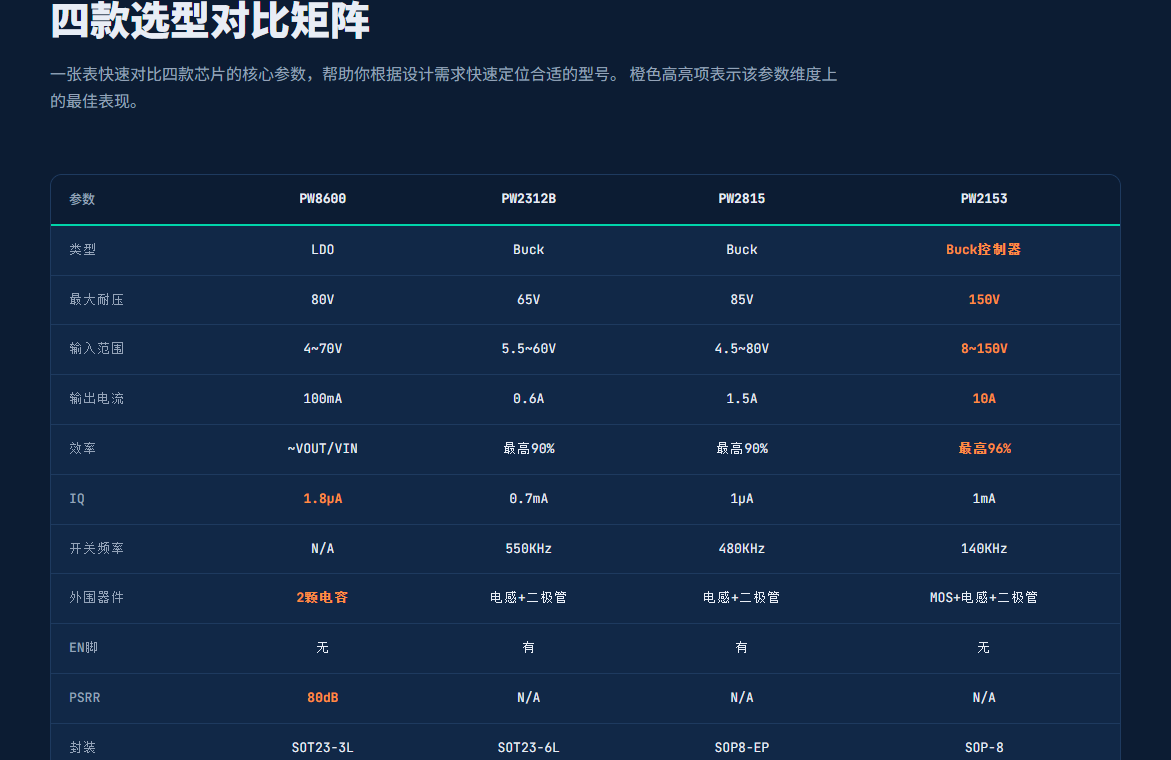

选型建议

根据你的应用电流等级和功能需求，快速选择最适合的48V 稳压芯片方案。

PW8600< 100mA

48V 系统给 MCU/ 传感器供电

— LDO 最简方案，仅需 2 颗电容

PW2312B< 0.6A

小电流辅助电源

— SOT23-6L 超小封装，内置补偿

PW2815< 1.5A

中电流负载

— 80V 耐压 + 90% 效率 + 0.1 μ A 关断电流

PW2153≤ 10A

大功率应用

— 150V 超高耐压 + 96% 效率

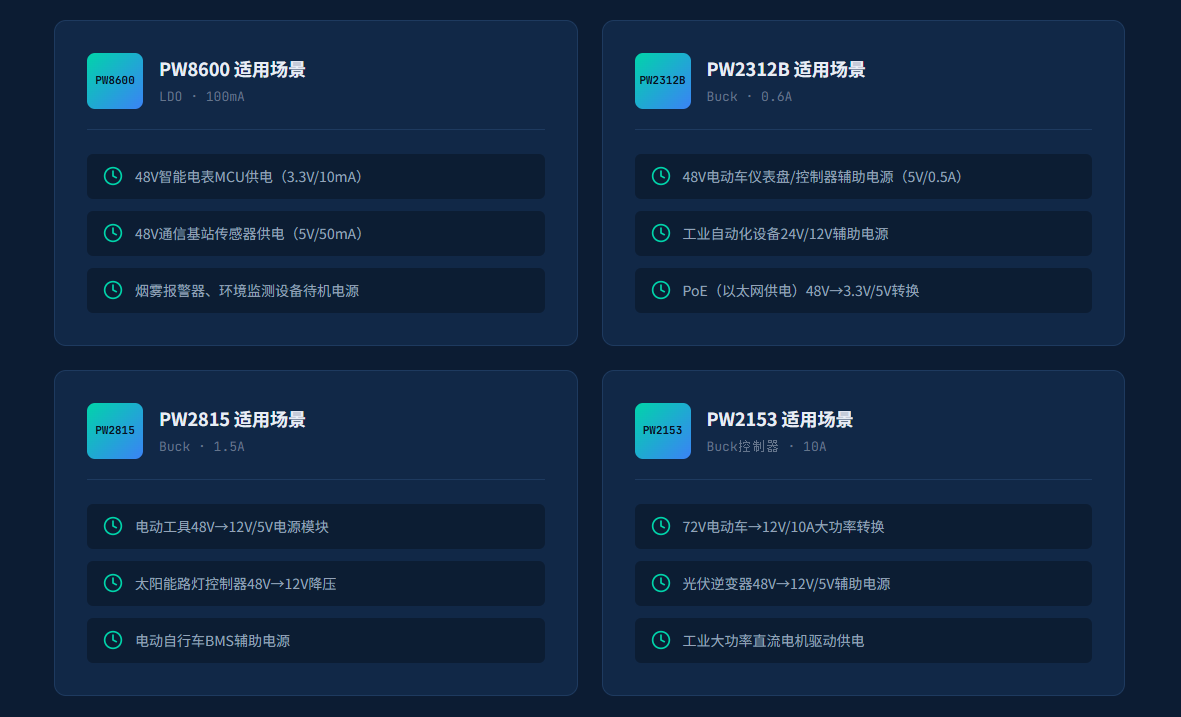

典型应用场景

四款芯片各有定位，广泛覆盖工业、电动车、通信、光伏等 48V 系统应用场景。

PW8600 适用场景

LDO · 100mA

48V 智能电表 MCU 供电（ 3.3V/10mA ）

48V 通信基站传感器供电（ 5V/50mA ）

烟雾报警器、环境监测设备待机电源

PW2312B 适用场景

Buck · 0.6A

48V 电动车仪表盘 / 控制器辅助电源（ 5V/0.5A ）

工业自动化设备 24V/12V 辅助电源

PoE （以太网供电） 48V → 3.3V/5V 转换

PW2815 适用场景

Buck · 1.5A

电动工具 48V → 12V/5V 电源模块

太阳能路灯控制器 48V → 12V 降压

电动自行车 BMS 辅助电源

PW2153 适用场景

Buck 控制器 · 10A

72V 电动车→ 12V/10A 大功率转换

光伏逆变器 48V → 12V/5V 辅助电源

工业大功率直流电机驱动供电

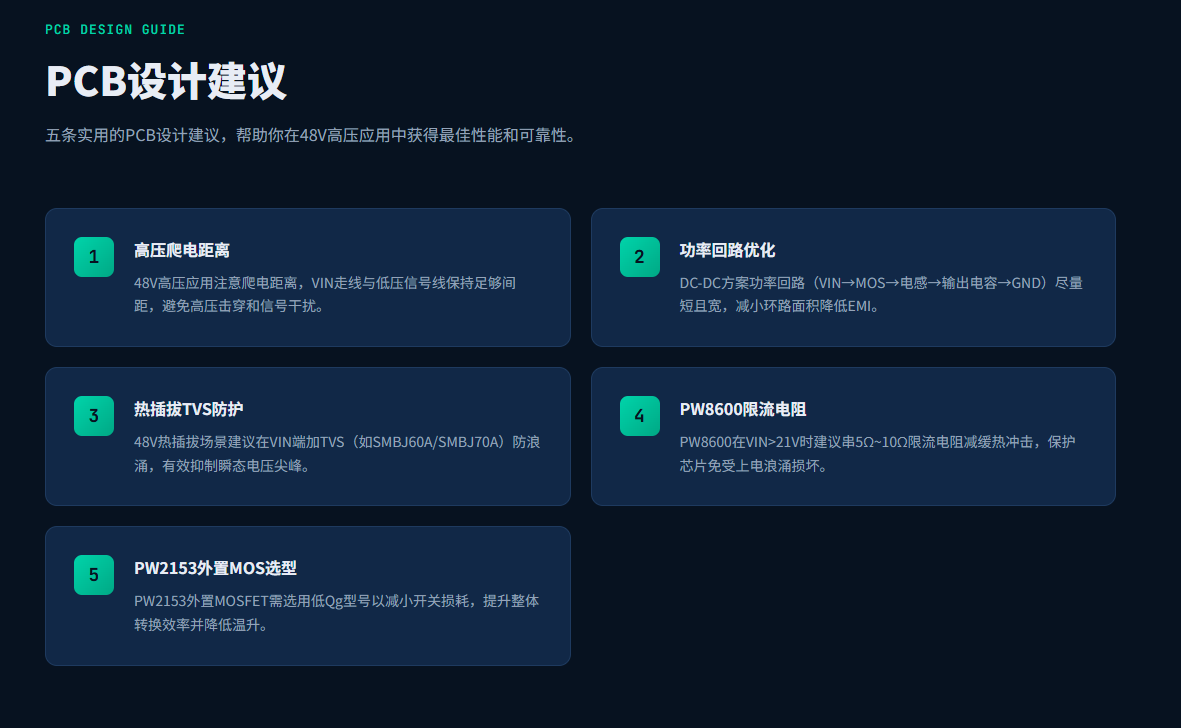

PCB 设计建议

五条实用的PCB 设计建议，帮助你在 48V 高压应用中获得最佳性能和可靠性。

1 高压爬电距离

48V 高压应用注意爬电距离， VIN 走线与低压信号线保持足够间距，避免高压击穿和信号干扰。

2 功率回路优化

DC-DC 方案功率回路（ VIN → MOS →电感→输出电容→ GND ）尽量短且宽，减小环路面积降低 EMI 。

3 热插拔TVS 防护

48V 热插拔场景建议在 VIN 端加 TVS （如 SMBJ60A/SMBJ70A ）防浪涌，有效抑制瞬态电压尖峰。

4 PW8600 限流电阻

PW8600 在 VIN>21V 时建议串 5 Ω ~10 Ω限流电阻减缓热冲击，保护芯片免受上电浪涌损坏。

5 PW2153 外置 MOS 选型

PW2153 外置 MOSFET 需选用低 Qg 型号以减小开关损耗，提升整体转换效率并降低温升。

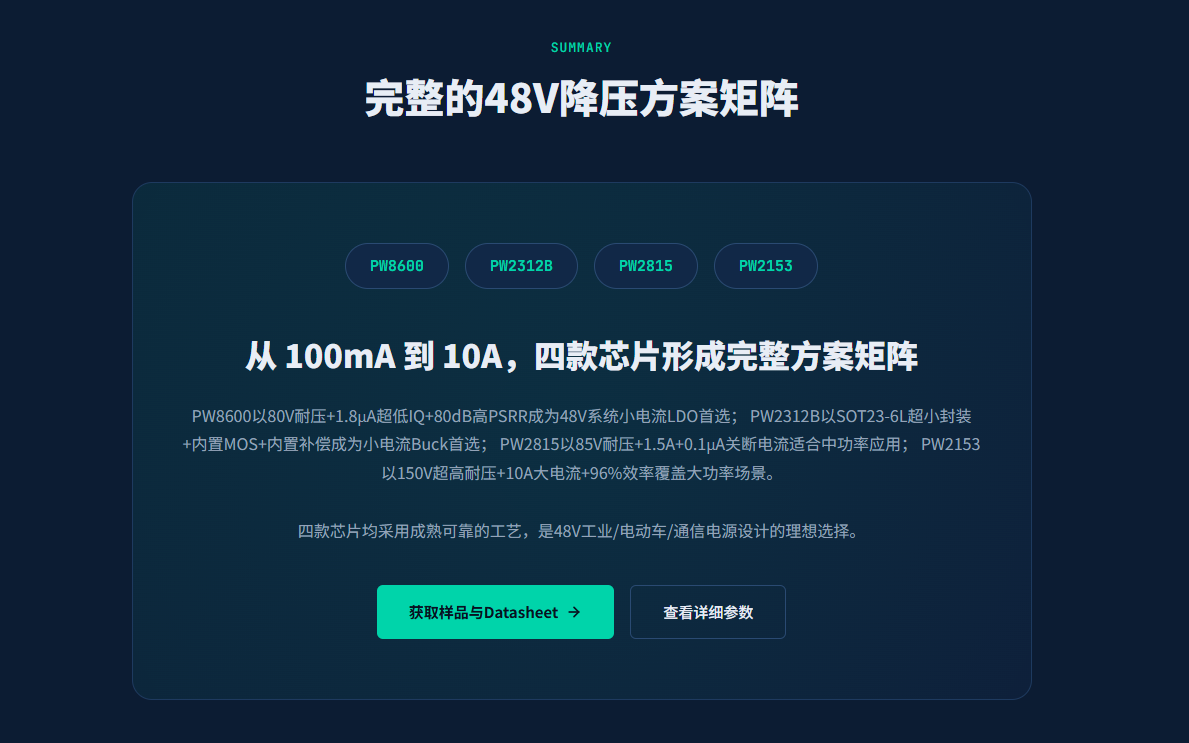

完整的48V 降压方案矩阵

PW8600 PW2312B PW2815 PW2153

从 100mA 到 10A ，四款芯片形成完整方案矩阵

PW8600 以 80V 耐压 +1.8 μ A 超低 IQ+80dB 高 PSRR 成为 48V 系统小电流 LDO 首选； PW2312B 以 SOT23-6L 超小封装 + 内置 MOS+ 内置补偿成为小电流 Buck 首选； PW2815 以 85V 耐压 +1.5A+0.1 μ A 关断电流适合中功率应用； PW2153 以 150V 超高耐压 +10A 大电流 +96% 效率覆盖大功率场景。

四款芯片均采用成熟可靠的工艺，是 48V 工业 / 电动车 / 通信电源设计的理想选择。
