平芯微PW5100 专用干电池升压芯片

专注小型电池（镍氢/干电池/纽扣电池等）1-3 串干电池升压输出的低功耗、大电流能力升压芯片

3.3V/5V/3V 固定输出

仅需 2 电容 + 1 电感

静态电流约 10µA

低功耗 约 10µA

大电流 最高 680mA

外围极简 2 电容 + 1 电感

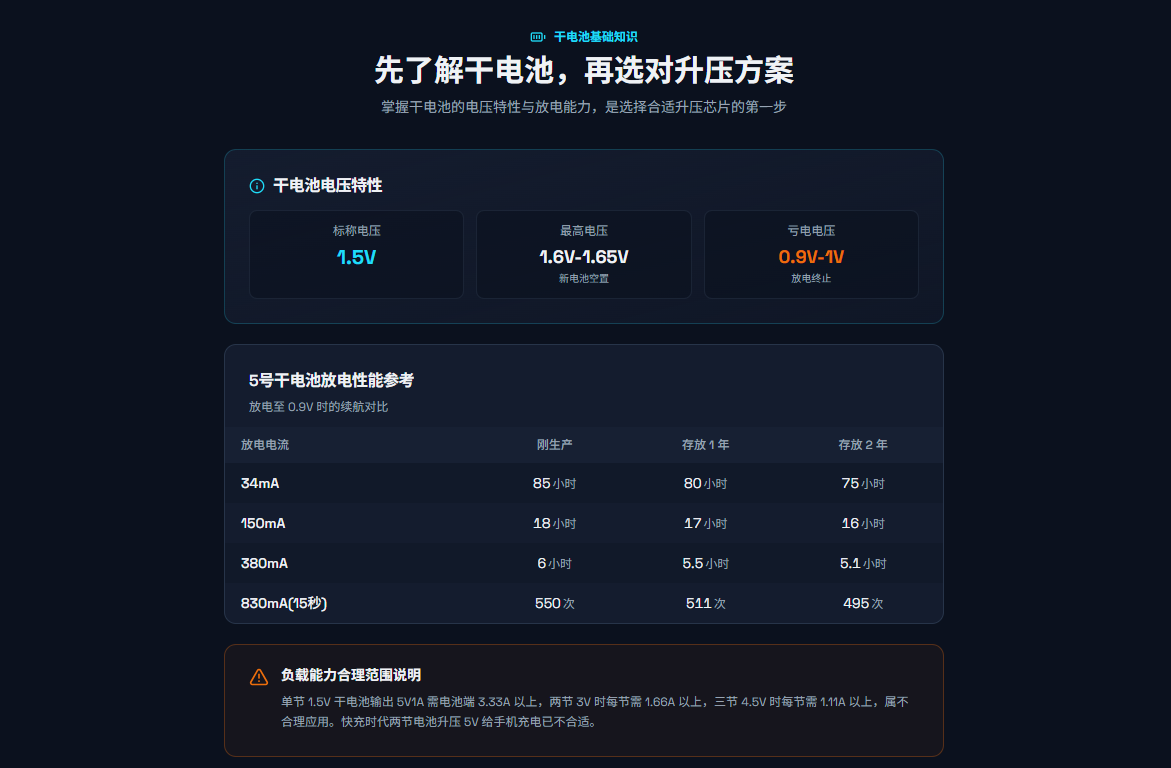

先了解干电池，再选对升压方案

掌握干电池的电压特性与放电能力，是选择合适升压芯片的第一步

干电池电压特性

标称电压 1.5V

最高电压 1.6V-1.65V 新电池空置

亏电电压 0.9V-1V 放电终止

负载能力合理范围说明

单节 1.5V 干电池输出 5V1A 需电池端 3.33A 以上，两节 3V 时每节需 1.66A 以上，三节 4.5V 时每节需 1.11A 以上，属不合理应用。快充时代两节电池升压 5V 给手机充电已不合适。

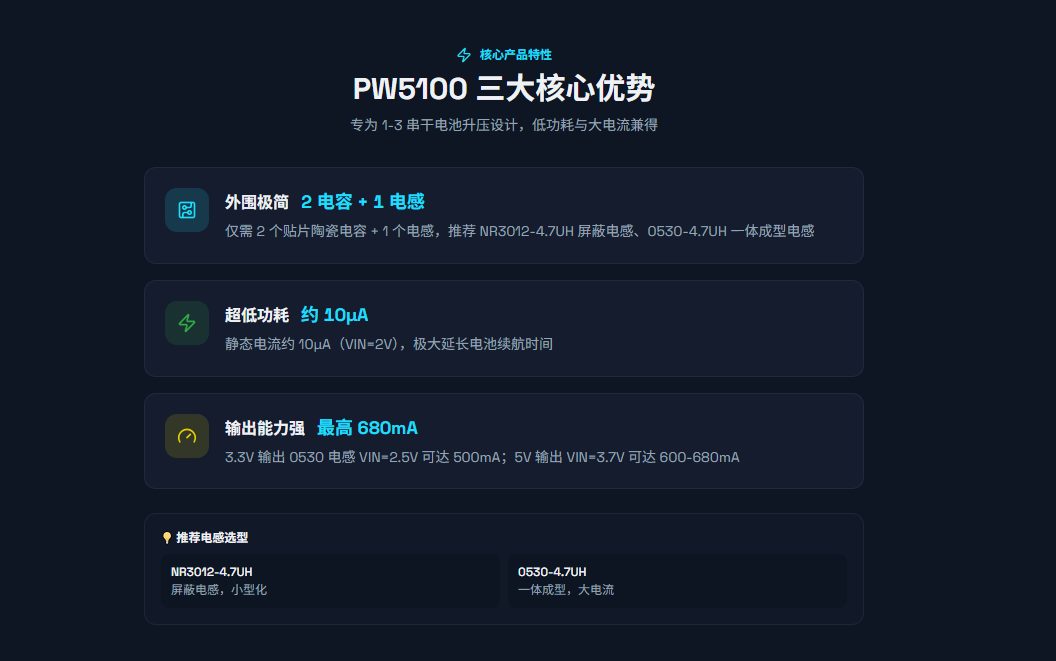

PW5100 三大核心优势

专为 1-3 串干电池升压设计，低功耗与大电流兼得

外围极简

2 电容 + 1 电感

仅需 2 个贴片陶瓷电容 + 1 个电感，推荐 NR3012-4.7UH 屏蔽电感、0530-4.7UH 一体成型电感

超低功耗

约 10µA

静态电流约 10µA（VIN=2V），极大延长电池续航时间

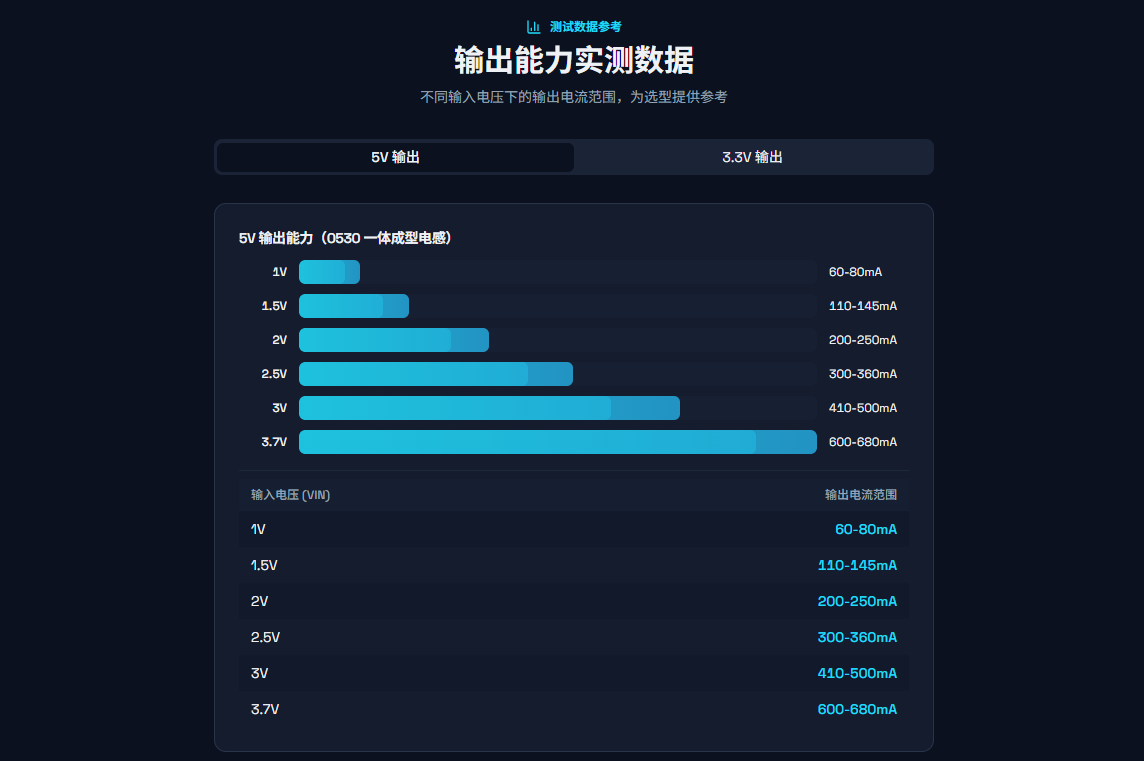

输出能力强

最高 680mA

3.3V 输出 0530 电感 VIN=2.5V 可达 500mA；5V 输出 VIN=3.7V 可达 600-680mA
