产品概述
PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。
PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整
体方案尺寸，降低 BOM 成本。PW4053 的升压开关充电转换器的工作频率为 500KHz，转换效率为
90%。
PW4053 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，
可匹配所有适配器。
PW4053 提供 SOP8-EP 封装形式，工作温度额定范围为-40℃至 85℃。
产品特点
⚫ USB 5V 输入异步开关升压充电
⚫ 工作电压 3.5～6V，芯片耐压 18V，内部
集成高压晶体管
⚫ 最大 1.2A 充电电流，外部电阻可调
⚫ NTC 功能
⚫ 升压充电效率 90%
⚫ 自动调节输入电流，匹配所有适配器
⚫ 支持 LED 充电状态指示
⚫ 内置功率 MOS
⚫ 500KH 开关频率
⚫ 输出过压，短路保护
⚫ 输入欠压，过压保护
⚫ IC 过温保护
⚫ ESD 4KV
应用范围
⚫ 锂电电池包
⚫ 对讲机
⚫ 玩具
⚫ 蓝牙音箱
⚫ POS 机
⚫ 电子烟

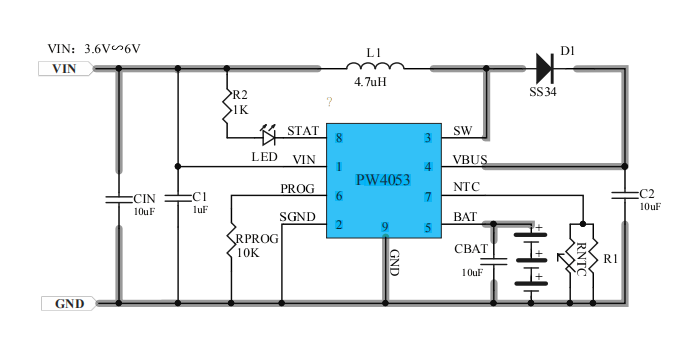

典型应用电路
