PW2330芯片3A,4.5V-30V输入,同步降压调节器

2020-11-30 16:03:00
admin
原创
726

一般说明

PW2330 开发了一种高效率的同步降压 DC-DC 变换器 3A 输出电流。 PW2330 4.5V 30V 的宽输入电压范围内工作集成主开关和同步开关,具有非常低的 RDS ON )以最小化传导

损失。PW2330 采用专有的瞬时 PWM 结构,实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外,它在在连续传导模式下的 500kHz 伪恒定频率,以最小化电感器和电容器。



特征


内部整流MOS 的低RDS on )(顶部 / 底部): 90/60 m Ω

4.5-30V 输入电压范围

瞬时PWM 架构实现快速

瞬态响应

外部软启动限制涌入电流

恒频:500kHz

3A 连续负载电流能力

输出过电流限制

输出短路保护当前折回

热关机和自动恢复

符合RoHS 标准且无卤素

紧凑型包装:SOP8-EP




应用


液晶显示器

液晶电视

机顶盒

北美

大功率AP 路由器

液晶显示器

DVR/NVR

笔记本

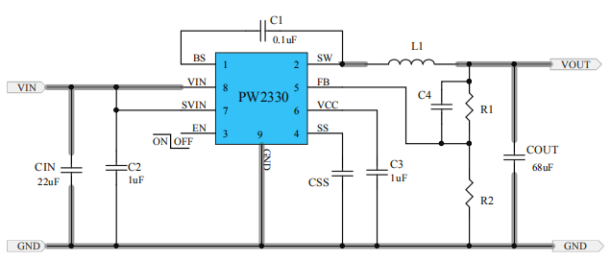

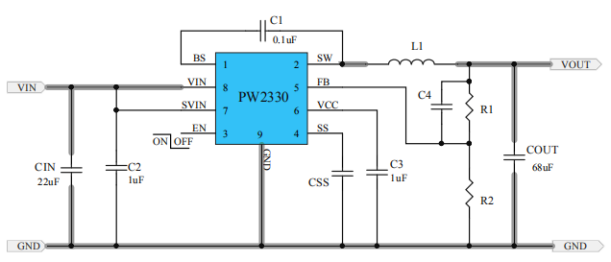

典型应用电路

品牌代理商:深圳市夸克微科技
郑生: 13528458039
QQ : 2867714804
