一般说明

PW4203是一款4.5-22V输入,2A多芯同步降压锂离子电池充电器,适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET,以实现高效率和简单的电路设计。PW4203提供8针SOP封装,提供非常紧凑的系统解决方案和良好的热导率


特征
宽输入电压范围:4.5V至22V

高效率集成同步降压带固定800kHz开关的调节器频率

可选择多电池充电
涓流/恒流/恒压充电模式
可编程(最大2A)恒定充电当前
可编程充电定时器
输入电压UVLO和电池OVP
过热保护
输出短路保护
自动停机防止倒车能量流
充电状态指示
正常同步降压运行当电池取出时

SOP-8暴露垫包装


应用
移动电话,
PDA,MP3播放器,MP4播放器
 数码相机
蓝牙应用
PSP游戏玩家,NDS游戏玩家

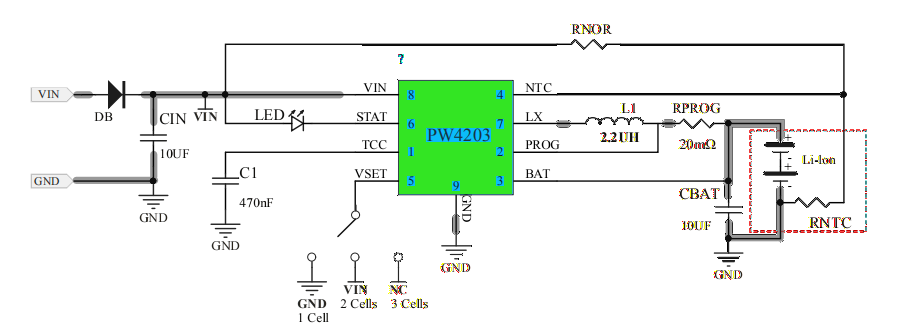

典型应用电路
