PW4065芯片带输入反接保护,3mA-600mA 单节锂离子电池恒流/恒压线性充电器

2020-11-30 16:05:00
admin
原创
653
产品概述
PW4065 是一款完整的单节锂电池充电器,带电池正负极反接保护、输入电源正负极反接保
护的芯片,兼容大小 3mA-600mA 充电电流。PW4065 可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热
反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充
满电压可分为两档: 4.35V、 4.2V。充电电流可通过一个电阻器进行外部设置。当电池达到预设
电压之后,充电电流降至设定值 1/10, PW4065 将自动终止充电。
当输入电压(交流适配器或 USB 电源)被拿掉时, PW4065 自动进入一个低电流状态,电
池漏电流在 1μA 以下。 PW4065 的其他特点包括电源自适应、 欠压闭锁、自动再充电和一个用
于指示充电状态的引脚。
PW4065 采用 SOT23-5L 封装配合较少的外围原件使其非常适用于便携式产品.
产品特点
⚫ 兼容 3mA-600mA 的可编程充电电流
⚫ VCC 输入端反接保护
⚫ 锂电池正负极反接保护
⚫ 适配器电源自适应
⚫ 具有可在无过热危险的情况下实现充电速
率最大化的热调节功能
⚫ 带涓流、恒流、恒压控制
⚫ 精度达到±1%的预设充电电压
⚫ 最高输入可达 8.0V
⚫ 自动再充电
⚫ 一个充电状态开漏输出引脚
⚫ C/10 充电终止
⚫ 待机模式下的供电电流为 65μA
⚫ 软启动
应用范围
⚫ 移动电话、 PDA
⚫ MP3、 MP4 播放器

⚫ 充电宝、便携式设备

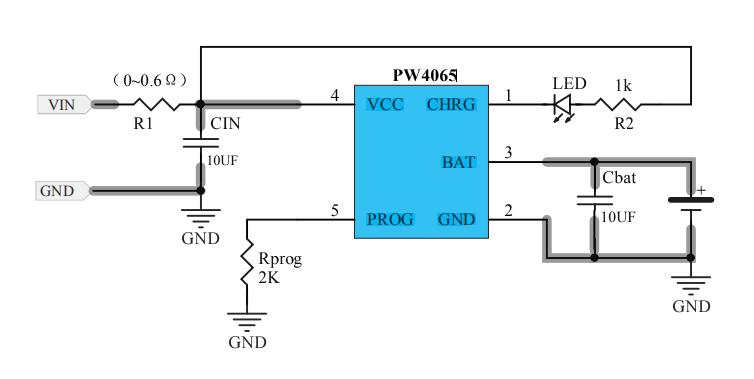

典型应用
