USB C 输入， 集成 OVP 过压保护锂电池充电产品
- 2023-05-17 14:08:00
- admin
原创
-
726

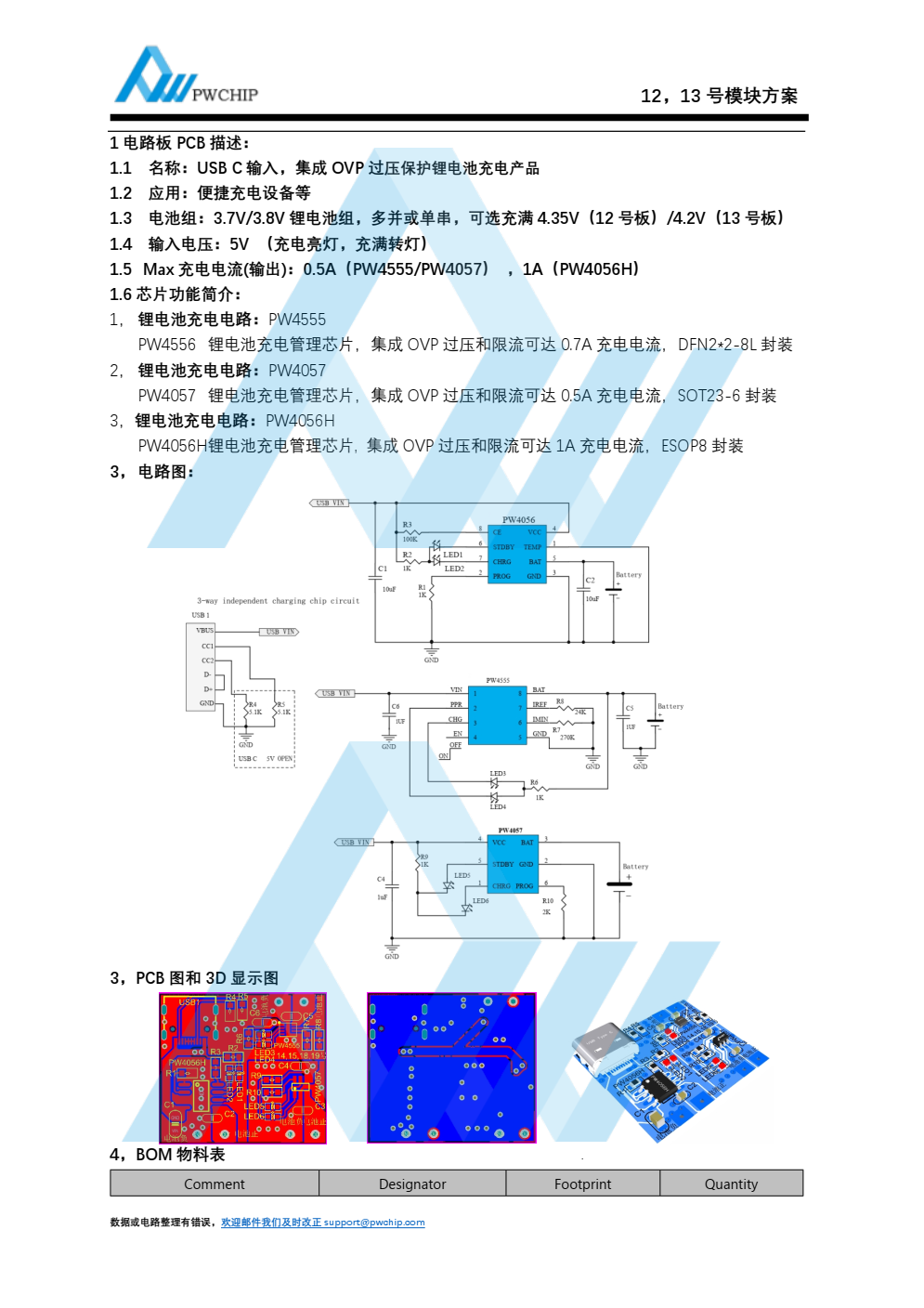

摘要：1 电路板 PCB 描述：
1.1 名称： USB C 输入， 集成 OVP 过压保护锂电池充电产品
1.2 应用：便捷充电设备等
1.3 电池组： 3.7V/3.8V 锂电池组，多并或单串，可选充满 4.35V（12 号板） /4.2V（13 号板）
1.4 输入电压： 5V （充电亮灯，充满转灯）
1.5 Max 充电电流(输出)： 0.5A（PW4555/PW4057） ， 1A（PW4056H）
1.6 芯片功能简介：
1， 锂电池充电电路： PW4555
PW4556 锂电池充电管理芯片， 集成 OVP 过压和限流可达 0.7A 充电电流， DFN2*2-8L 封装
2， 锂电池充电电路： PW4057
PW4057 锂电池充电管理芯片， 集成 OVP 过压和限流可达 0.5A 充电电流， SOT23-6 封装
3， 锂电池充电电路： PW4056H
PW4056H锂电池充电管理芯片, 集成 OVP 过压和限流可达 1A 充电电流， ESOP8 封装
3， 电路图：
