USB PD 充电器 5V-12V 给单节锂电池 2A 充电方案 PW4000

2023-05-17 14:09:00
admin
原创
41

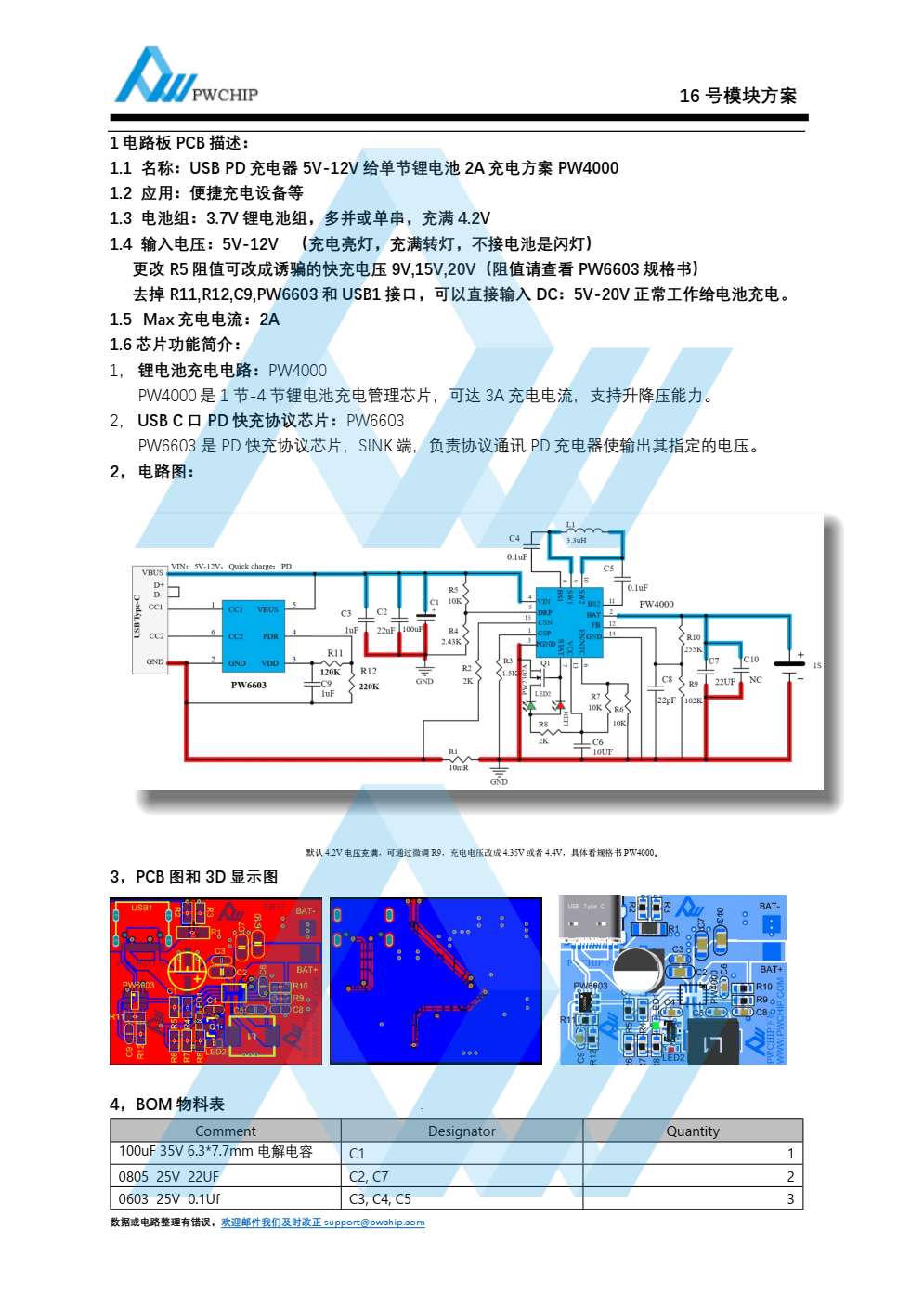

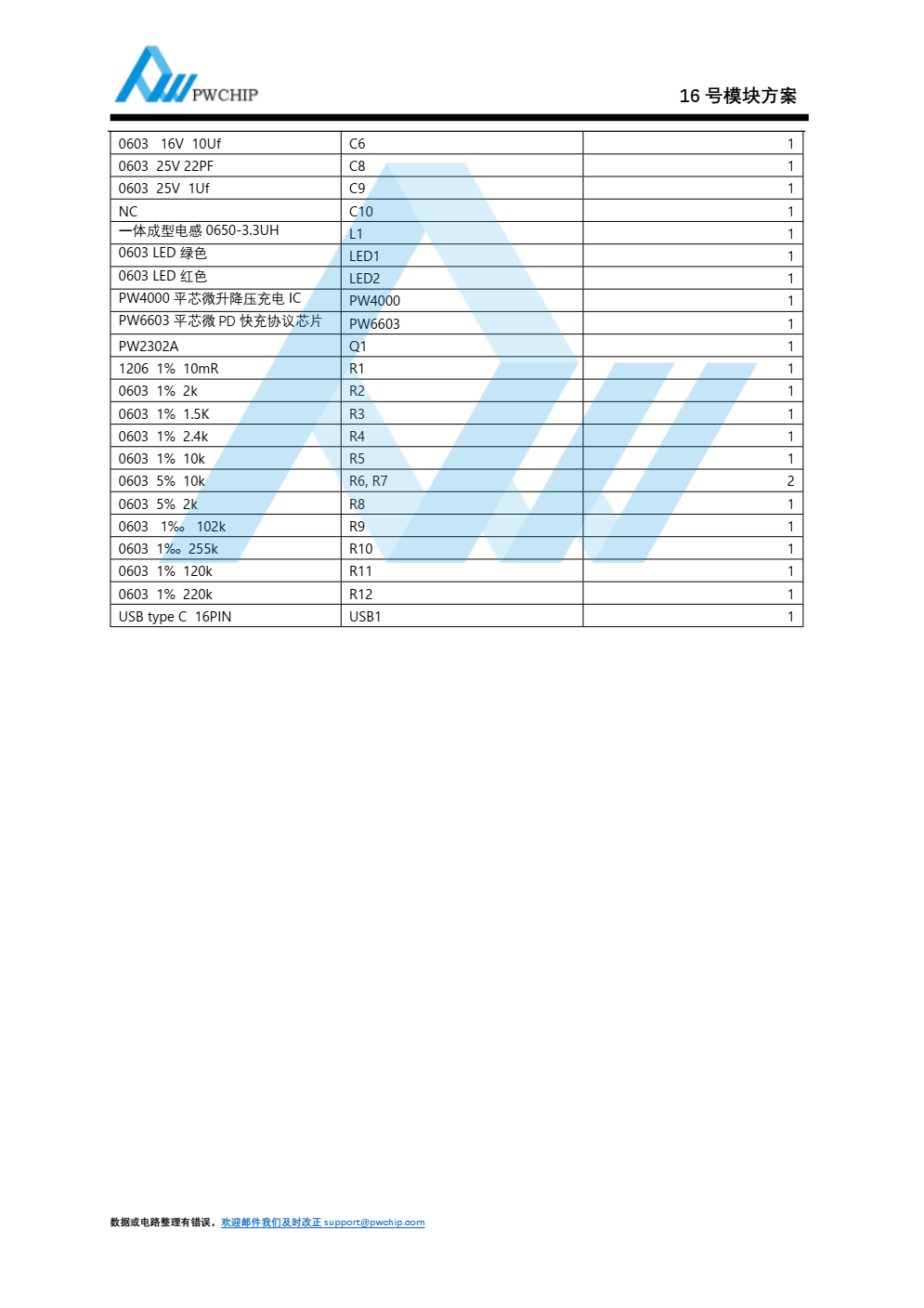

摘要:1 电路板 PCB 描述:1.1 名称: USB PD 充电器 5V-12V 给单节锂电池 2A 充电方案 PW40001.2 应用:便捷充电设备等1.3 电池组: 3.7V 锂电池组,多并或单串,充满 4.2V1.4 输入电压: 5V-12V (充电亮灯,充满转灯,不接电池是闪灯)更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V(阻值请查看 PW6603 规格书)去掉 R11,R12,C9,PW6603 和 USB1 接口,可以直接输入 DC: 5V-20V 正常工作给电池充电。1.5 Max 充电电流: 2A1.6 芯片功能简介:1, 锂电池充电电路: PW4000PW4000 是 1 节-4 节锂电池充电管理芯片,可达 3A 充电电流,支持升降压能力。2, USB C 口 PD 快充协议芯片: PW6603PW6603 是 PD 快充协议芯片, SINK 端,负责协议通讯 PD 充电器使输出其指定的电压。2, 电路图:
