输入短路保护芯片PW2605R，5V适用，充电线防水保护USB口必备

一、防护挑战：为什么 5V系统需要专业保护？

在各类以 5V供电的电子设备中，USB端口、充电接口和电源输入线是系统最脆弱且最易受损的环节。常见风险包括：

插拔过程中的瞬间短路 ：金属异物、液体侵入导致 VCC与GND直接连接

电源适配器劣化或误接 ：输出电压异常升高，超过后级电路耐压

线缆老化或机械损伤 ：内部绝缘失效造成长期轻微短路

潮湿环境与防水结构失效 ：冷凝水或液体渗入导致端口腐蚀与短路

传统的保险丝或 PTC响应慢、精度低、无法复位，且对过压无防护。PW2605R以其高集成、快速响应与可恢复特性，成为5V端口防护的优选方案。

二、 PW2605R核心防护机制解析

1.  超快过流保护（OCP） – 应对短路首道防线

响应时间 ： 50μs内识别过流，迅速关断通路

可编程阈值 ：通过 IADJ外接电阻设定0.5A–2A保护点，精准匹配负载

有输出 短路

2.  固定过压保护（OVP） – 拦截异常高压

阈值 ： 6.1V（典型值），略高于5V标准，避免误触发

响应速度 ： <100ns，远快于后级电路损坏速度

锁定与恢复 ：过压触发后保持关断，输入恢复正常后 20ms自动重启

3.  多重辅助保护

输入反接保护 ：支持 -20V耐压，防止电源极性接反

欠压锁定（ UVLO） ：输入低于约 2.8V时自动关断，避免低压异常工作

过温保护（ OTP） ：芯片温度超过 160℃时关断，防止热失控

三、典型应用设计指南

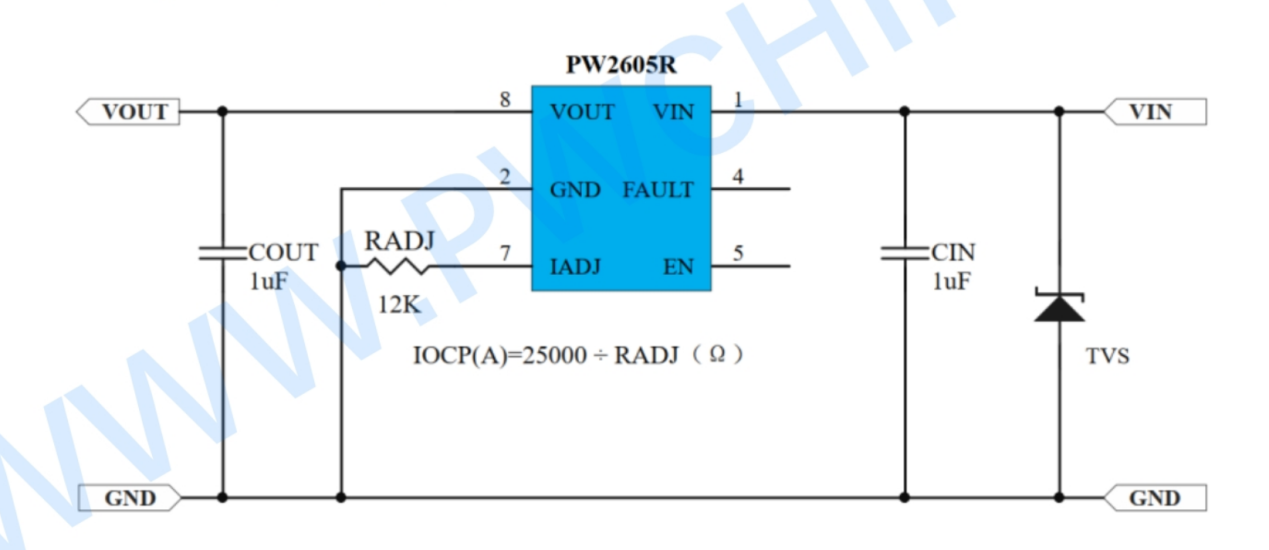

1.  防水USB端口保护方案

2.  充电线/手表，便捷产品输入保护

应用位置 ：置于 Type-C/Micro-USB输入端之后、主电路之前

OCP值设定 ：根据线缆载流能力设定，常用 1A–2A

布局要点 ：尽量靠近输入接口，减少保护盲区

3.  户外设备防水型电源接口

增设容错 ：可在 OVP前增加TVS管，应对更高压浪涌

环境适应 ：芯片工作温度 -40℃~85℃，适合户外温差环境

密封配合 ：可与灌封胶、防水圈等结构配合，实现机电一体防护

---

四、 PCB布局与可靠性设计要点

功率路径最短化

VIN到VOUT路径尽可能短而宽，减小阻抗与发热

输入输出电容紧贴芯片引脚，建议使用 10µF低ESR陶瓷电容

散热与焊接

芯片底部焊盘充分连接至大面积 GND铜箔，通过过孔导热

DFN2x2封装需注意焊接工艺，避免虚焊影响导热与电流能力

信号隔离

EN、IADJ、FAULT等小信号走线远离功率路径

若长距离传输 FAULT信号，可考虑串联100Ω电阻抑噪

---

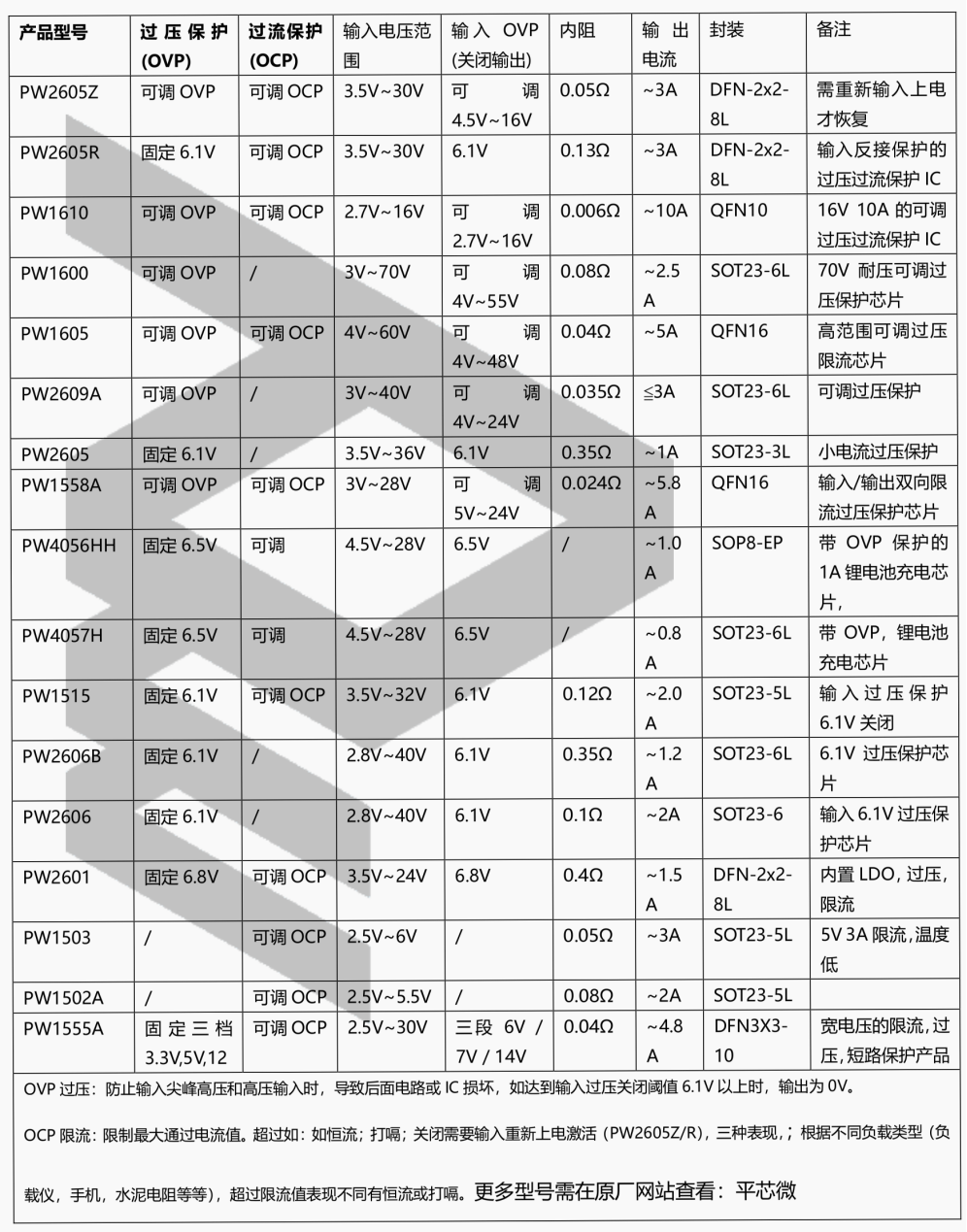

五、选型优势总结

相较于分立方案或普通保险丝， PW2605R在5V端口保护中体现明显优势：

高集成 ：单芯片实现多重复合保护，节省空间与 BOM

快响应 ： ns/μs级保护速度，真正保护后级敏感电路

可恢复 ：故障解除后自动重启，提升用户体验

易设计 ：外围简洁，参数可调，适配不同应用需求

成本效益 ：在防短路、防过压、防反接等多重需求下，综合成本低于分立方案

---

结语
PW2605R为5V供电系统提供了专业、可靠的输入级保护方案，尤其适用于充电线、USB端口、户外设备接口等易受短路、过压威胁的应用场景。其快速响应、可编程设定与自动恢复的特性，能够显著提升产品的鲁棒性与安全性，是现代电子设备端口防护设计的理想选择。
