USB专用过压保护ic芯片选型指南，平芯微40V-70V高耐压OVP方案

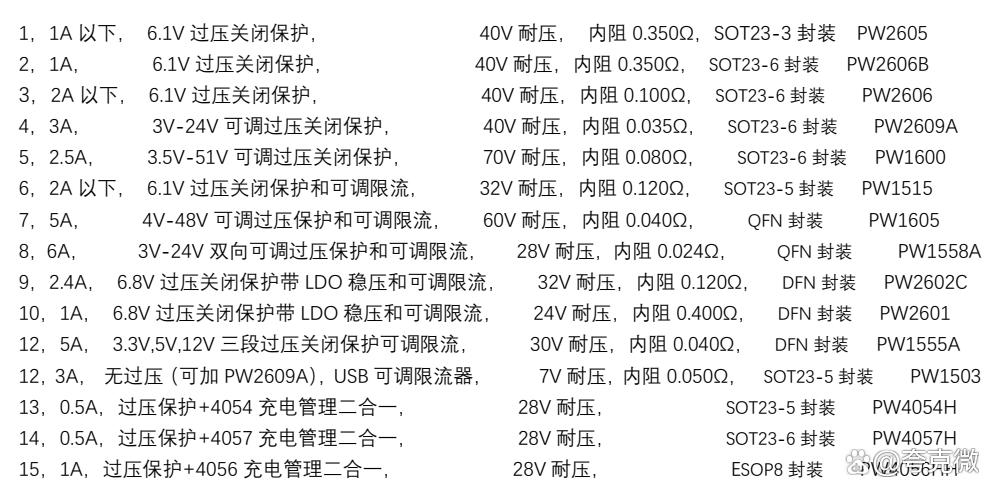

2.1 基础防护系列

PW2605 ：最小尺寸解决方案， SOT23-3封装，适用于1A以下应用

PW2606系列 ：升级版防护，内阻优化至 0.1Ω，支持2A连续电流

PW2609A ：明星产品， 35mΩ超低内阻，过压点4-24V可调，性价比优异

2.2 高可靠性系列

PW1600 ： 高性能级防护， 70V超高耐压

PW1605 ：60V耐压，支持4-51V宽范围调节，5A大电流能力

2.3 智能集成系列

PW1515 ： OVP+OCP二合一，限流范围0.2-2A可调，专为端口防护设计

PW2601 ：三合一智能芯片，集成 OVP、OCP和LDO稳压功能

PW1555A ：智能识别芯片，自动适配 3.3V/5V/12V三种电压系统

2.4 专用方案系列

PW4056HH ：充电管理一体化方案，集成 OVP和1A充电管理

PW1503 ：纯限流解决方案，适用于需要精确电流控制的场合

三、 应用场景深度解析

3.1 消费电子领域

USB接口全面防护

问题：劣质充电器、热插拔导致的电压尖峰

方案： PW2609A前端保护，响应时间＜1μs

效果：端口损坏率降低 99%以上

便携设备充电安全

方案： PW4056HH集成保护，支持28V输入耐压

优势：单芯片解决充电安全和适配器兼容性问题

3.2 高性能电子

系统浪涌防护

挑战：抛负载电压高达 80V，温度范围-40℃~125℃

方案： PW1600防护，70V持续耐压能力

控制电源保护

需求： 24V,36V,42v系统防反接、防浪涌

方案： PW1605可编程保护，适应不同标准

3.3 特殊应用场景

多电压系统适配

方案： PW1555A智能识别，自动切换保护阈值

应用：多功能设备、测试仪器电源接口

精密电路供电

需求： MCU、传感器等对电源噪声敏感

方案： PW2601带LDO稳压，输出纹波＜10mV

四、 设计指南与选型策略

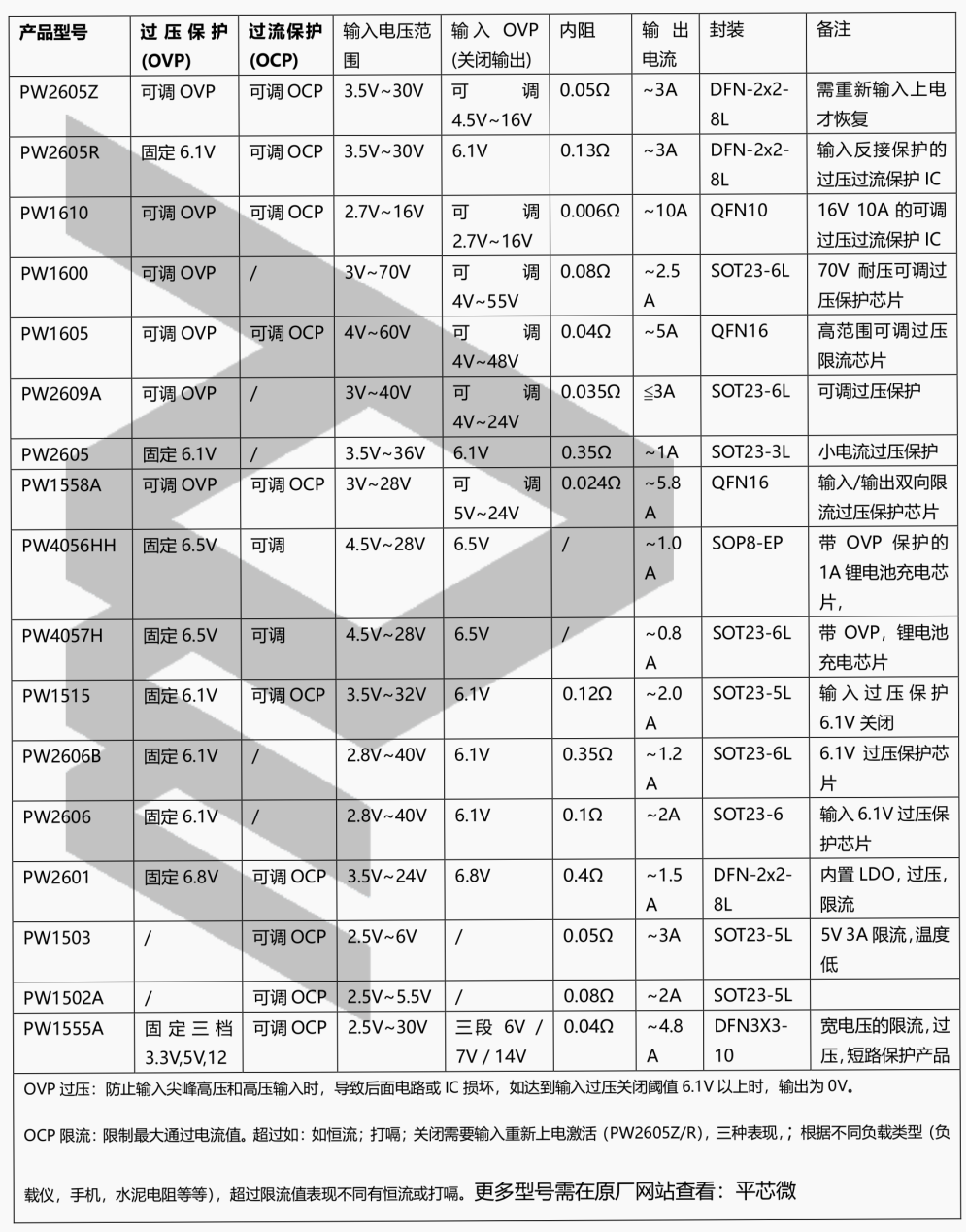

4.1 关键参数选型矩阵

4.2 设计注意事项

布局优化

电源路径尽量短直，减少寄生电感

芯片 GND引脚直接连接电源地平面

大电流应用需预留足够的铜箔面积

参数配置

可调型号使用 1%精度电阻设置阈值

留出 20%的设计余量

考虑温度对保护点的影响

系统级防护

前级可并联 TVS二极管增强抗浪涌能力

配合自恢复保险丝实现多重保护

敏感电路建议增加 π型滤波

五、 实测性能与可靠性验证

5.1 电气性能测试

响应时间测试 ：过压保护响应＜ 5μs

导通电阻测试 ：全温度范围内变化＜ 15%

重复性测试 ： 1000次保护动作后参数漂移＜2%

5.3 应用案例数据

某品牌路由器 ：采用 PW1515后，端口故障率从1%降至0.01%

控制器 ：使用 PW1600方案

消费电子 ： PW2609A批量应用，良品率直线提升

七、 总结与展望

平芯微过压过流保护芯片系列通过技术创新和产品优化，为电子系统提供了从基础防护到智能保护的全套解决方案。该系列产品不仅解决了传统保护方案的局限性，更在性能、集成度和可靠性方面实现了显著突破。

未来，随着5G、物联网、新能源汽车等新兴技术的发展，对电源防护技术将提出更高要求。平芯微将继续深耕电源保护领域，通过持续的技术创新和产品迭代，为全球电子行业提供更安全、更智能、更可靠的电源保护解决方案。

选择建议：工程师在设计初期就应将电源防护纳入系统规划，根据具体应用场景选择最合适的保护方案。平芯微完整的产品线和专业的技术支持，能够帮助客户快速实现产品优化，缩短研发周期，提升产品市场竞争力。
