高压LED驱动的可靠之选，深度解析PW4115A开关降压型恒流芯片

在需要 60V耐压 的 LED照明驱动方案中，工程师常常寻求一颗既可靠又高效的恒流控制芯片。作为广受认可的 PT4115的60V耐压版本 ， PW4115A 正是为满足此类高压应用需求而设计的开关降压型恒流驱动器。它继承了前代产品的易用性与高性能，同时显著提升了输入电压范围，使其能够从容应对工业照明、汽车灯饰、高压灯带以及多颗 LED串联等更严苛的应用场景。

芯片核心概述

PW4115A是一款专为LED照明设计的恒流驱动芯片，其内部集成高压功率开关管，采用开关降压拓扑结构。该芯片通过外部的电感、电流采样电阻和续流二极管构建一个高效、稳定的BUCK型恒流电路。其最大优势在于高达60V的输入耐压，能够直接接入较高的直流电压或经整流后的交流电压，驱动多颗串联的LED，简化了系统设计。

PW4115A核心特性剖析

宽输入电压与高耐压 ：芯片支持 5V至60V的宽输入电压范围，内部功率管耐压值高达60V，确保了在电压波动较大的环境中（如车载系统、工业电源）依然能稳定工作。

高精度输出电流 ：输出电流可通过外部采样电阻（ Rs ）精确设定，精度可达 ±5%。电流计算公式为  Iout = 0.1V / Rs 。例如，需输出 350mA电流时， Rs  取值约为0.285Ω。

高效的开关降压架构 ：采用 临界导通模式（ BCM， Boundary Conduction Mode） 工作。这种模式使得电路在每个开关周期内，电感电流刚好下降到零时开始下一次充电，兼具了转换效率高和电感体积相对较小的优点。

强大的调光兼容性 ：芯片的 DIM引脚支持多种调光方式。既可接受 PWM（脉冲宽度调制）  信号进行宽范围、无频闪的亮度调节，也可通过外接直流电压（模拟调光）来线性改变输出电流，为设计提供了灵活性。

完善的保护机制 ：内置了多重保护功能以提升系统可靠性，包括 LED开路保护 、 芯片过温保护（ TSD）  以及采样电阻短路保护。这些功能有效防止了因异常情况导致的器件永久性损坏。

紧凑的封装形式 ：通常采用 SOT89-5或ESOP8封装，在提供良好散热性能的同时，占用了极小的PCB空间，有利于实现紧凑的驱动模块设计。

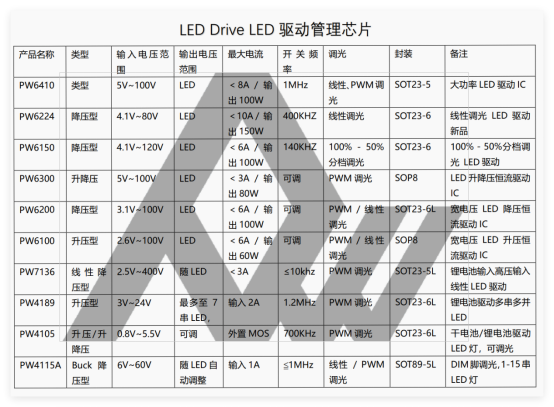

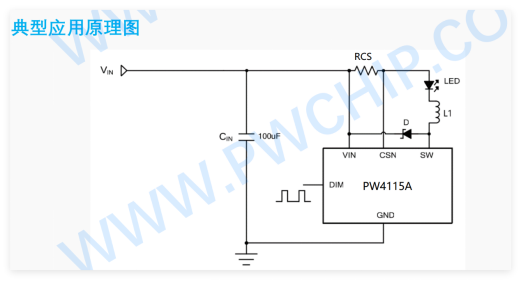

典型应用电路与设计要点

输入滤波电容（ C1） ：用于平滑输入电压，吸收瞬时高压尖峰，应选择耐压高于最大输入电压的低 ESR电容，通常靠近芯片VIN引脚放置。

功率电感（ L1） ：核心储能元件。其电感值直接影响工作频率和电流纹波。需根据输入输出电压、输出电流计算选取，并确保其饱和电流大于系统峰值电流。

续流二极管（ D1） ：在内部功率管关闭时，为电感电流提供续流通路。必须选用 快恢复二极管（ FRD）  或肖特基二极管，以减小开关损耗和反向恢复时间带来的影响。

电流采样电阻（ Rs） ：决定最终输出电流的精度。应选择精度高（如 1%）、温度系数低的金属膜电阻，并注意其功耗（P = Iout² * Rs）需留有余量。

调光接口（ DIM） ：若无需调光，可将此引脚通过电阻上拉至 VIN或悬空（视规格书而定）。使用PWM调光时，建议信号频率在100Hz以上以避免人眼可见频闪。

总结

PW4115A 作为一款针对高压环境优化的 LED恒流驱动芯片，通过提升耐压、保持高精度恒流与丰富功能，为设计师提供了一个稳定、高效且易于实施的核心解决方案。无论是应对复杂的电压环境，还是驱动高功率、多颗串联的LED负载，其基于规格书的严谨设计都能确保性能符合预期，是工业级和高端商用LED照明产品中值得信赖的驱动核心。
