USBPD快充电压诱骗芯片，设备接入通用快充生态的智能钥匙与PW6606方案深度解析

在USB Power Delivery（PD）快充标准普及的今天，如何让不具备完整协议处理能力的小型设备，也能从通用的PD/QC适配器中获取到9V、12V乃至20V的高压电能，从而大幅提升充电速度或驱动功率？这背后离不开一颗关键芯片—— USBPD快充电压诱骗芯片。它如同一位专业的“电力谈判代表”，驻守在设备端，通过与适配器的标准通信，为设备“争取”到预设的最佳供电条件。平芯微半导体的 PW6606正是这一领域的典型代表，以其高集成度与高可靠性，为产品设计提供了简洁高效的解决方案。

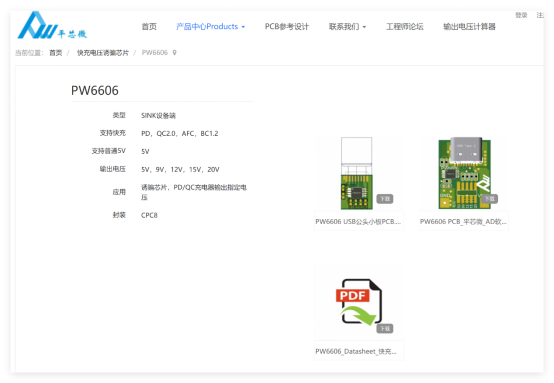

一、 PW6606芯片：核心定位与功能总览

PW6606是一颗专用的USB电源传输接收端（Sink）控制器。其核心职能并非电压转换，而是 协议通信与电压请求 。当设备通过 USB Type-C或A口连接至快充适配器时，PW6606会自动启动与适配器的握手通信，并根据其外部硬件配置，请求芯片预设的电压与电流档位，引导适配器输出相应的功率。

二、 核心特性与技术细节剖析

全面的快充协议兼容：

PD协议 ：完整支持 PD3.0/2.0 Sink协议，这是获取高压大功率的核心。

QC协议 ：支持 QC3.0/2.0受电端协议，兼容广泛使用的高通快充适配器。

AFC协议 ：支持三星 AFC快充协议，扩展了兼容性。

这意味着，无论是使用主流的 PD氮化镓充电器，还是旧的QC协议适配器，PW6606都能有效沟通，最大化电源的可用性。

灵活的硬件编程配置：
PW6606采用最直观的电阻配置方式，通过两个引脚设定所有参数：

电压选择（ VSEL引脚） ：在 VSEL与GND间连接不同阻值的电阻R8，可设定请求的电压档位。例如：连接1kΩ电阻对应9V，4.7kΩ对应12V，10kΩ对应15V，15kΩ对应20V，不连接（NC）则默认为5V。

电流选择（ ISEL引脚） ：在 ISEL与GND间连接电阻R4，可设定请求的电流能力。例如：1kΩ对应2A，10kΩ对应3A。

这种设计让产品规格的设定和变更极其简单，无需软件编程，降低了开发和生产难度。

高可靠性设计：

28V通讯引脚耐压 ：其 CC1、CC2、D+、D-等与外部直接通信的引脚具备28V的高压耐受能力。这对于防护适配器插拔过程中的意外浪涌至关重要，确保了芯片在复杂用电环境下的长期稳定。

宽输入工作电压（ VDD） ：芯片自身的工作电压范围达 3.3V至24V，适应性强。

三、 典型应用电路与设计要点

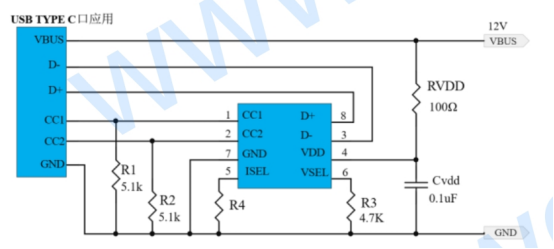

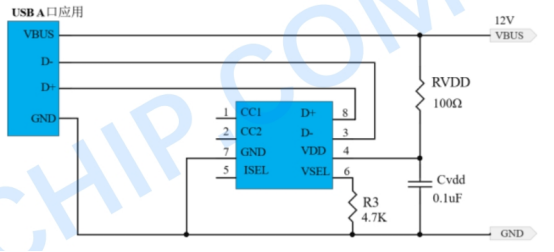

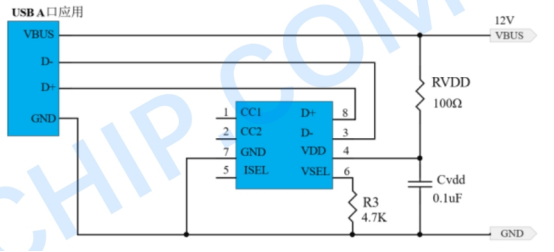

PW6606的应用电路非常简洁。在典型的USB Type-C口应用中，仅需将芯片的CC1、CC2连接至Type-C接口的对应引脚，并正确配置VSEL和ISEL电阻即可。设计中需特别注意：

VDD引脚供电 ：必须按照规格书建议，为 VDD引脚配置RC滤波电路（通常为电阻串联电容到地），以确保芯片内部逻辑电源的纯净与稳定，这是芯片正常启动和通信的基础。

配置电阻精度 ：建议使用 1%精度的贴片电阻，以保证电压/电流请求值的准确性。

与后级电路配合 ： PW6606输出的是与适配器协商后的直流电压（如12V）。此电压必须接入后级的 降压转换器（ Buck）或 电池充电管理芯片 （如 PW4213），才能安全地为系统或电池供电。PW6606本身不具备稳压或充电管理功能。

四、 广泛的应用场景

凭借其 “将普通设备变身快充设备”的能力，PW6606适用于众多需要从通用USB-C/充电器获取更高功率的场景：

消费电子产品：无线充电器发射端、移动电源（作为输入快充诱骗）、便携小家电（如加湿器、便携屏）。

网络与安防设备 ：无线路由器、网络交换机、监控摄像头（用于替代传统的 12V专用DC圆口适配器）。

电动工具与轻型设备 ：部分小型电动螺丝刀、手持风扇、 LED工作灯等，利用PD充电器实现快速补电。

工业与嵌入式控制：作为标准化、可灵活配置的直流电源输入前端模块。

PW6606作为一款高性能的USBPD快充电压诱骗芯片，其价值在于以极简的外围设计和硬件配置方式，攻克了设备与复杂快充协议之间的兼容性难题。它赋予了产品设计者强大的灵活性，能够基于全球通用的USB PD生态来规划设备供电，从而摆脱对专用充电器的依赖，提升用户体验和产品竞争力。对于任何希望为其设备增添快充输入功能的工程师而言，PW6606提供了一个经过验证的、高可靠性的核心解决方案。
