USB口OVP过压保护芯片

USB口OVP过压保护芯片

型号： PW2609A

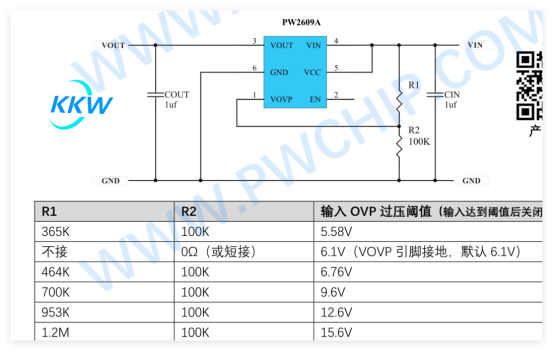

PW2609A是一颗常用于USB口端，做输入的过压保护芯片，输入耐压40V，OVP过压保护可默认6.1V或者可调OVP设置选择，地内阻，可达通过3A电流，

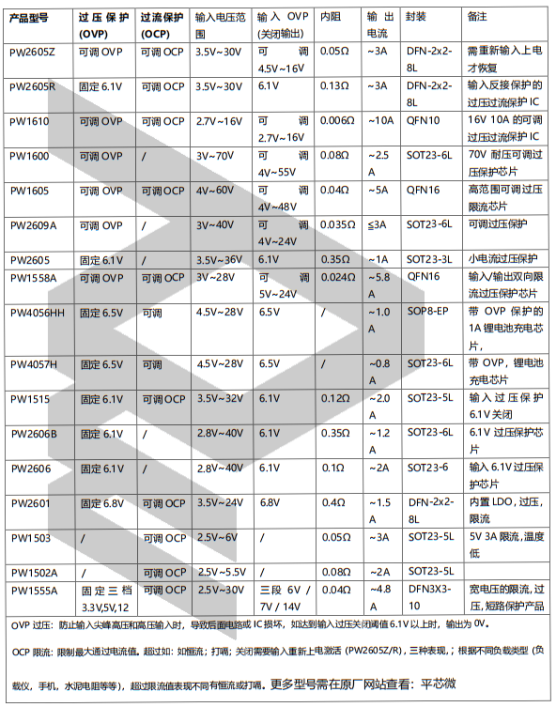

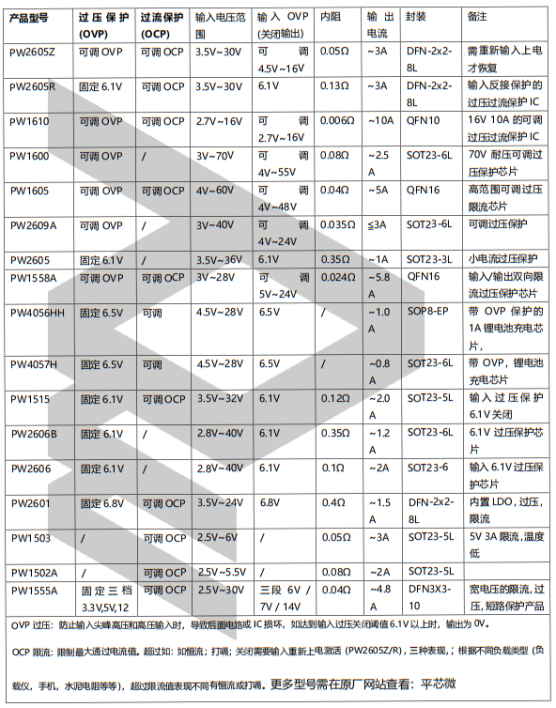

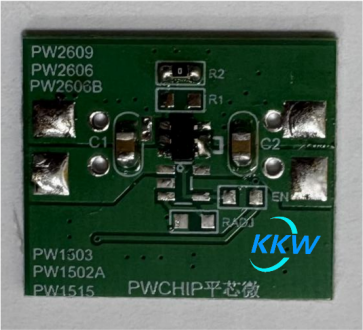

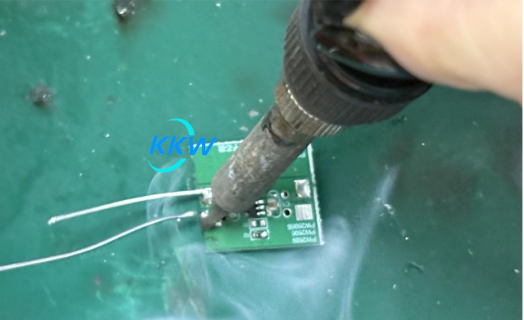

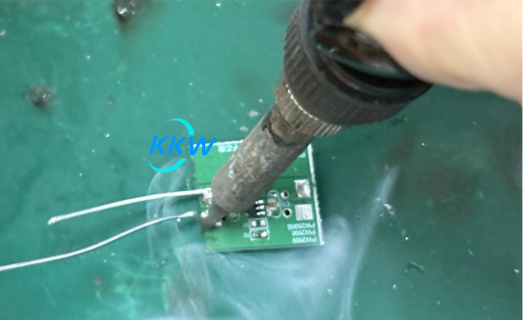

板子图片

一、 核心保护功能测试

测试项目 测试目的 简要测试条件 /方法

1.  过压保护（ OVP）触发阈值，核心测试 ：验证 OVP是否在标称值（如6.1V）准确触发。使用可调电源，从5V缓慢升高VIN电压，监测VOUT突然关断（降至近0V）时的VIN值。

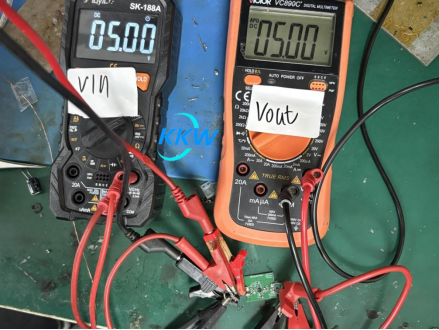

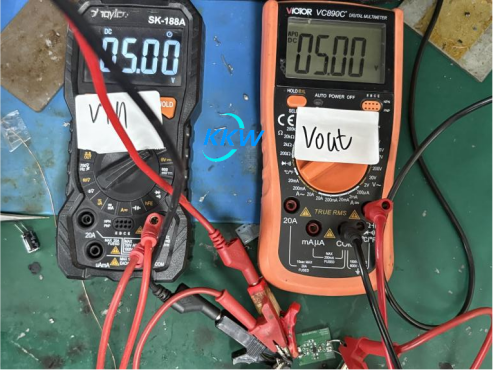

输入 5V，输出5V正常

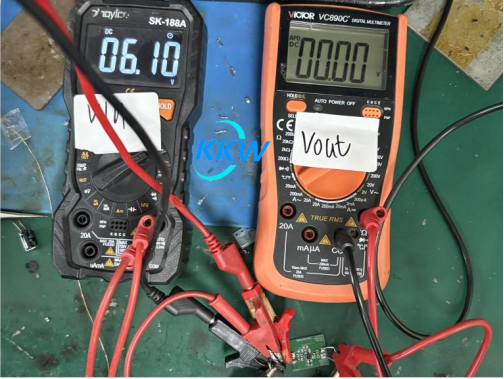

输入提高到 6.1V时，达到OVP过压保护6.1V，输出为0，正常

2.  不同过压输入测试，验证芯片在持续过压、高压脉冲等异常情况下的可靠性。 持续过压 ：输入一个高于 OVP的电压（如24V），持续一段时间，检查芯片是否锁死或损坏。

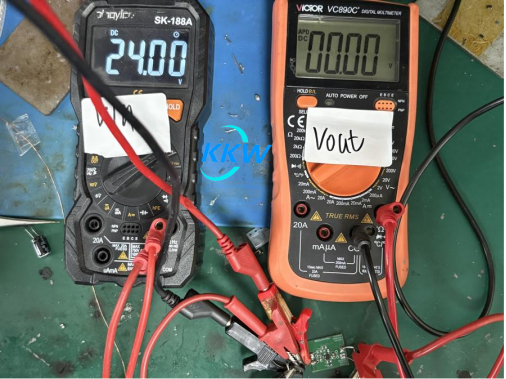

输入 24V时， 达到 OVP过压保护6.1V，输出为0，正常

3.  自动恢复功能， 验证触发保护，触发 OVP后，将输入电压恢复正常范围（如调回5V），观察VOUT是否自动恢复输出。

从输入 24V，拉回5V输入，输出5V正常，

4.  负载温度 保护， 验证输出 2A时芯片的温度

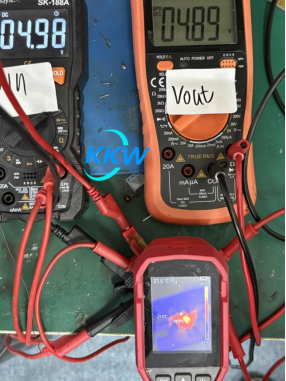

输入 4.98V，输出4.89V负载2A，温度33.6度，正常。
