三节串联锂电池保护芯片IC过充过放过流短路四重保护，方案电路图全公开

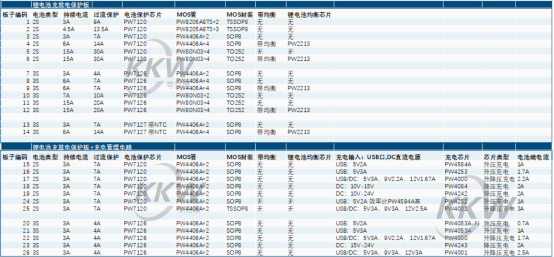

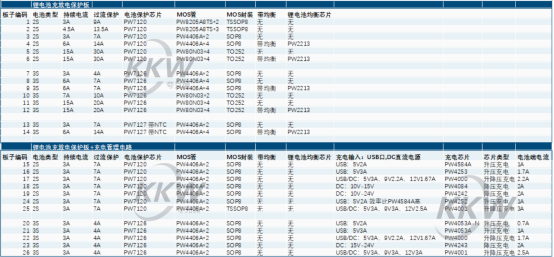

锂电池保护板3 串 产品系列介绍+ 充电电路二合一

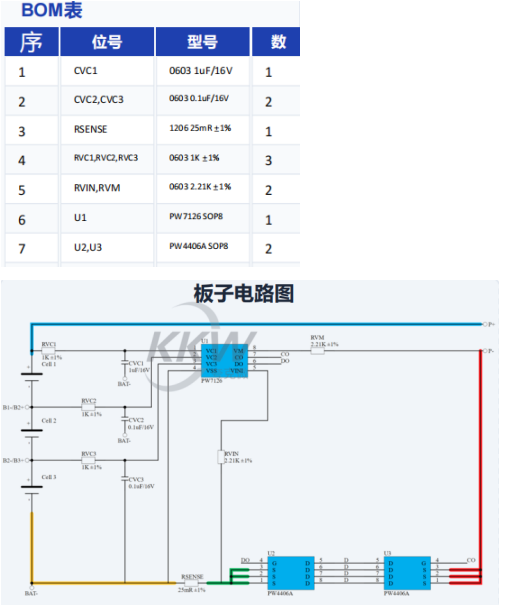

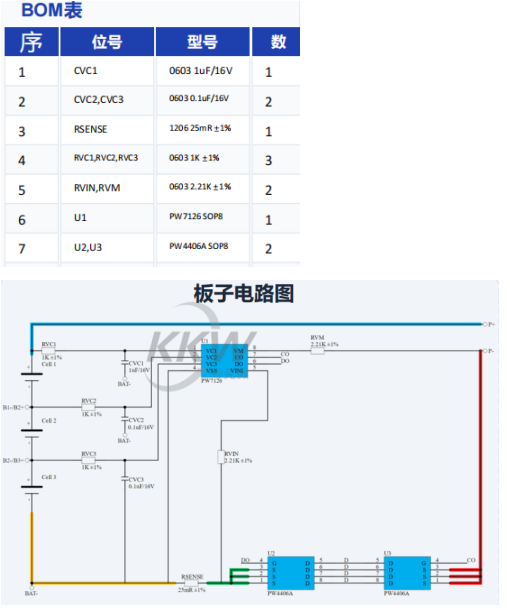

3S 保护板 — 板子编码 7

过流电流 : 4A

电池类型 3S 持续电流 3A 保护芯片 PW7126 MOS 管 PW4406A*2

MOS 封装 SOP8 带均衡 无 均衡芯片 无 板子编码 7

主芯片介绍

PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。

3S 保护板 — 板子编码 8

过流电流 : 7A

电池类型 3S 持续电流 6A 保护芯片 PW7126 MOS 管 PW4406A*4

MOS 封装 SOP8 带均衡 无 均衡芯片 无 板子编码 8

主芯片介绍

PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。

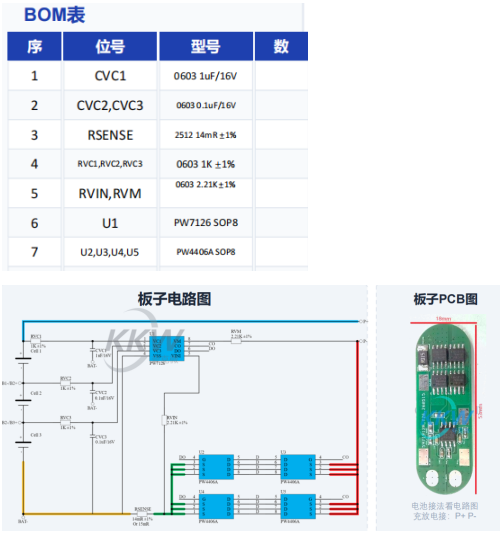

3S 保护板 — 板子编码 9

过流电流 : 7A

电池类型 3S 持续电流 6A 保护芯片 PW7126 MOS 管 PW4406A*4

MOS 封装 SOP8 带均衡 带均衡 均衡芯片 PW2213 板子编码 9

主芯片介绍

PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。

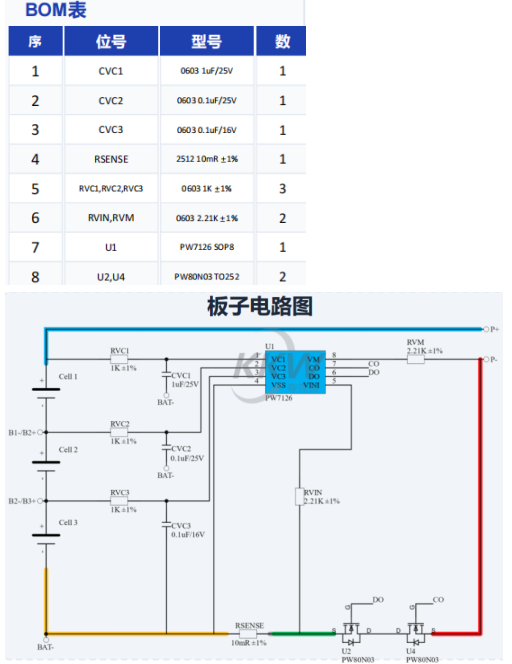

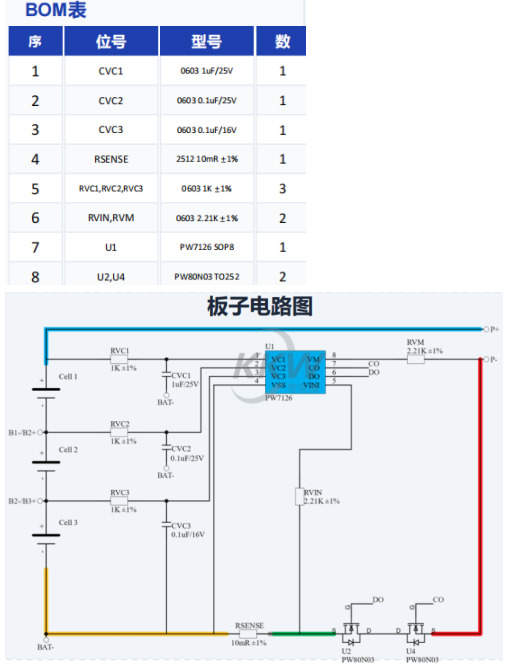

3S 保护板 — 板子编码 10

过流电流 : 10A

电池类型 3S 持续电流 7A 保护芯片 PW7126 MOS 管 PW80N03*2

MOS 封装 TO252 带均衡 无 均衡芯片 无 板子编码 10

主芯片介绍

PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。
