两节串联锂电池充电管理芯片IC-5V USB升压充电方案对比

两节串联锂电池充电管理芯片方案汇总

7 款升压 / 降压 / 升降压充电电路图 BOM 全公开

做两节串联锂电池（ 7.4V/8.4V ）产品，保护电路只是一半，充电管理电路才是真正让

很多人头疼的地方。 5V USB 怎么升压充到 8.4V ？ 12V 适配器怎么降压充？能不能兼

容多种输入电压？

今天把我们实测过的 7 款两节串联锂电池充电管理方案全部整理出来，从升压充电、

降压充电到升降压充电全覆盖，每一款都带完整电路图和 BOM 表，保护电路统一用

PW7120 ，充电 IC 各不相同，对号入座选就行。

一、升压充电方案（5V USB 输入 → 8.4V 输出）

适合充电输入只有 5V USB 的场景，比如小家电、蓝牙音箱、手持设备等。

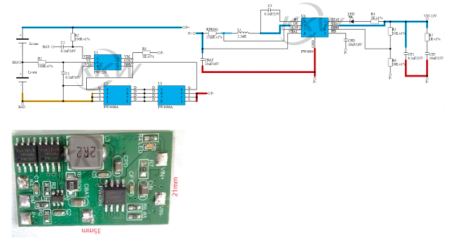

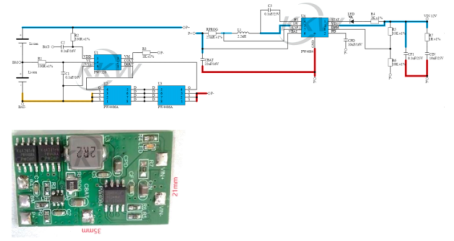

方案 1 ：编码 15 — PW4584A 升压充电

输入： USB 5V 2A

电池端充电电流： 1A

芯片类型： 开关升压型（ Boost ）

芯片特点： PW4584A 集成 OVP 过压保护，输入超过 6V 自动关闭充电，输入高耐压

30V ，适合成本敏感场景

保护芯片： PW7120 （过充过放过流短路四重保护）

MOS 管： PW4406A x2 （ SOP8 封装）

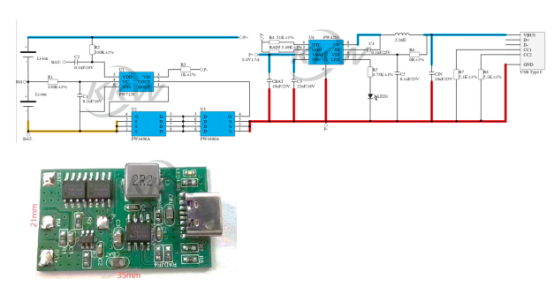

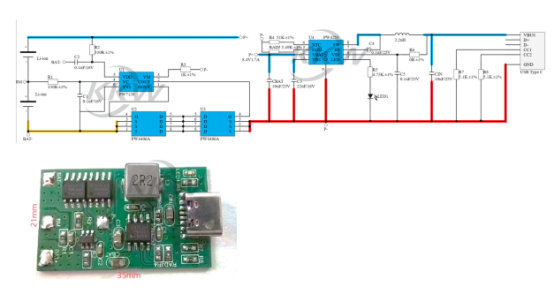

方案 2 ：编码 24 — PW4252 升压充电

输入：USB 5V 2A

电池端充电电流： 1A

芯片类型： 同步开关升压型（ Boost ）

芯片特点： PW4252 转换效率可达 95% ，比 PW4584A 效率更高，同样集成 OVP

（ 6V 关断），输入耐压 18V

保护芯片： PW7120

MOS 管： PW4406A x2 （ SOP8 封装）

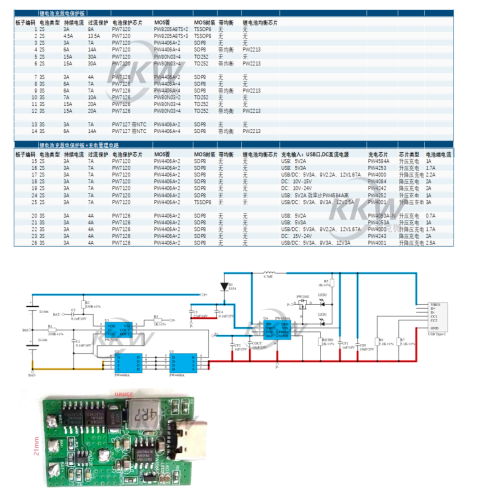

方案 3 ：编码 16 — PW4253 升压充电

输入： USB 5V 3A

电池端充电电流： 1.7A

芯片类型： 同步开关升压型（ Boost ）

芯片特点： PW4253 转换效率可达 95% ，输出充电电流比 PW4252 更大（ 1.7A vs

1A ），集成 OVP （ 6V 关断），耐压 18V

保护芯片： PW7120

MOS 管： PW4406A x2 （ SOP8 封装）

二、降压充电方案（10V-24V DC 输入 → 8.4V 输出）

适合有直流适配器供电的场景，比如电动工具充电座、桌面设备、车载充电等。

方案 4 ：编码 18 — PW4084 降压充电

输入：DC 10V-15V

电池端充电电流： 2A

芯片类型： 同步开关降压型（ Buck ）

芯片特点： PW4084 转换效率可达 93% ，集成 OVP 过压保护（输入超 15V 关断），

输入高耐压 25V

保护芯片： PW7120

MOS 管： PW4406A x2 （ SOP8 封装）

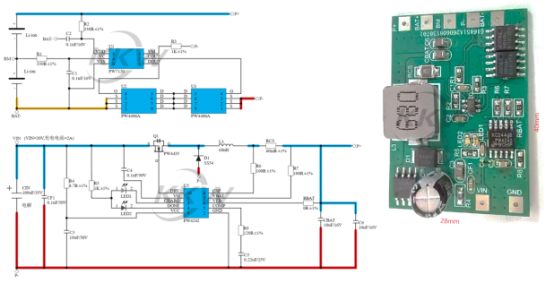

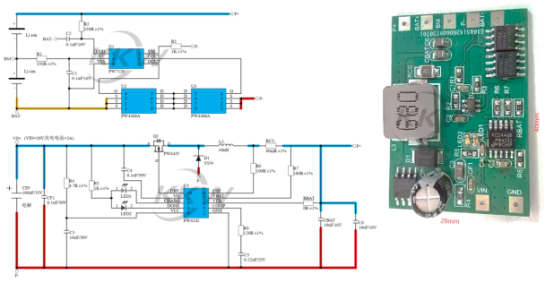

方案 5 ：编码 19 — PW4242 降压充电

输入：DC 10V-24V

电池端充电电流： 2A

芯片类型： 异步开关降压型（ Buck ）

芯片特点： PW4242 转换效率可达 90% ，输入电压范围比 PW4084 更宽（最高

24V ），适合适配器电压不固定的场景

保护芯片： PW7120

MOS 管： PW4406A x2 （ SOP8 封装）

三、升降压充电方案（5V-20V 宽电压输入 → 8.4V 输出）

适合需要兼容多种充电器输入的场景，USB 5V 能充， 12V 适配器也能充，一套电路

通吃。

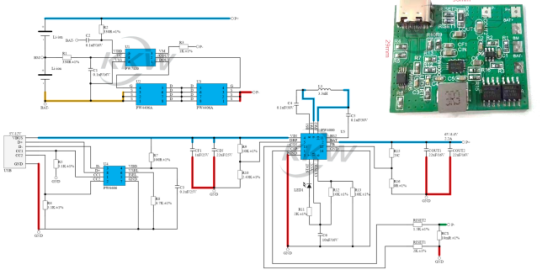

方案 6 ：编码 17 — PW4000 升降压充电 输入： USB/DC 5V 3A / 9V 2.2A / 12V 1.67A

电池端充电电流： 2.2A

芯片类型： 同步开关升降压型（ Boost-Buck ）

芯片特点： PW4000 转换效率可达 95% ， 5-20V 宽输入自动升降压，一颗芯片兼容

USB 和 DC 适配器

保护芯片： PW7120

MOS 管： PW4406A x2 （ SOP8 封装）

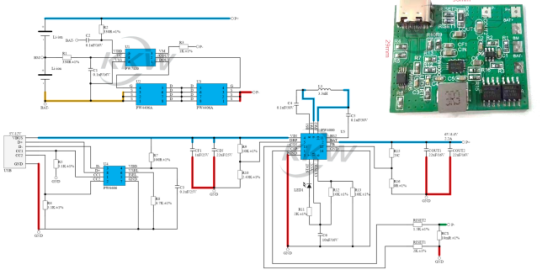

方案 7 ：编码 25 — PW4001 升降压充电

输入：USB/DC 5V 3A / 9V 3A / 12V 2.5A

电池端充电电流： 3A

芯片类型： 升降压充电

芯片特点： PW4001 充电电流可达 3A ，是所有方案中充电速度最快的，适合大容量

电池快充需求

保护芯片： PW7120

MOS 管： PW4406A x2 （ SOP8 封装）

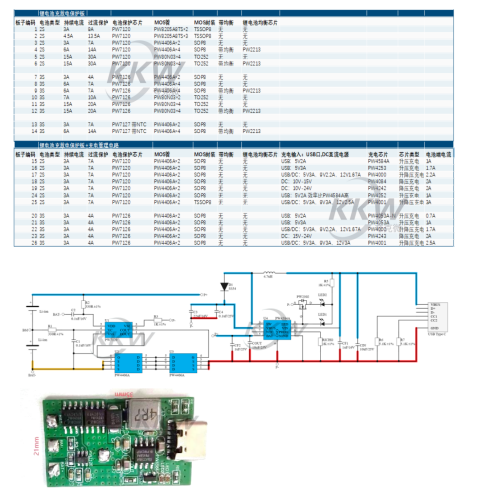

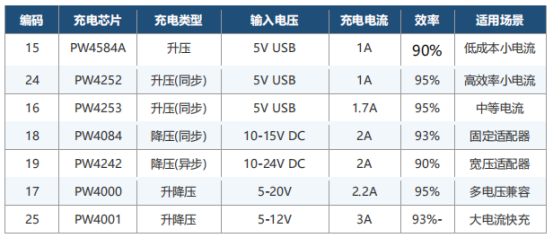

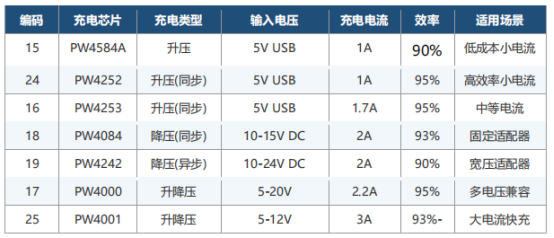

四、7 款方案快速对比选型表

五、怎么选？

只有 5V USB 充电、电流要求不高 → 选 PW4584A 或 PW4252 （要高效率选

PW4252 ，价格两个差不多，综合 PW4252 比较优）

5V USB 充电、电流要大一点 → 选 PW4253 （ 2A ）

有 12V/24V 适配器 → 选 PW4084 （ 15V 以内）或 PW4242 （ 24V 以内）

想一套电路兼容 5V/9V/12V 多种输入 → 选 PW4000 （ 2.2A ）或 PW4001 （ 3A 快充）

以上所有方案的完整电路图和 BOM 表都可以提供，保护部分统一使用

PW7120+PW4406A 方案，外围器件少，直接照着画板就行。
