三节串联锂电池充电管理芯片IC工程师笔记，3种拓扑结构，8套电路图

三节串联锂电池充电管理芯片方案汇总

5 款充电 IC + 3 款保护板方案，升压 / 降压 / 升降压电路图 BOM 全公开

做三节串联锂电池（ 11.1V/12.6V ）产品，充电管理电路是绕不开的难题。 5V USB 怎么升压充到 12.6V ？ 24V 适配器怎么降压充？能不能兼容多种输入电压？

今天把我们实测过的 8 款三节串联锂电池方案全部整理出来，包含 5 款充电管理 + 保护二合一方案，以及 3 款纯保护板方案，每一款都带完整电路图和 BOM 表，对号入座选就行。

一、升压充电方案（5V USB 输入 → 12.6V 输出）

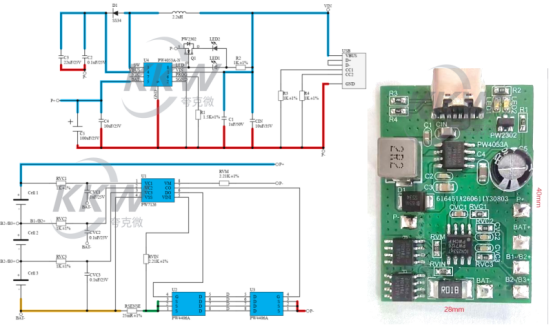

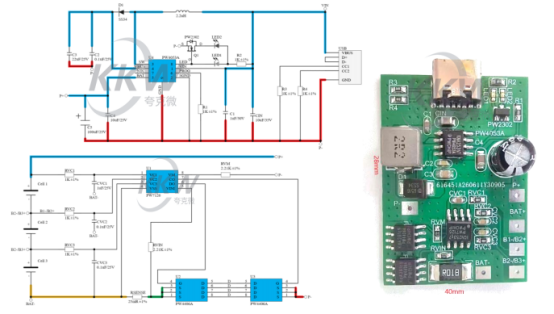

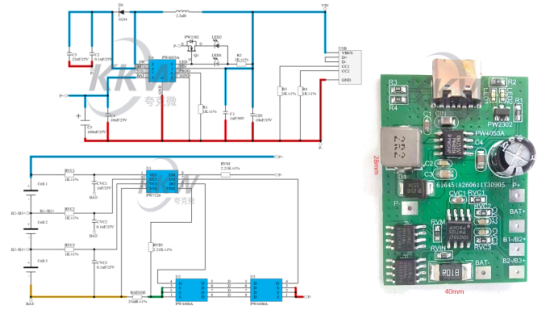

适合充电输入只有 5V USB 的场景，比如小型电动工具、手持设备、智能小家电等。 方案 1 ：编码 20 — PW4053A-N 升压充电

输入： USB 5V 2A

电池端充电电流： 0.7A

芯片类型： 异步开关升压型（ Boost ）

芯片特点： PW4053A-N 转换效率可达 90% ，集成 OVP 过压保护，输入超过 6V 关闭充电，输入高耐压 30V ，适合小电流场景

保护芯片： PW7126 （过充过放过流短路四重保护）

过流保护： 约 4A

MOS 管： PW4406A x2 （ SOP8 封装）

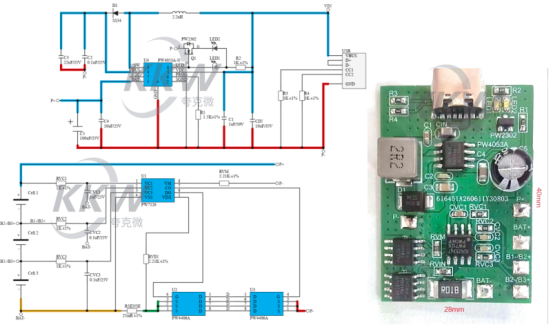

方案 2 ：编码 21 — PW4053A 升压充电

输入：USB 5V 3A

电池端充电电流： 1A

芯片类型： 异步开关升压型（ Boost ）

芯片特点： PW4053A 转换效率可达 90% ，充电电流比 PW4053A-N 更大（ 1A vs 0.7A ），集成 OVP （ 6V 关断），耐压 30V

保护芯片： PW7126

过流保护： 约 4A

MOS 管： PW4406A x2 （ SOP8 封装）

二、降压充电方案（15V-24V DC 输入 → 12.6V 输出）

适合有直流适配器供电的场景，比如电动工具充电座、工业设备、车载充电等。

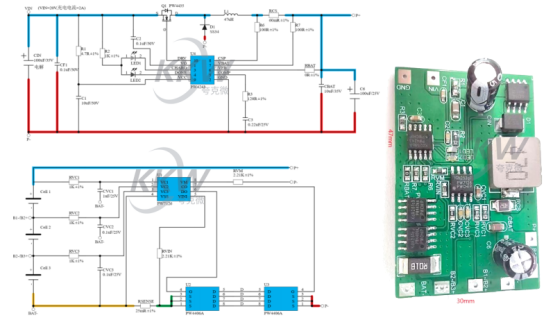

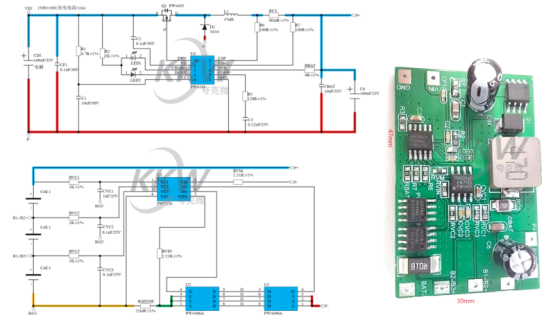

方案 3 ：编码 23 — PW4243 降压充电

输入： DC 15V-24V

电池端充电电流： 2A

芯片类型： 异步开关降压型（ Buck ）

芯片特点： PW4243 转换效率可达 90% ，适用于 15V-24V 输入降压至 12.6V 充电，适合高压适配器场景

保护芯片： PW7126

过流保护： 约 7A

MOS 管： PW4406A x2 （ SOP8 封装）

三、升降压充电方案（5V-20V 宽电压输入 → 12.6V 输出）

适合需要兼容多种充电器输入的场景，USB 5V 能充， 12V 适配器也能充，一套电路 通吃。

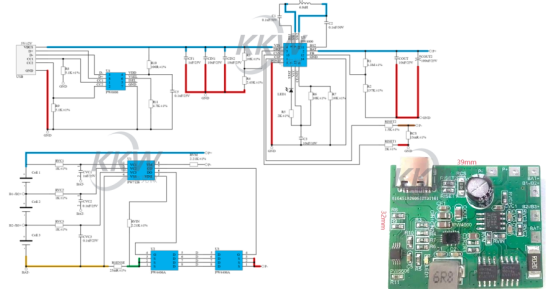

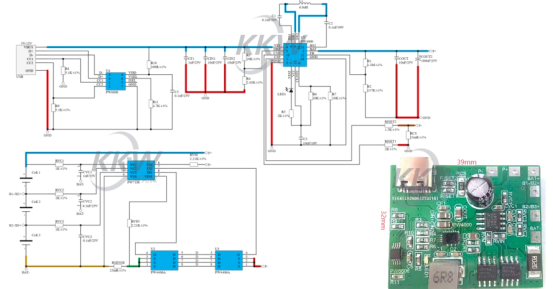

方案 4 ：编码 22 — PW4000 升降压充电

输入： USB/DC 5V 3A / 9V 2.2A / 12V 1.67A

电池端充电电流： 1.7A

芯片类型： 同步开关升降压型（ Boost-Buck ）

芯片特点： PW4000 转换效率可达 95% ， 5-20V 宽输入自动升降压，一颗芯片兼容 USB 和 DC 适配器

保护芯片： PW7126

过流保护： 约 4A

MOS 管： PW4406A x2 （ SOP8 封装）

方案 5 ：编码 26 — PW4001 升降压充电

输入：USB/DC 5V 3A / 9V 3A / 12V 3A

电池端充电电流： 2.5A

芯片类型： 升降压充电

芯片特点： PW4001 充电电流可达 2.5A ，是所有方案中充电速度最快的，适合大容量电池快充需求 保护芯片： PW7126

过流保护： 约 5A

MOS 管： PW4406A x2 （ SOP8 封装）

四、纯保护板方案（不带充电管理）

如果你的产品已经有独立的充电器，只需要一块保护板做过充过放过流短路保护，以下 3 款方案可以直接用。

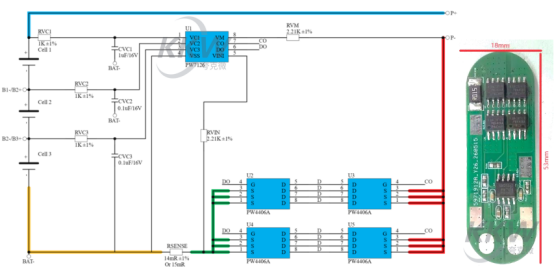

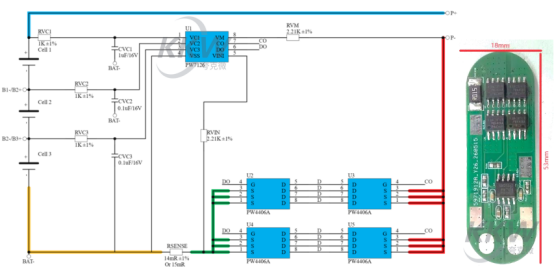

方案 6 ：编码 8 — PW7126 保护板（ 6A 无均衡）

电池类型： 3S

持续电流： 6A

过流保护： 约 7A

保护芯片： PW7126 （过充过放过流短路四重保护，高精度电压检测）

MOS 管： PW4406A x4 （ SOP8 封装）

带均衡： 无

特点：纯保护方案，外围简单，成本低，适合不需要均衡的应用

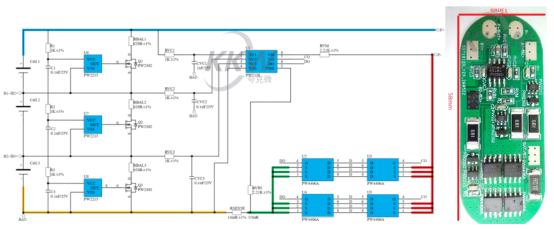

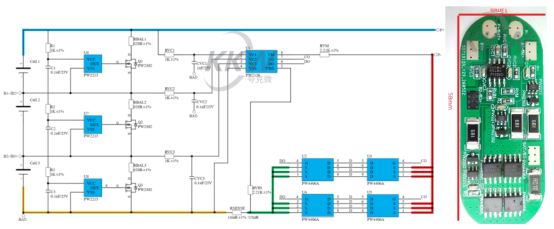

方案 7 ：编码 9 — PW7126 保护板（ 6A 带均衡）

电池类型：3S 持续电流： 6A

过流保护： 约 7A

保护芯片： PW7126

MOS 管： PW4406A x4 （ SOP8 封装）

带均衡： 有（ PW2213 ）

特点：带均衡功能，延长电芯寿命，适合电芯一致性要求高的应用

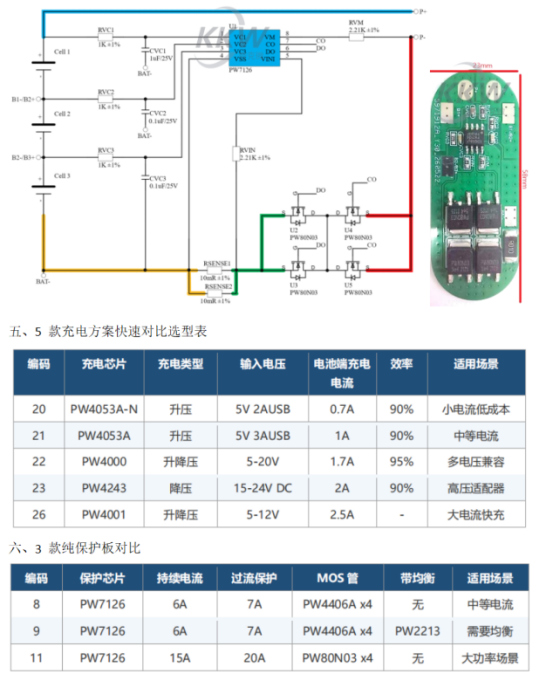

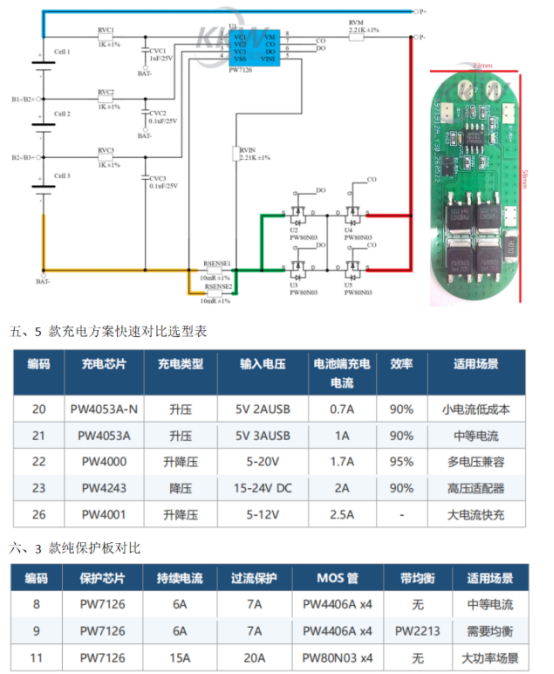

方案 8 ：编码 11 — PW7126 保护板（ 15A 大电流）

电池类型：3S

持续电流： 15A

过流保护： 约 20A

保护芯片： PW7126

MOS 管： PW80N03 x4 （ TO252 封装）

带均衡： 无

特点： 采用 TO252 封装 MOS 管，持续电流更大，适合电动工具、吸尘器等大功率场景

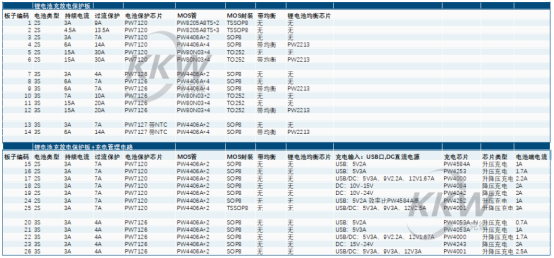

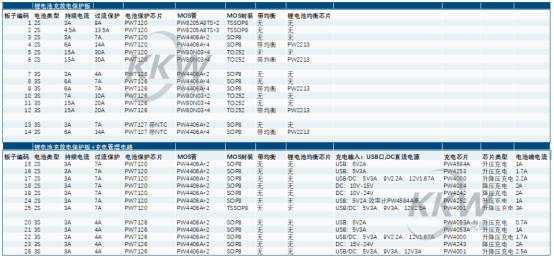

七、怎么选？

只有 5V USB 充电、电流要求不高 → 选 PW4053A-N （ 5V2A 输入）或 PW4053A （ 5V3A ）

有 15V-24V 适配器 → 选 PW4243 （ 2A 降压充电）

想一套电路兼容 5V/9V/12V 多种输入 → 选 PW4000 （ 1.7A ）或 PW4001 （ 2.5A 快充）

只需要保护板、不需要充电电路 → 编码 8/9/10 根据电流和是否需要均衡选择

以上所有方案的完整电路图和 BOM 表都可以提供，保护部分统一使用 PW7126 方案，外围器件少，直接照着画板就行。
