4056 充电芯片高耐压升级版 ——PW4056HH/PW4057H/PW4054H 完整选型方案

平芯微半导体（PWChip ）针对这一痛点推出了 PW4056HH 、 PW4057H 、 PW4054H 三款 " 输入 28V 耐压 +OVP 6.8V 过压保护 +BAT 脚 20V 高耐压 " 的 4056 升级版充电 IC ，从根本上解决了传统方案易烧芯片的安全隐患，同时保持了兼容 4056/4057/4054 的引脚定义和使用习惯。本文系统介绍三款芯片的核心参数、保护机制、差异对比和选型建议。

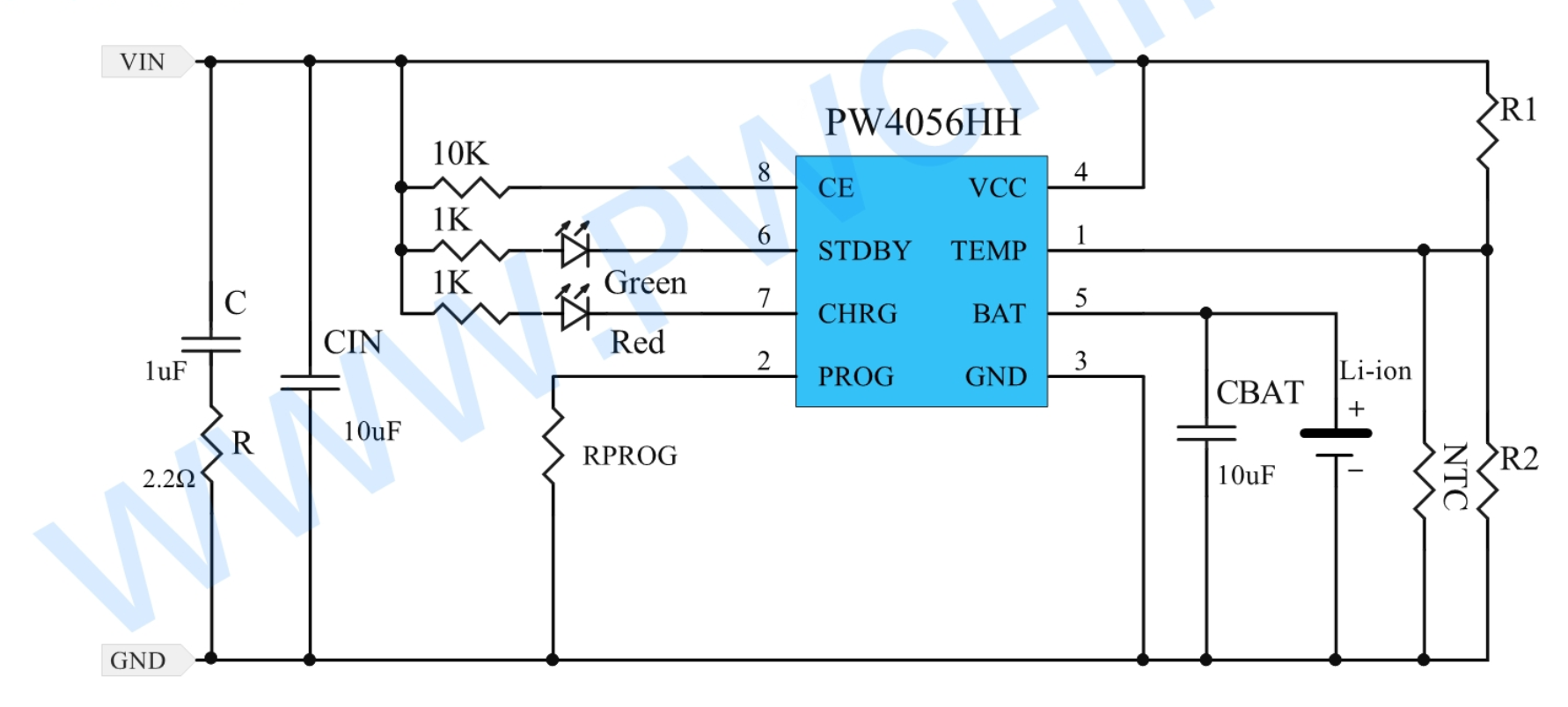

一 、PW4056HH——1A 大电流、 ESOP8 封装

PW4056HH 是三款中唯一支持 1A 充电电流的型号，输入电压范围 3.8V~28V ，内置 PMOS 架构 + 防反充电路（无需外部隔离二极管），恒流 / 恒压（ CC/CV ）充电模式，充满电压默认 4.2V （ HH 版 4.35V 、 HHH 版 4.4V 可选）。

核心参数：输入耐压28V | OVP 6.8V | BAT 脚耐压 20V | 最大充电电流 1A | 充满精度 ±1% | 1C/10 终止 | 自动再充电 | 涓流充电门限 2.9V | 软启动 | 温度监测 | 充电状态 + 故障状态双指示 | ESOP8 封装。

适合18650 大容量电池、需要大电流快速充电的应用：充电宝、蓝牙音箱、便携补光灯、便携风扇、便携仪器等。

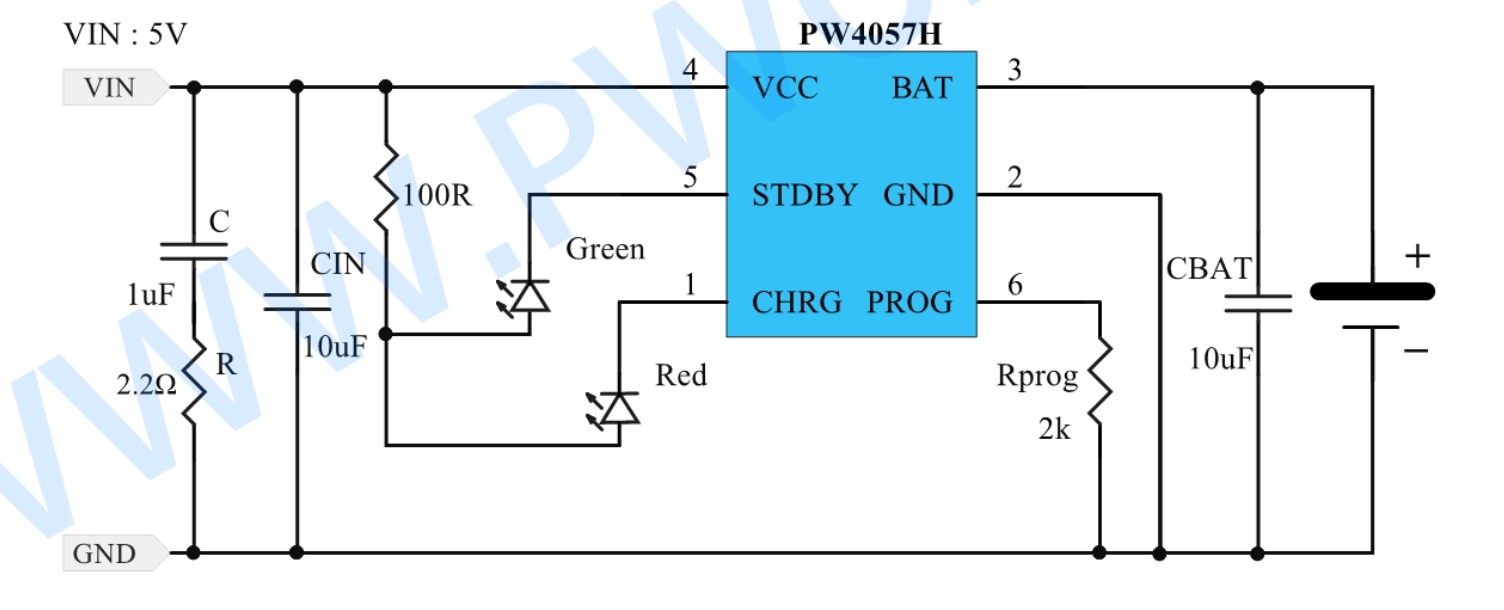

二 、PW4057H——0.5A 、双 LED 指示、 SOT23-6 封装

PW4057H 是 0.5A 充电电流版本，输入电压范围 3.8V~28V ，内置 OVP 6.8V ， BAT 脚耐压 20V 。采用 SOT23-6 封装，相比 PW4054H 多了一个状态引脚（双 LED 指示：充电中 + 充满分别独立指示），产品状态显示更直观。

兼容说明：PW4057H 的第 5 脚 STDBY 悬空或接地即兼容 SOT23-5 的 PW4054H 脚位。适合蓝牙耳机、智能手环、电子词典、 GPS 导航仪、数码相机等需要双 LED 显示充电状态的产品。

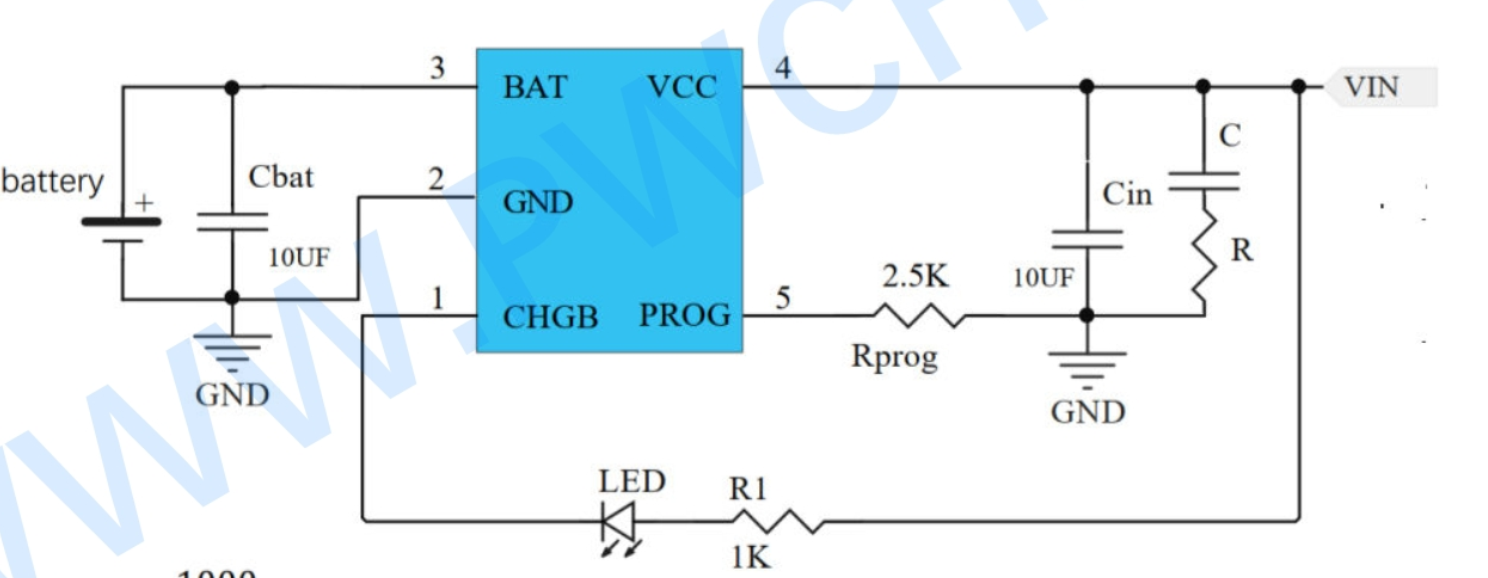

三 、PW4054H——0.5A 、单 LED 指示、 SOT23-5 封装

PW4054H 是 0.5A 充电电流版本，输入电压范围 3.8V~28V ，内置 OVP 6.8V ， BAT 脚耐压 20V 。采用 SOT23-5 封装（比 PW4057H 少一个引脚），仅保留单 LED 充电状态指示（充电中指示），极简方案。

适合空间极度受限、只需单个LED 指示的产品： TWS 耳机充电仓、电子烟、智能手环、有源笔、迷你遥控器等。

选型建议 —— 按应用场景快速匹配

场景一：需要1A 大电流快充（充电宝、蓝牙音箱、便携风扇、 18650 电池）

→ 选 PW4056HH （ 1A 、 ESOP8 封装、散热面积大）。

场景二：0.5A 电流 + 需要双 LED 显示充电 / 充满（数码相机、 GPS 、电子词典）

→ 选 PW4057H （ SOT23-6 、双 LED ）。

场景三：0.5A 电流 + 极致小体积 + 单 LED 即可（ TWS 耳机、电子烟、智能手环）

→ 选 PW4054H （ SOT23-5 、极简方案）。

平芯微PW4056HH/PW4057H/PW4054H 是传统 4056/4057/4054 充电 IC 的 " 高耐压安全升级版 " 。三款芯片共同的核心优势是：输入 28V 耐压 + 内置 OVP 6.8V 自动保护 +BAT 脚 20V 高耐压，从输入端到电池端的双向安全防护远超传统方案，彻底解决 " 误插高压烧芯片 " 的行业痛点。
