两节8.4V锂电池充电管理芯片怎么选？2500mah电池实测充电曲线对比

两节串联锂电池充电管理芯片模块方案

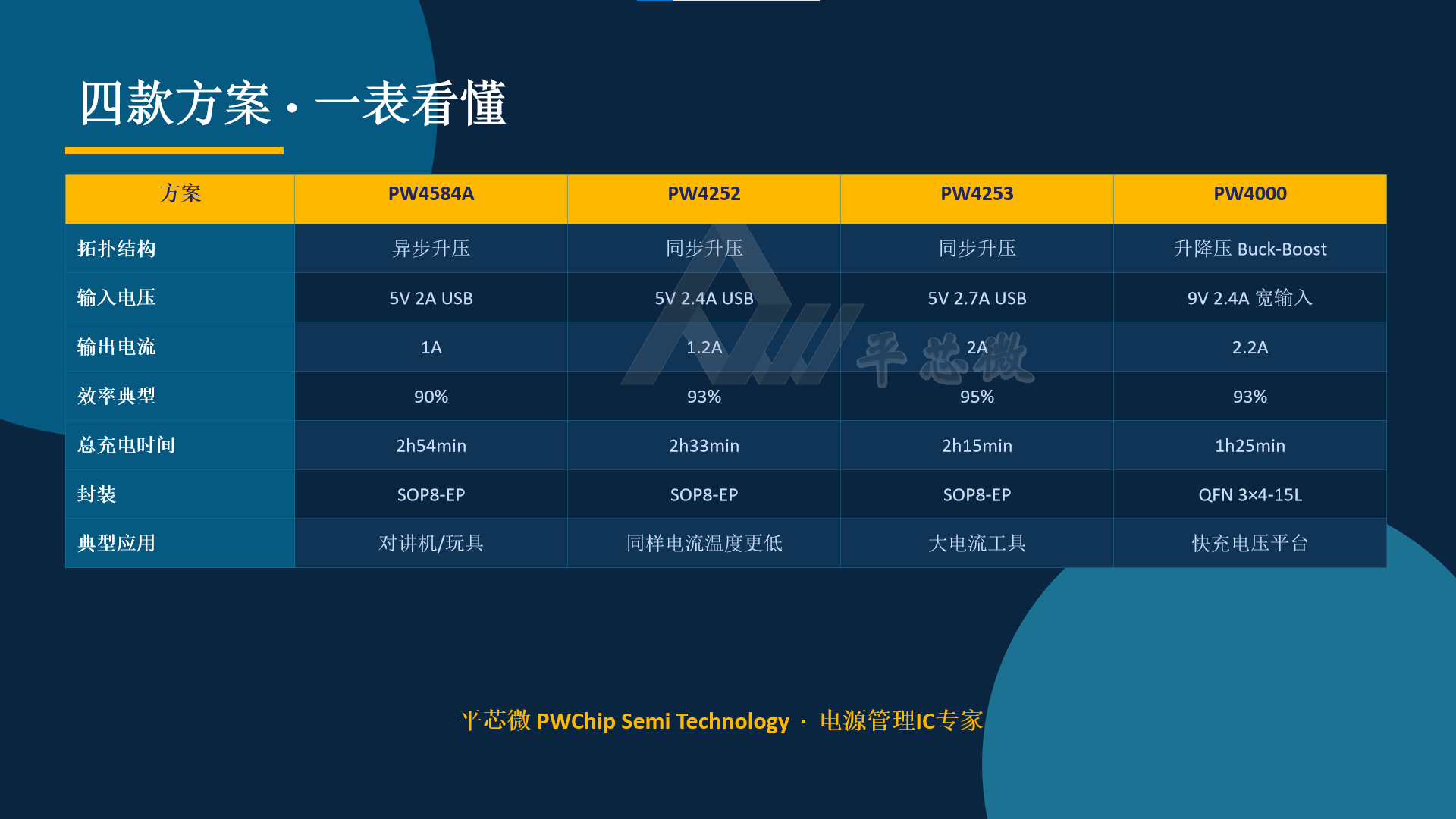

PW4584A · PW4252 · PW4253 · PW4000 四款方案完整实测报告

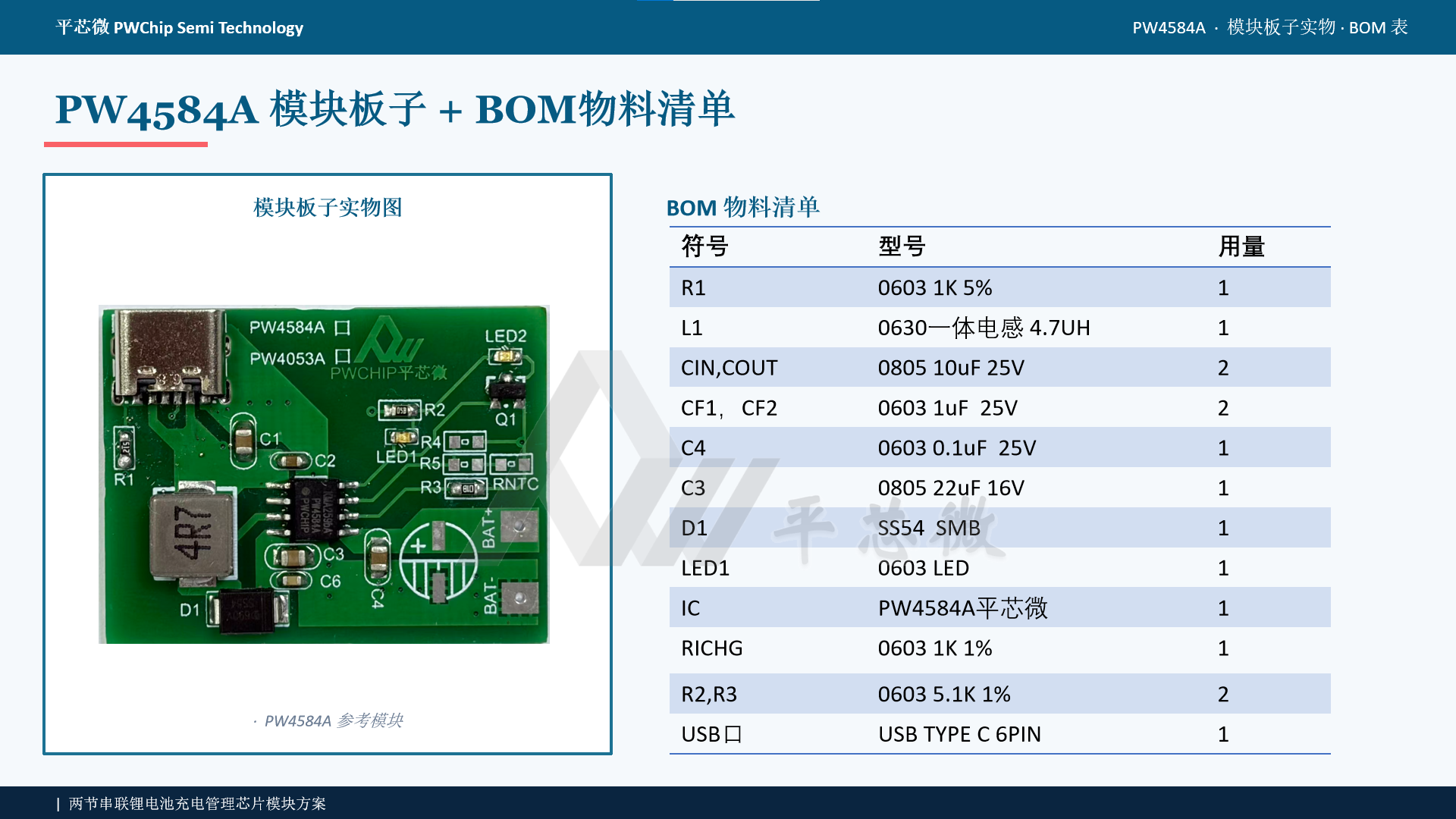

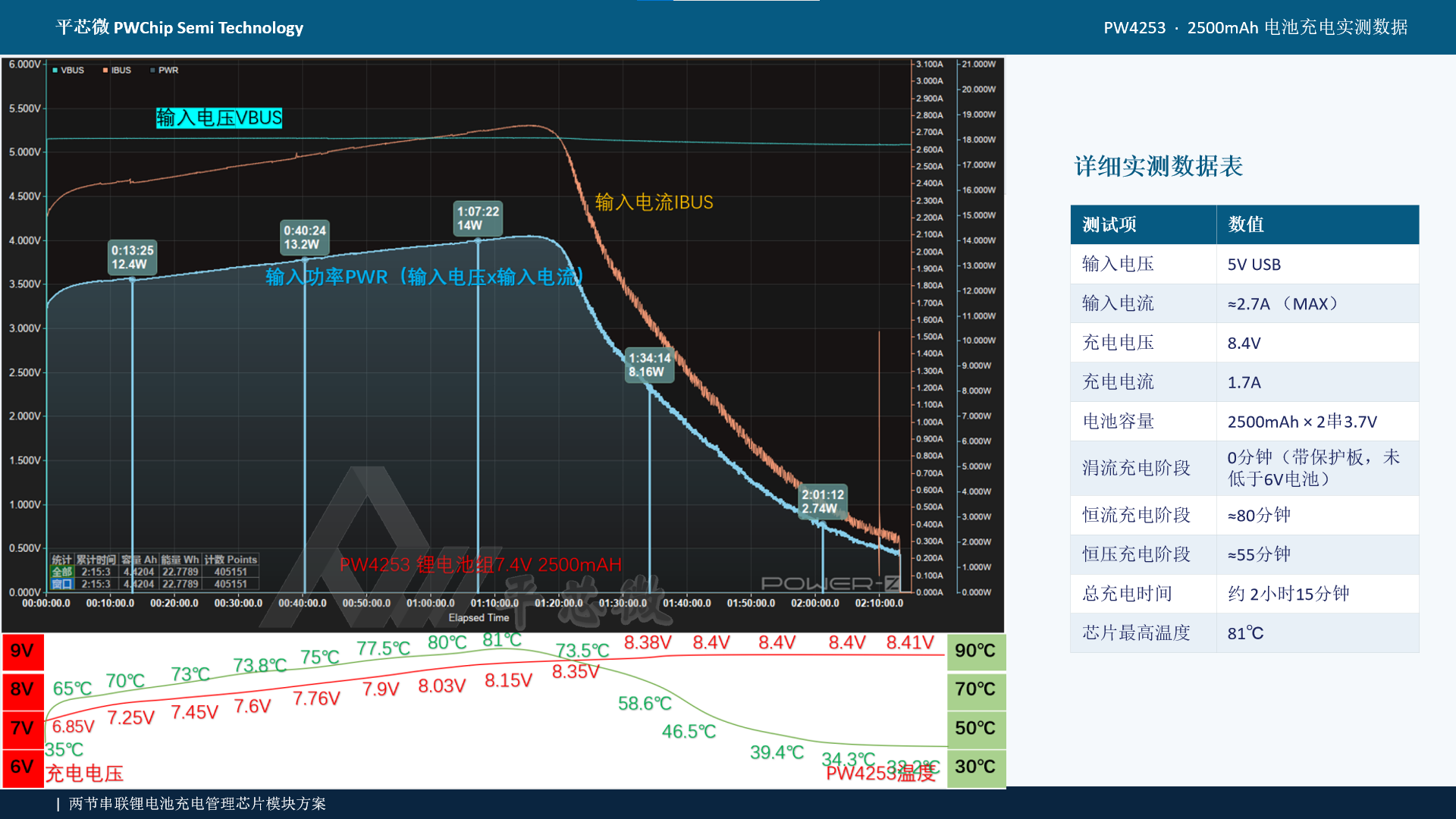

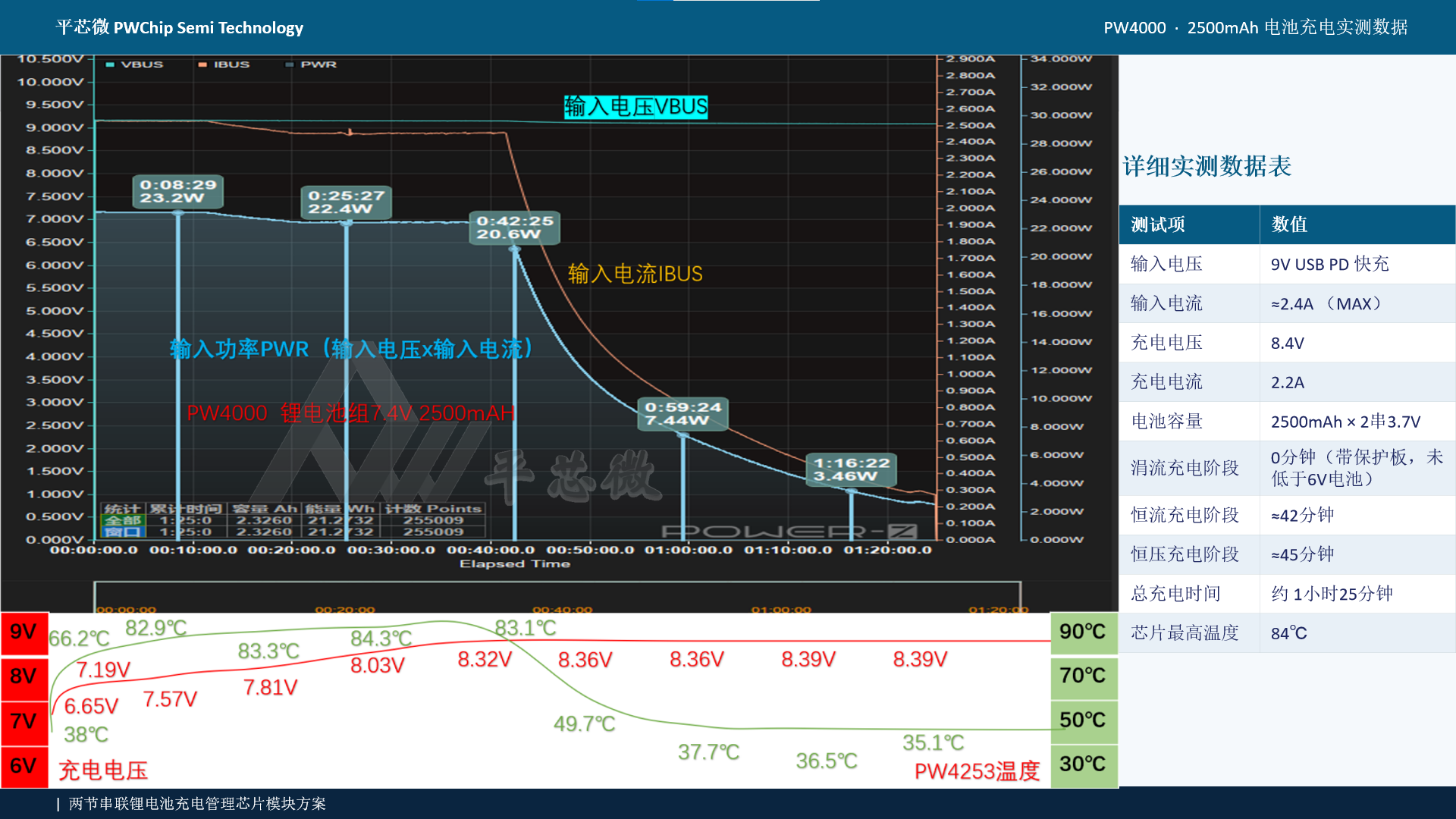

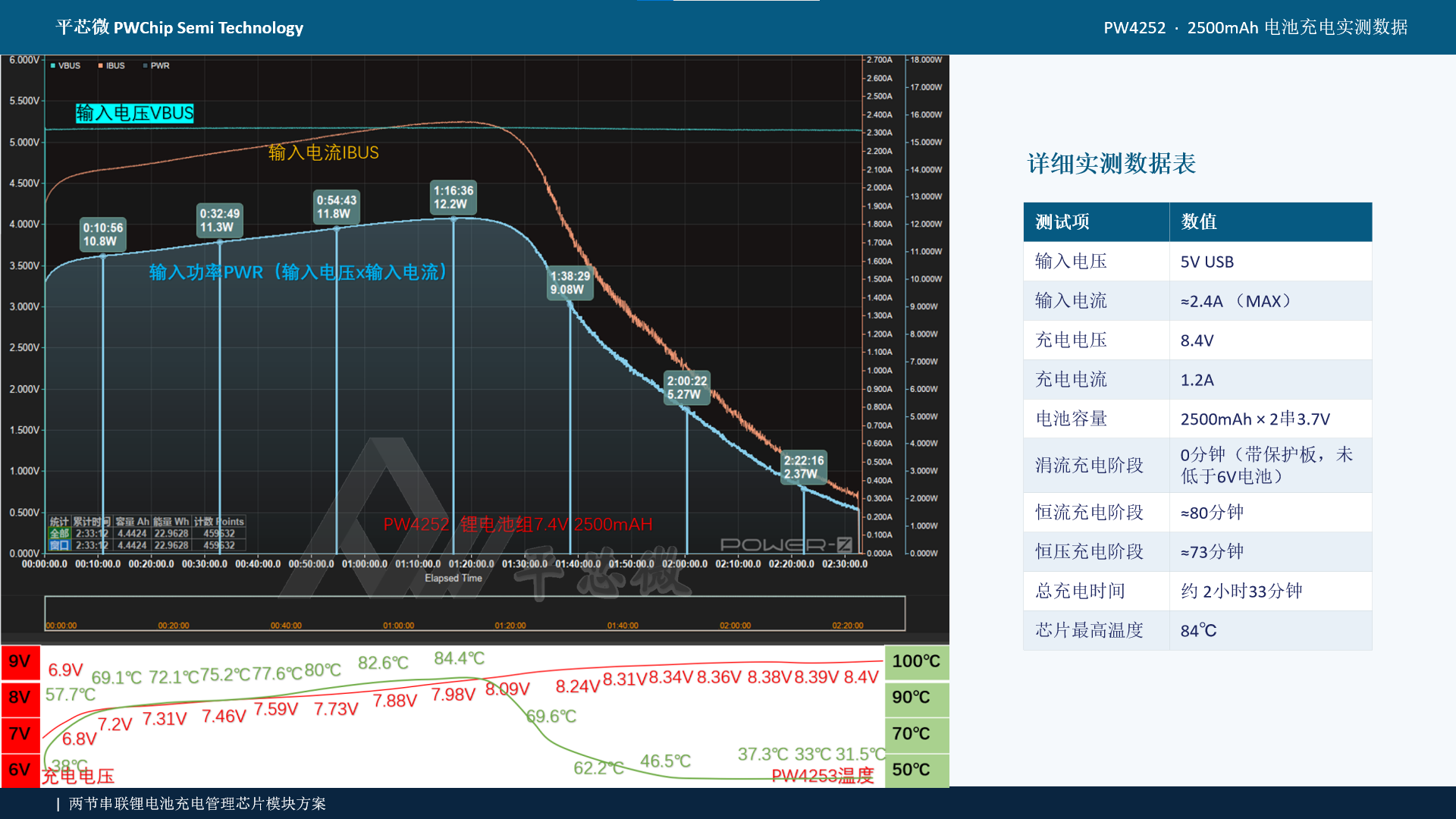

2500mAh 电池充电实测数据·板子实物· BOM 表·典型电路

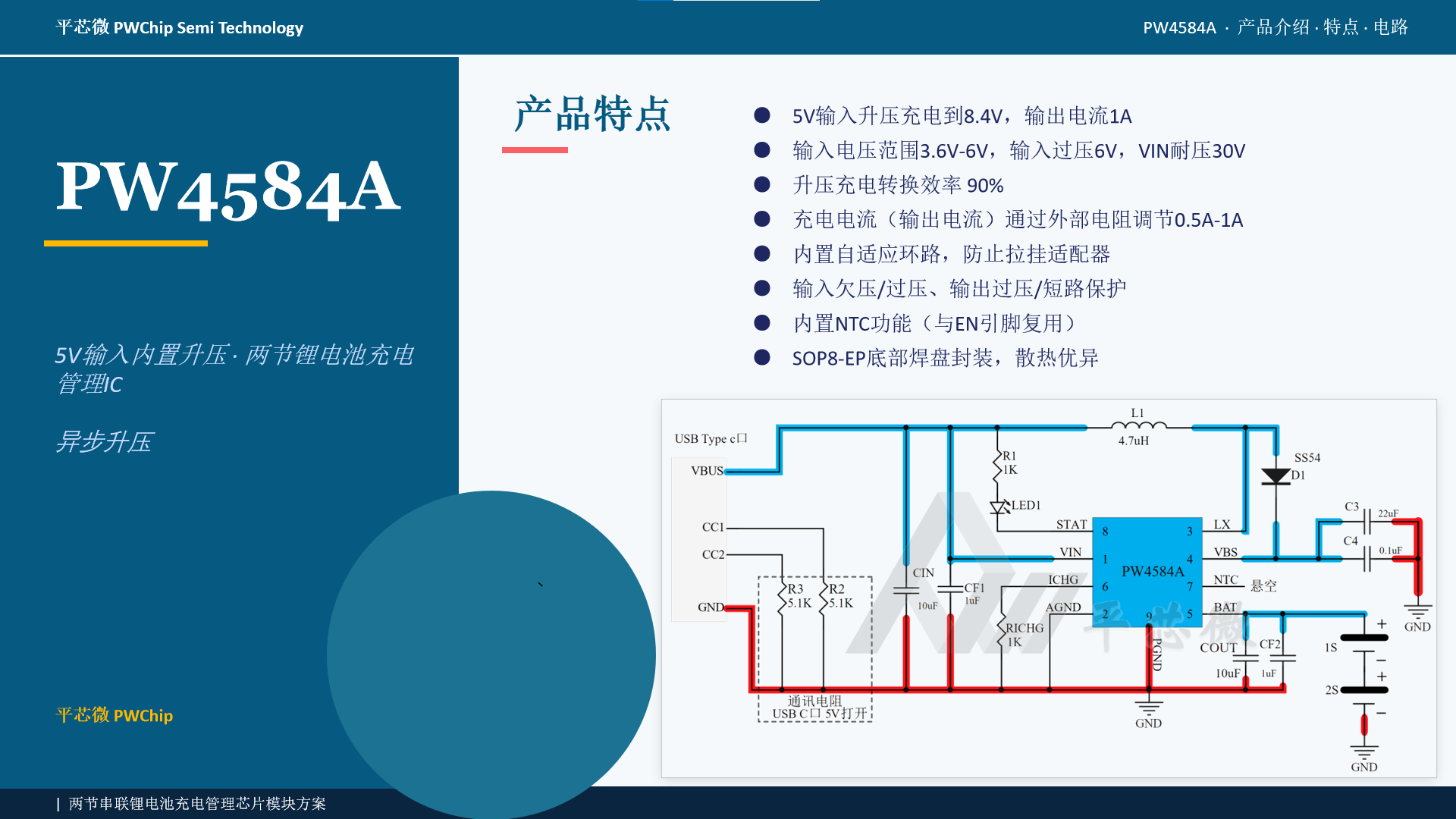

PW4584A      PW4584A ·产品介绍·特点·电路

5V 输入内置升压·两节锂电池充电管理 IC 异步升压

产品特点

5V 输入升压充电到 8.4V ，输出电流 1A

输入电压范围 3.6V-6V ，输入过压 6V ， VIN 耐压 30V

升压充电转换效率 90%

充电电流（输出电流）通过外部电阻调节 0.5A-1A

内置自适应环路，防止拉挂适配器

输入欠压 / 过压、输出过压 / 短路保护

内置 NTC 功能（与 EN 引脚复用）

SOP8-EP 底部焊盘封装，散热优异

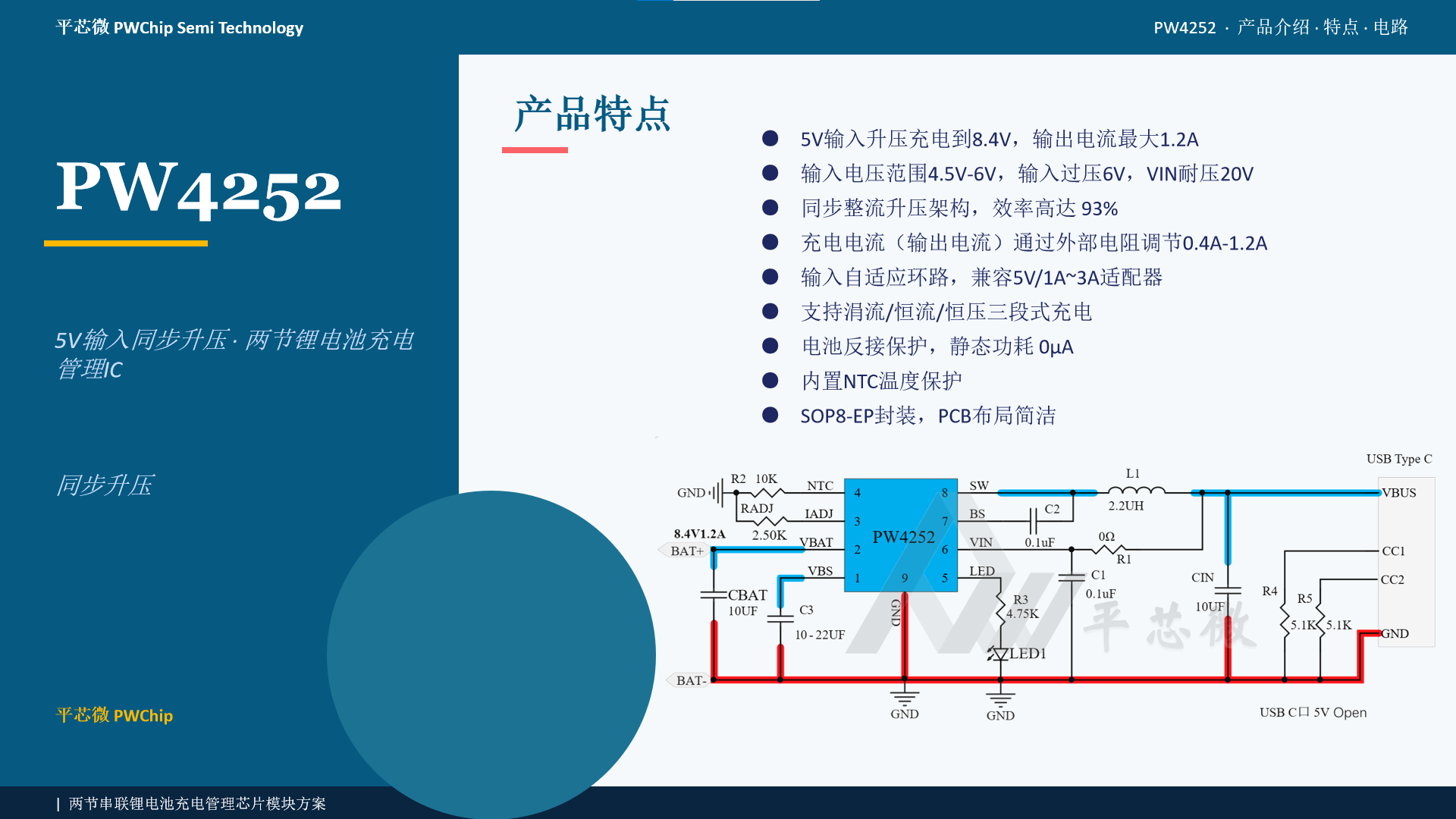

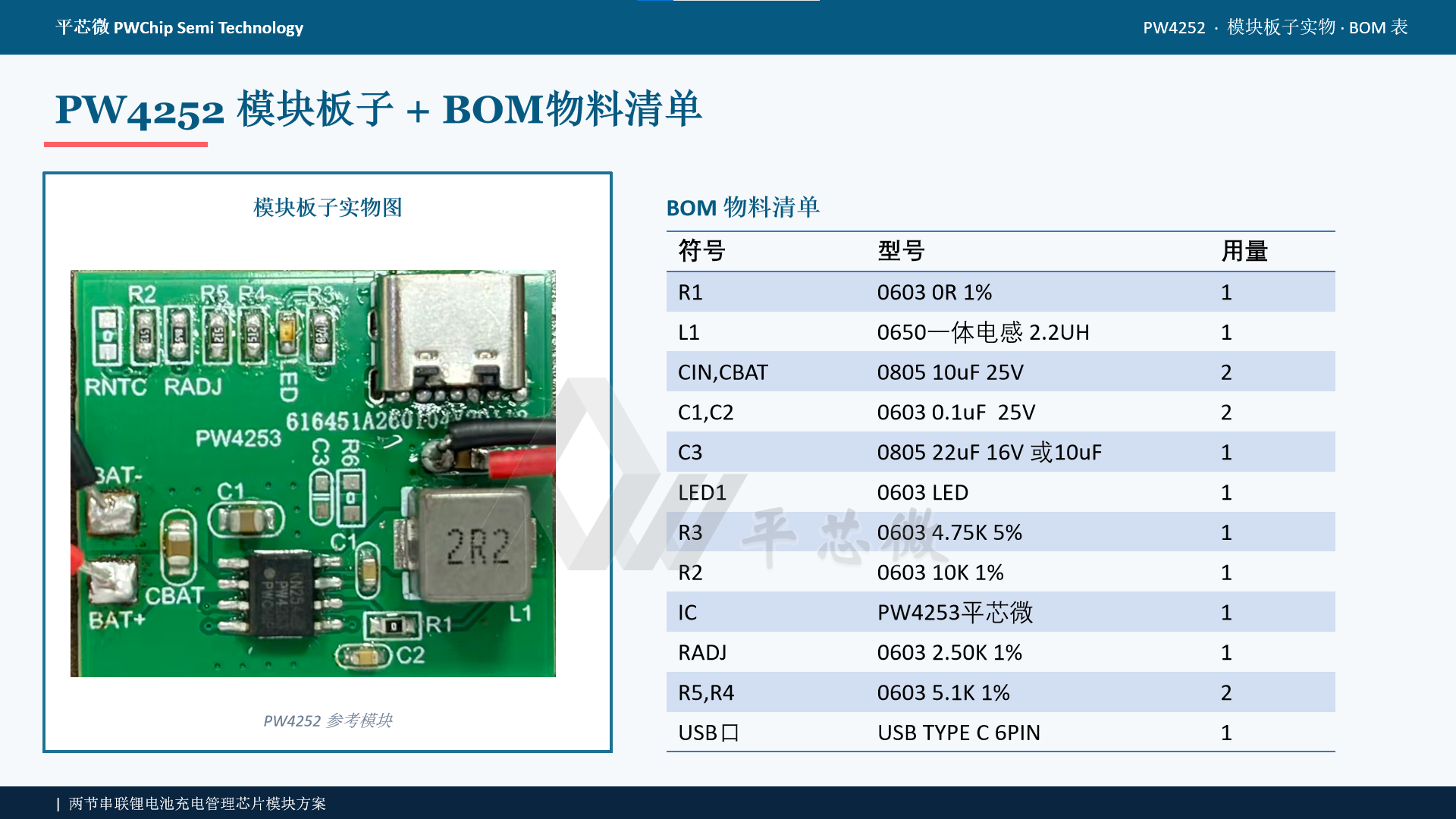

PW4252     PW4252 ·产品介绍·特点·电路

5V 输入同步升压·两节锂电池充电管理 IC 同步升压

产品特点

5V 输入升压充电到 8.4V ，输出电流最大 1.2A

输入电压范围 4.5V-6V ，输入过压 6V ， VIN 耐压 20V

同步整流升压架构，效率高达 93%

充电电流（输出电流）通过外部电阻调节 0.4A-1.2A

输入自适应环路，兼容 5V/1A~3A 适配器

支持涓流 / 恒流 / 恒压三段式充电

电池反接保护，静态功耗 0 μ A

内置 NTC 温度保护

SOP8-EP 封装， PCB 布局简洁

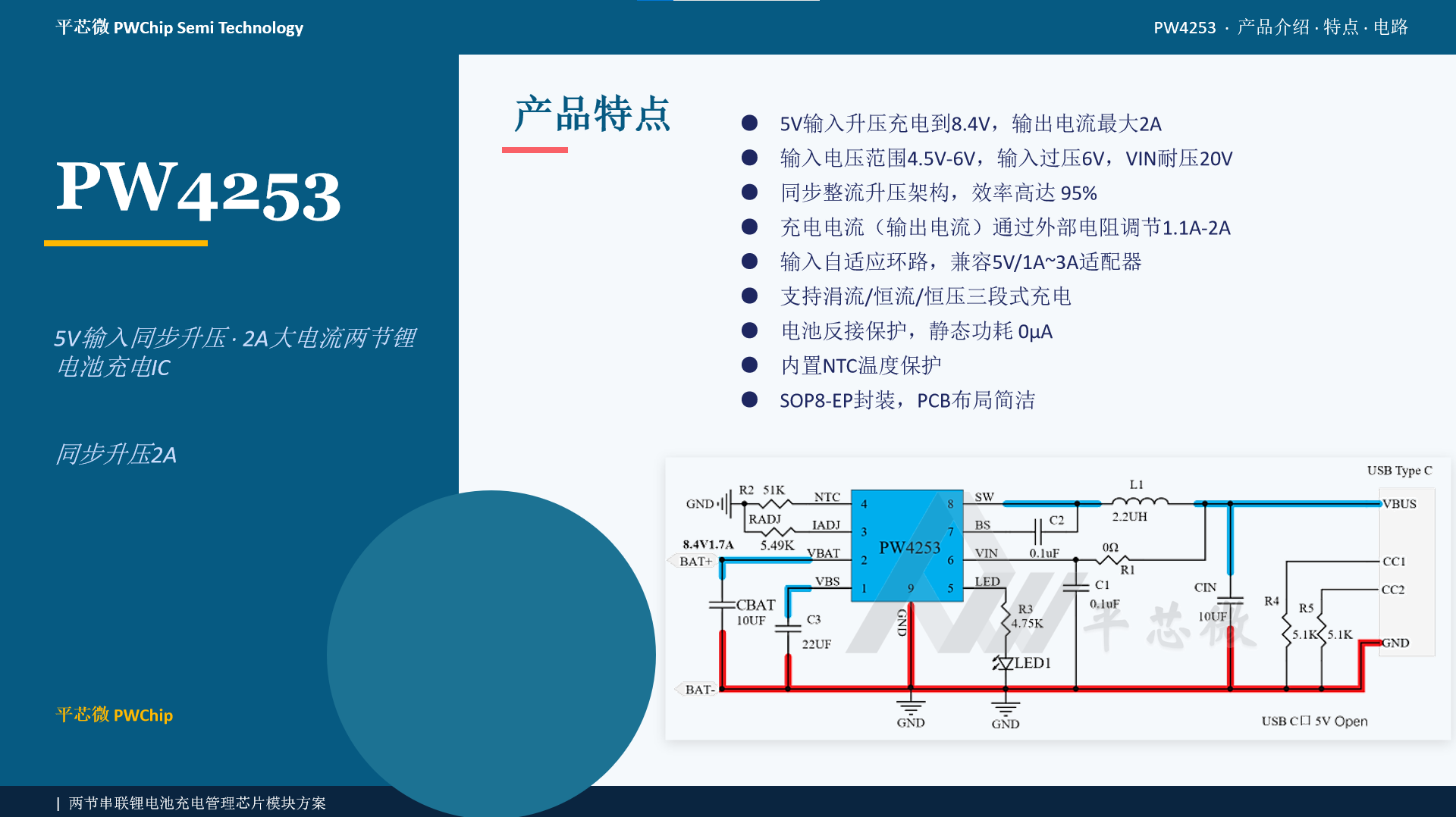

PW4253     PW4253 ·产品介绍·特点·电路

5V 输入同步升压 · 2A 大电流两节锂电池充电 IC

产品特点

5V 输入升压充电到 8.4V ，输出电流最大 2A

输入电压范围4.5V-6V ，输入过压 6V ， VIN 耐压 20V

同步整流升压架构，效率高达 95%

充电电流（输出电流）通过外部电阻调节1.1A-2A

输入自适应环路，兼容5V/1A~3A 适配器

支持涓流/ 恒流 / 恒压三段式充电

电池反接保护，静态功耗 0μA

内置NTC 温度保护

SOP8-EP 封装， PCB 布局简洁

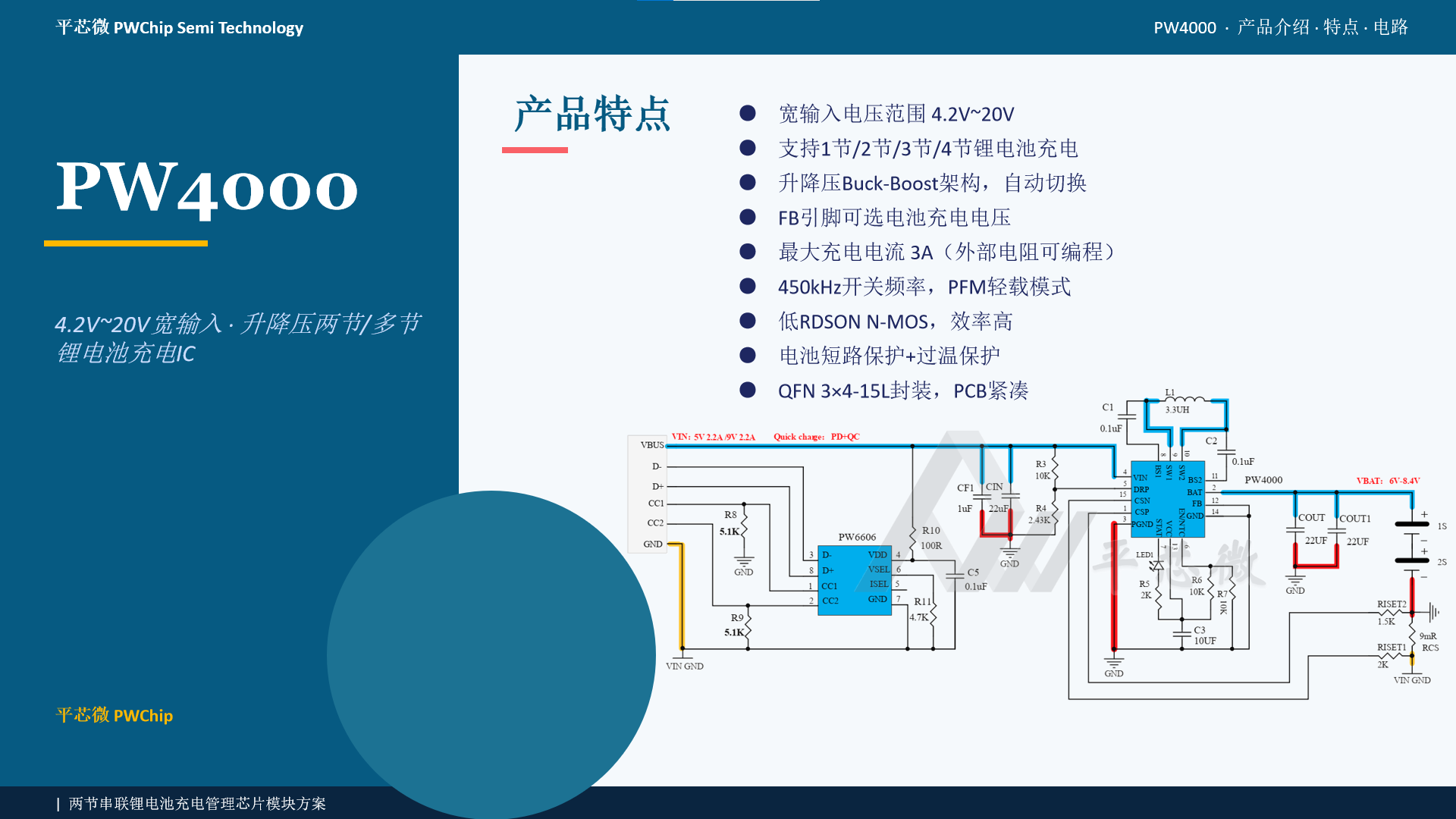

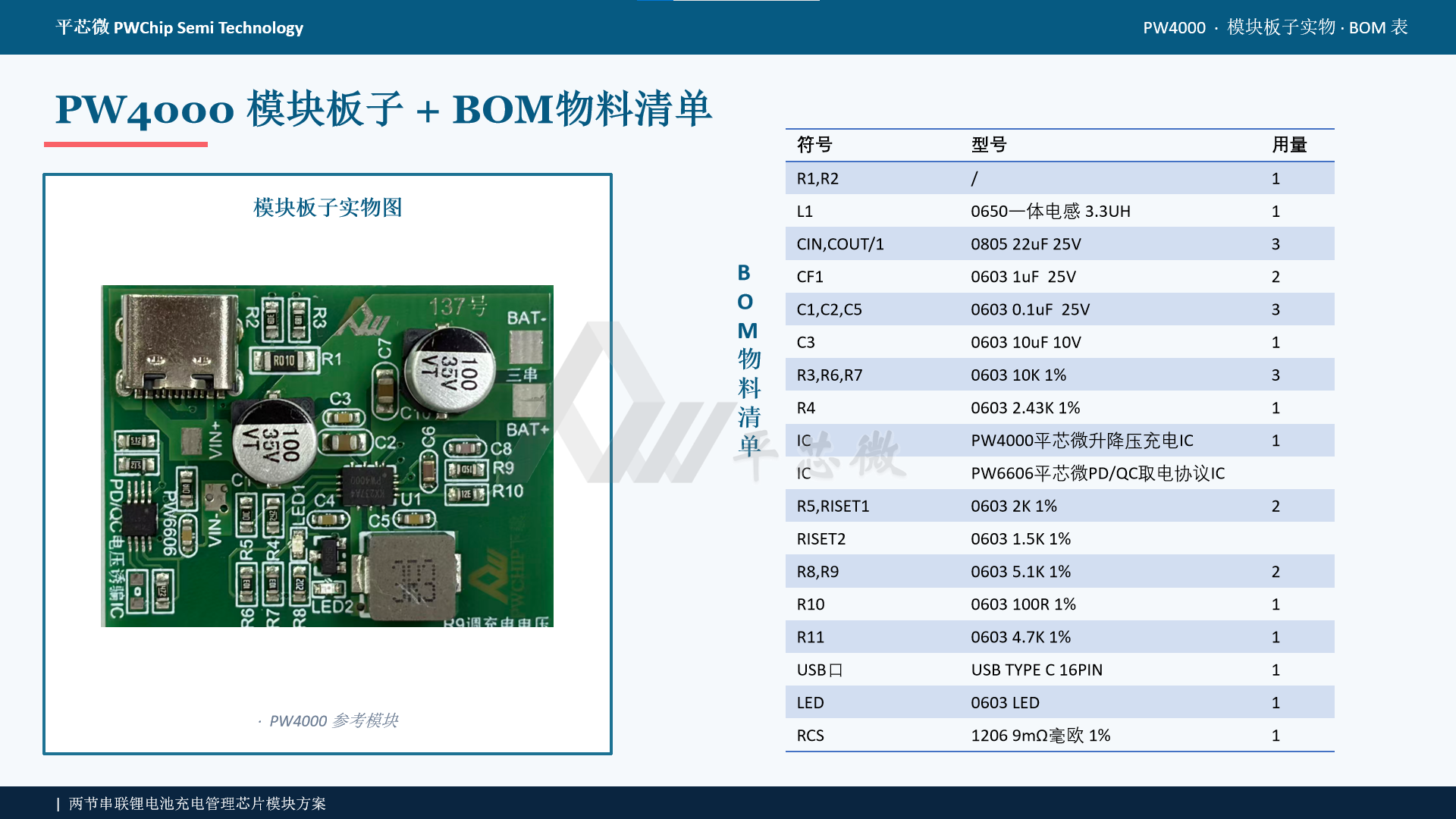

PW4000     PW4000 ·产品介绍·特点·电路

4.2V~20V 宽输入·升降压两节 / 多节锂电池充电 IC

产品特点

宽输入电压范围 4.2V~20V

支持 1 节 /2 节 /3 节 /4 节锂电池充电

升降压 Buck-Boost 架构，自动切换

FB 引脚可选电池充电电压

最大充电电流 3A （外部电阻可编程）

450kHz 开关频率， PFM 轻载模式

低 RDSON N-MOS ，效率高

电池短路保护 + 过温保护

QFN 3 × 4-15L 封装， PCB 紧凑
