9V转5V,12V转5V降压芯片和LDO

2020-11-02 11:20:00
admin
原创
931

 9V5V降压芯片, 12V5V降压芯片, 9V5V稳压芯片, 12V5V稳压芯片,

9V5V恒压输出方案, 12V5V输出的恒压降压方案, 9V5VLDO芯片, 12V5VLDO芯片。

     9V12V是两个很相邻的电压,所以再电路上,特别是再降压电路中,基本上效率和工作稳定的相差不是很大的,我们在芯片的选型上也能可以在同一个范围内了。 9V5V,和 12V5V有两种解决方案: 1, DC-DC降压方案, 2LDO稳压方案

1, DC-DC降压方案

   9V和 12V输入两种电压差比较低,同时又因为这两个电压值是比较常规的电压值了,所以在电源芯片上,大家都把范围做到互相兼容了。基本都是能互相兼容。

DC-DC

降压产品

输入电压

输出电压

输出电流

频率

封装

PW2058

2.0V6.0V

1V5V

0.8A

1.5MHz

SOT23-5

PW2051

2.5V5.5V

1V5V

1.5A

1.5MHz

SOT23-5

PW2052

2.5V5.5V

1V5V

2.0A

1.0 MHz

SOT23-5

PW2053

2.5V5.5V

1V5V

3.0A

1.0 MHz

SOT23-5

PW2162

4.5V16V

1V15V

2A

600KHZ

SOT23-6

PW2163

4.5V16V

1V15V

3A

600KHZ

SOT23-6

PW2205

4.5V20V

1V15V

5A

340KHZ

SOP8-EP

PW2312

4.0V30V

1V28V

1.2A

1.4 MHz

SOT23-6

PW2330

4.5V30V

1V28V

3A

130KHz

SOP8

PW2431

4.5V40V

1V30V

3A

340KHz

SOP8-EP

PW2558

4.5V55V

1.25V30V

0.8A

1.2 MHz

SOT23-6

PW2608

5.5V60V

1.5-30V

0.8A

0.3-1Mhz

SOP8-EP

PW2815

4.5V80V

1.5V30V

1.5A

400KHZ

SOP8-EP

PW2906

12V90V

1.25V20V

0.6A

150KHZ

SOP8-EP

PW2902

8V90V

5V30V

2A

140KHZ

SOP8-EP

PW2153

8V140V

5V30V

4A

140KHZ

SOP8

。。。

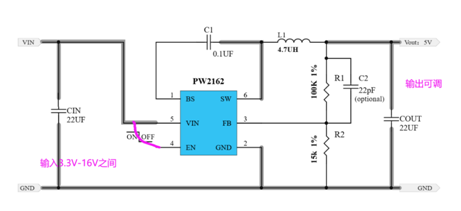

PW2162和 PW2163,输入 3.3V-16V的宽范围内,最大输出电流 2A3A的选择。同时 PIN也是一样,可以很方便地设计和测试应用。

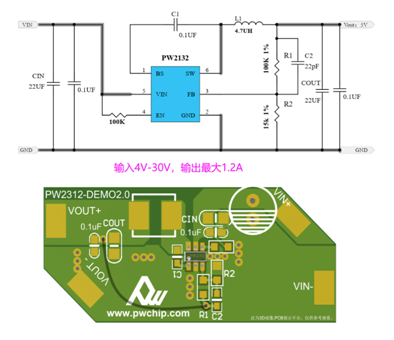

PW2312是一颗 DC-DC同步降压转换器芯片,输入电压范围 4V-30V,最大负载电流 1.2A,可调输出电压,频率 1.4MHZ高频率,可采用贴片电感,节省空间,采用 SOT23-6封装形式。

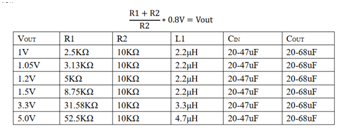

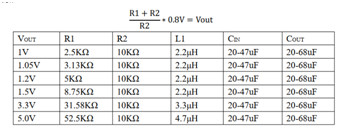

R1,R2反馈电阻,通过两个电阻的阻值来调输出电压。


L1为电感,可选用贴片电感:屏蔽电感,功率电感等,电感饱和电流越大和体积越大也能最大化效率和温度。

2, LDO稳压方案

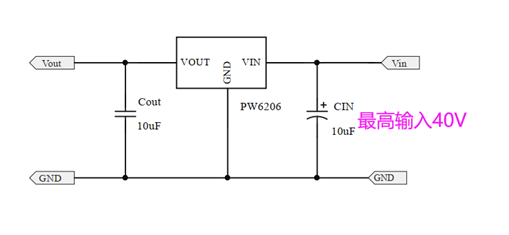

9V12V输入的线性 LDO,建议可选用输入电压范围宽的 PW6206,稳压 5V3.3V3V

LDO产品      输入电压        输出电压        输出电流        静态功耗        封装

PW6566         1.8V5.5V    1.2V5V 250mA      2uA     SOT23-3

PW6218   4V18V         3V,3.3V,5V   100MA      3uA     Sot23-3

PW6206     4.5V40V   3V,3.3V,5V   150MA           4.2uA    Sot23/89

PW8600          4.5V80V   3V,3.3V,5V   150MA      2 uA    Sot23-3
