两节串联锂电池保护板原理模拟器

基于 PW7120 保护芯片·可视化理解过充 / 过放 / 过流 / 均衡保护原理

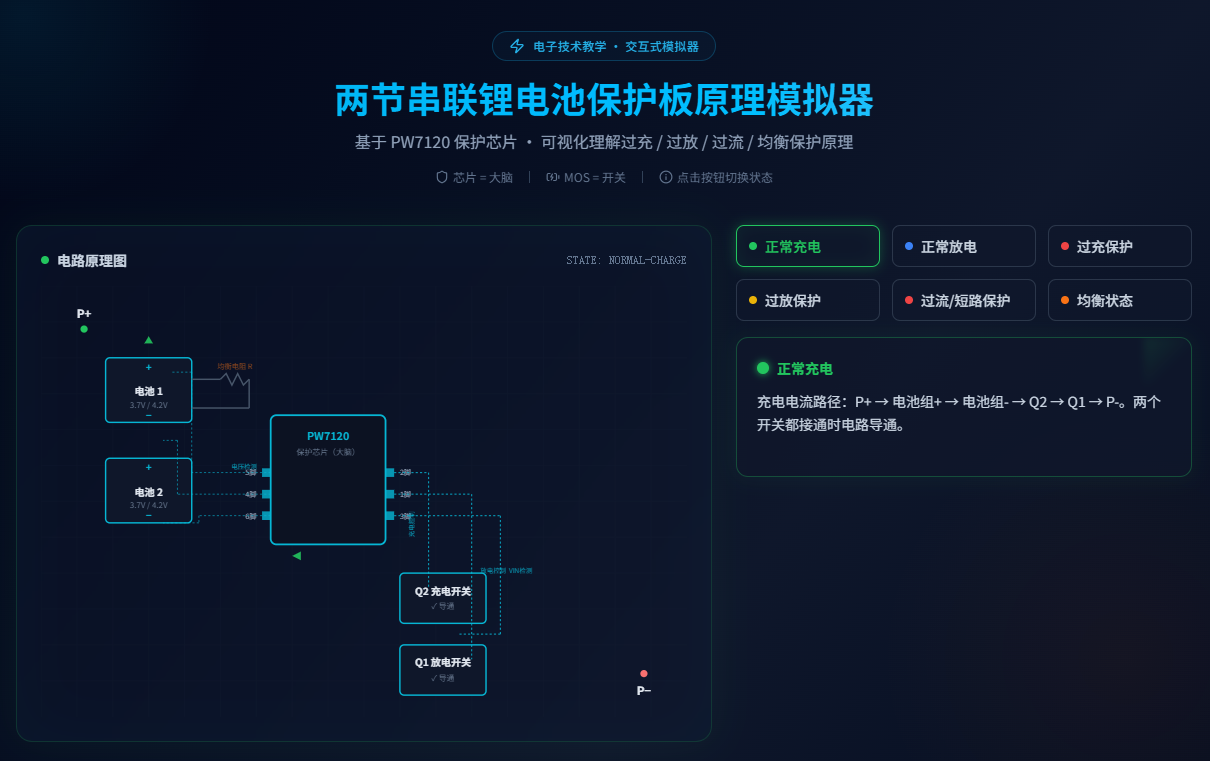

正常充电

充电电流路径： P+ →电池组 + →电池组 - → Q2 → Q1 → P- 。两个开关都接通时电路导通。

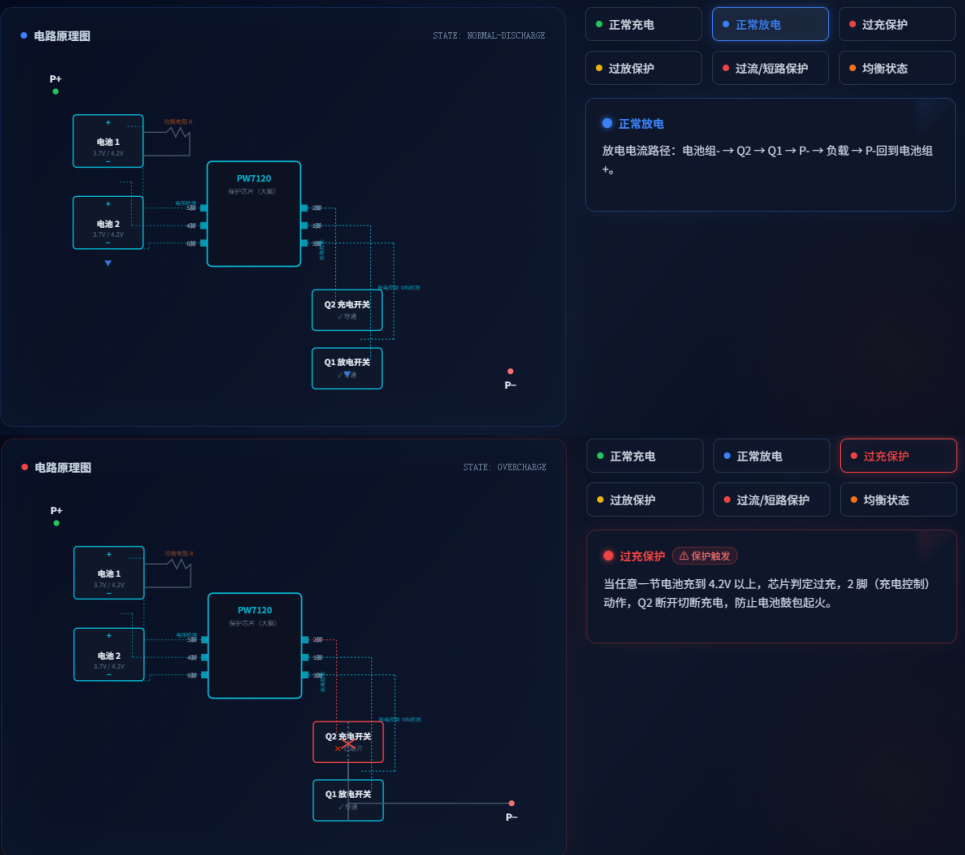

正常放电

放电电流路径：电池组 - → Q2 → Q1 → P- →负载→ P- 回到电池组 + 。

过充保护 ⚠ 保护触发

当任意一节电池充到 4.2V 以上，芯片判定过充， 2 脚（充电控制）动作， Q2 断开切断充电，防止电池鼓包起火。

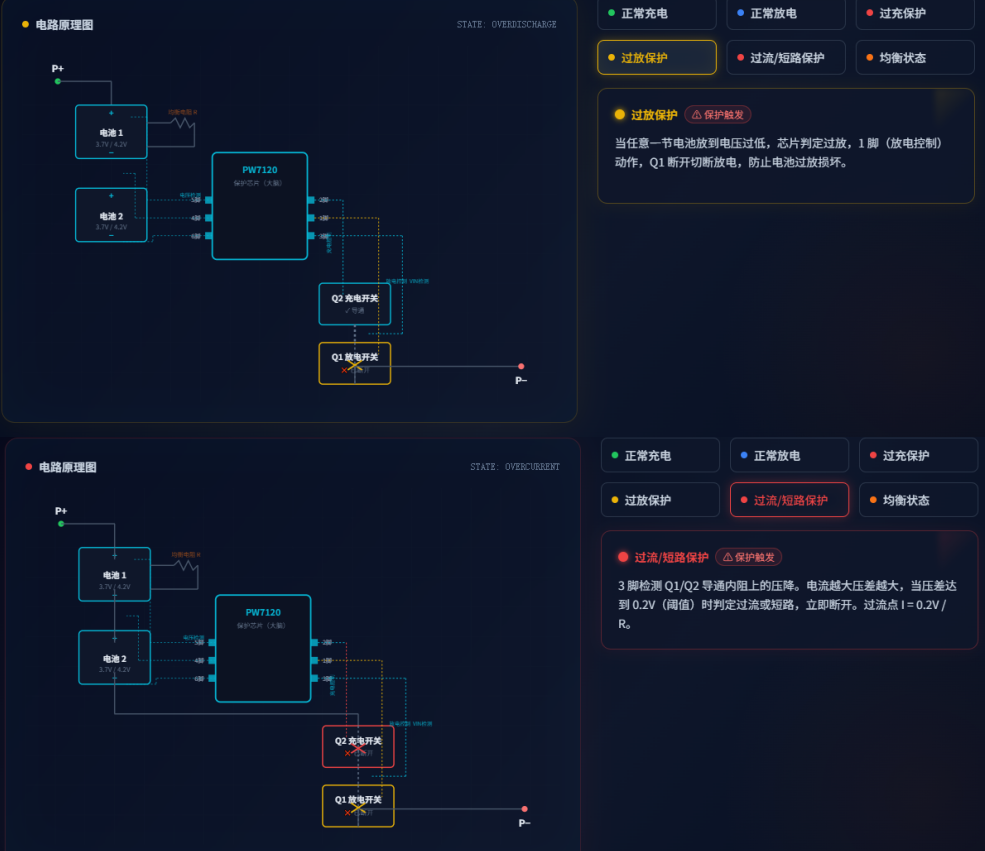

过放保护 ⚠ 保护触发

当任意一节电池放到电压过低，芯片判定过放， 1 脚（放电控制）动作， Q1 断开切断放电，防止电池过放损坏。

过流 / 短路保护⚠ 保护触发

3 脚检测 Q1/Q2 导通内阻上的压降。电流越大压差越大，当压差达到 0.2V （阈值）时判定过流或短路，立即断开。过流点 I = 0.2V / R 。

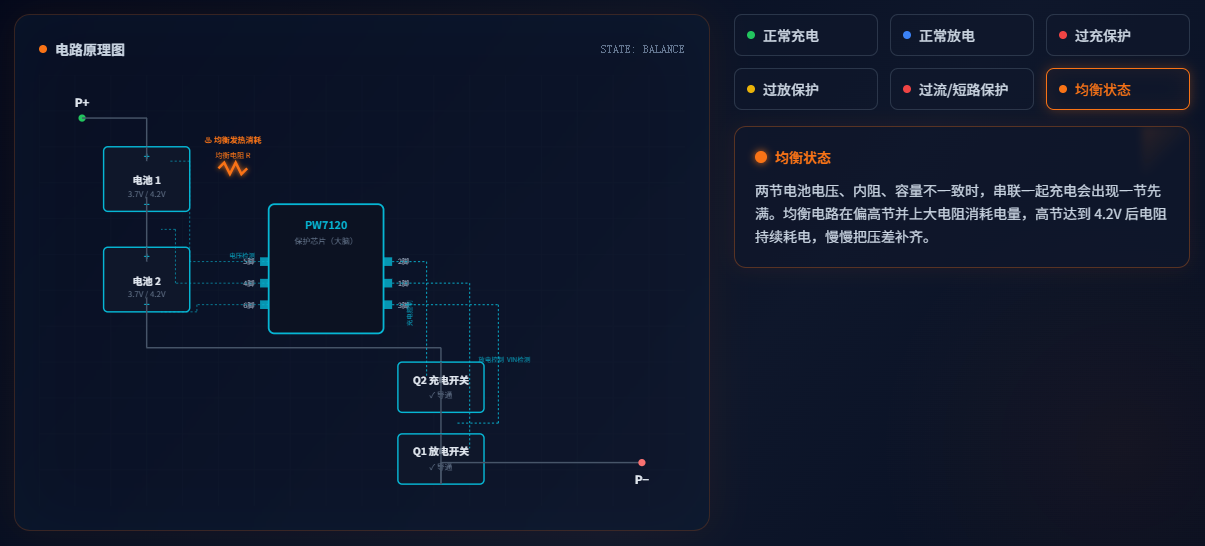

均衡状态

两节电池电压、内阻、容量不一致时，串联一起充电会出现一节先满。均衡电路在偏高节并上大电阻消耗电量，高节达到 4.2V 后电阻持续耗电，慢慢把压差补齐。

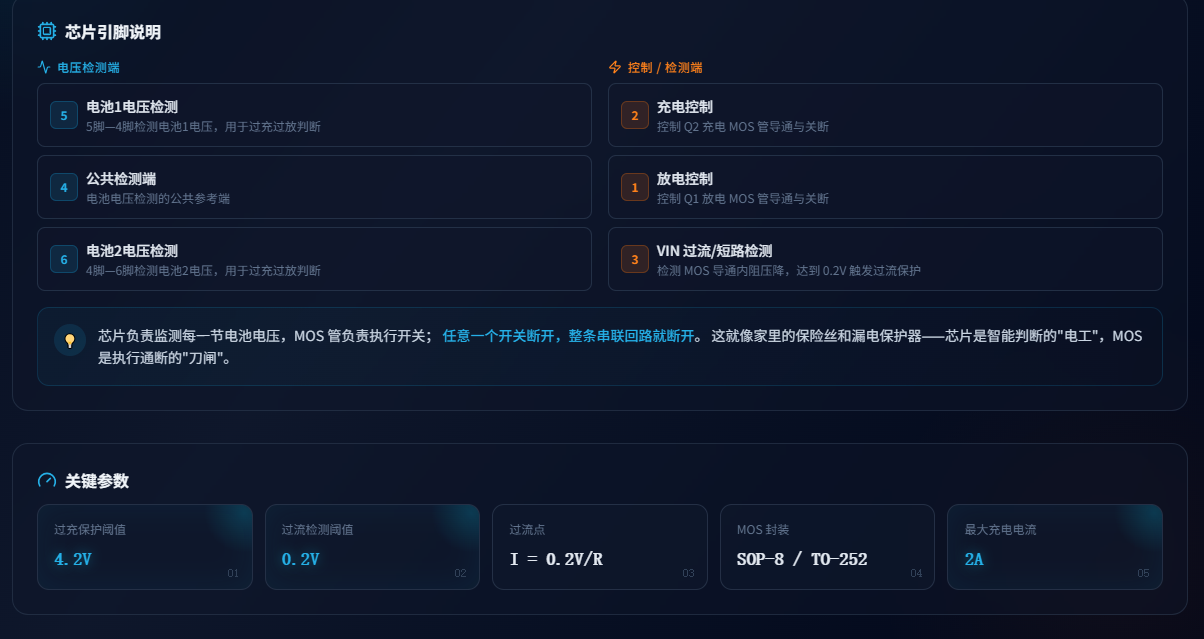

芯片引脚说明

电压检测端

5 电池 1 电压检测

5 脚— 4 脚检测电池 1 电压，用于过充过放判断

4 公共检测端

电池电压检测的公共参考端

6 电池 2 电压检测

4 脚— 6 脚检测电池 2 电压，用于过充过放判断

控制 / 检测端

2 充电控制

控制 Q2 充电 MOS 管导通与关断

1 放电控制

控制 Q1 放电 MOS 管导通与关断

3 VIN 过流 / 短路检测

检测 MOS 导通内阻压降，达到 0.2V 触发过流保护
