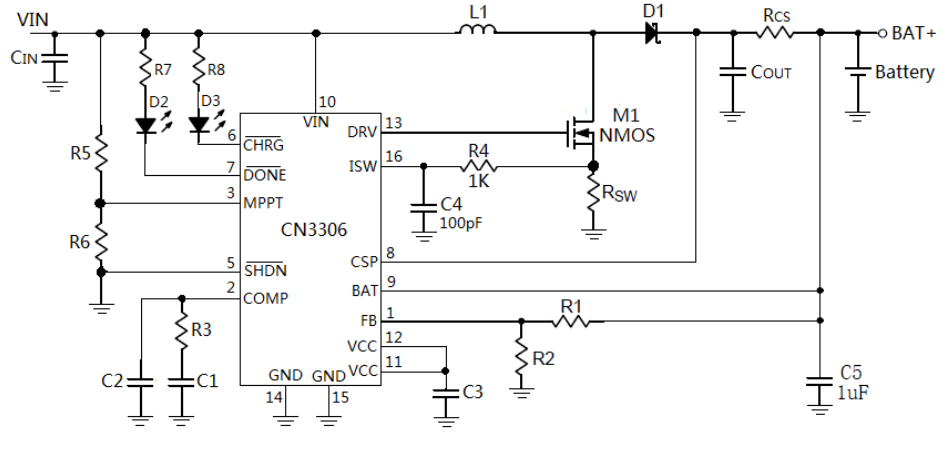

CN3306是电流模式固定频率PWM升压型多种电池充电管理集成电路。CN3306的输入电压范围4.5V至32V,外围元器件少,应用简单灵活,可用于锂电池,磷酸铁锂电池或钛酸锂电池的充电管

理。CN3306 具有恒流和恒压充电模式,在恒流充电模式,充电电流通过一个外部电阻设置;在恒压充电模式,CN3306 的调制电压由外部电阻设置。在恒压充电阶段,充电电流逐渐减小,当充电电流降低到恒流充电电流的 16.6%时,充电结束。在充电结束状态,如果电池电压下降到再充电阈值时,自动开始新的充电周期。其他功能包括芯片关断功能,电池端过压保护功能,内置5V电压调制器和斜坡补偿等。CN3306采用16管脚TSSOP封装。


应用:

蓝牙应用

POS 机

笔记本电脑

移动电源

锂电池,磷酸铁锂电池或钛酸锂电池的充电管理


特点:
PWM 升压模式充电管理

输入电压范围:4.5V 到 32V

充电电流自适应功能

具有太阳能板最大功率点跟踪功能,可用太阳能板供电
开关频率:330kHz
高端电流检测
电流调制阈值:120 毫伏
每个周期电感电流限制功能
内部斜坡补偿功能
电池端过压保护
恒流、恒压充电模式
自动再充电
充电与结束状态指示
内部软启动电路
内置 5V 电压调制器
低关断电流
工作温度范围:-40℃ 至 85℃
采用TSSOP-16封装

产品无铅,满足Rohs,不含卤素
